Wer eine Gleitringdichtung ausmessen möchte, muss mehr als nur einen Durchmesser aufnehmen. Zu einem aussagekräftigen Maßprotokoll gehören Welle oder Wellenschutzhülse, rotierende Baugruppe und Gleitfläche sowie die freie Länge, die vorgeschriebene Einbaulänge und die Gegenringabmessungen. Ziel sind belastbare Maße, mit denen sich eine passende Ersatzdichtung eindeutig bestimmen lässt.
Vor dem Ausbau und Vermessen die Pumpe sicher stillsetzen, absperren und drucklos machen. Heiße Baugruppen abkühlen lassen und gefährliche Medien gemäß den betrieblichen Vorschriften handhaben. Die demontierten Teile sauber und geordnet aufbewahren. Präzise Messungen erfordern stabile Bezugsflächen, geringe Messkraft, richtig ausgerichtete Messmittel, Wiederholungsmessungen und eindeutig angegebene Einheiten.
Kurzantwort: Welche Maße einer Gleitringdichtung sind wichtig?
Um eine Gleitringdichtung ausmessen zu können, beginnen Sie mit Wellen- und Sitzmaßen und erfassen anschließend den axialen Einbauraum. Notieren Sie alle Werte mit Einheit und kennzeichnen Sie, ob an einem starren Bauteil oder an einem elastischen Werkstoff gemessen wurde. Nicht vorschnell auf Nennmaße runden. Für die endgültige Auswahl hilft ergänzend unser Leitfaden zur Identifikation der passenden Gleitringdichtung.
| Abmessung | Was dokumentiert werden muss |
|---|---|
| Wellen- / Hülsendurchmesser | Tatsächlicher Durchmesser an gereinigten, unverschlissenen Stellen |
| Innendurchmesser der rotierenden Einheit | Starre Bohrung oder wirksamer Kontaktdurchmesser |
| Außendurchmesser der rotierenden Einheit | Größter starrer Außendurchmesser; elastischen Außendurchmesser gegebenenfalls getrennt notieren |
| Gleitflächenmaße | Außen- und Innendurchmesser sowie relevante Dicke |
| Freie Länge | Entspannte axiale Länge vor der Montagekompression |
| Einbaulänge | Vorgeschriebenes axiales Betriebsmaß im eingebauten Zustand |
| Gegenring-Außen- / Innendurchmesser | Starre Maße und Gummimanschettenmaße getrennt erfassen |
| Gegenringdicke | Relevante axiale Dicke |
| Gegenringprofil | Manschette, O-Ring, Absatz, L-Profil, Stift oder andere Geometrie |
| Patronenabmessungen | Wellendurchmesser, Zentrierbund, Schraubenbild, Hülsenlänge, Anschlüsse, Gesamtlänge |

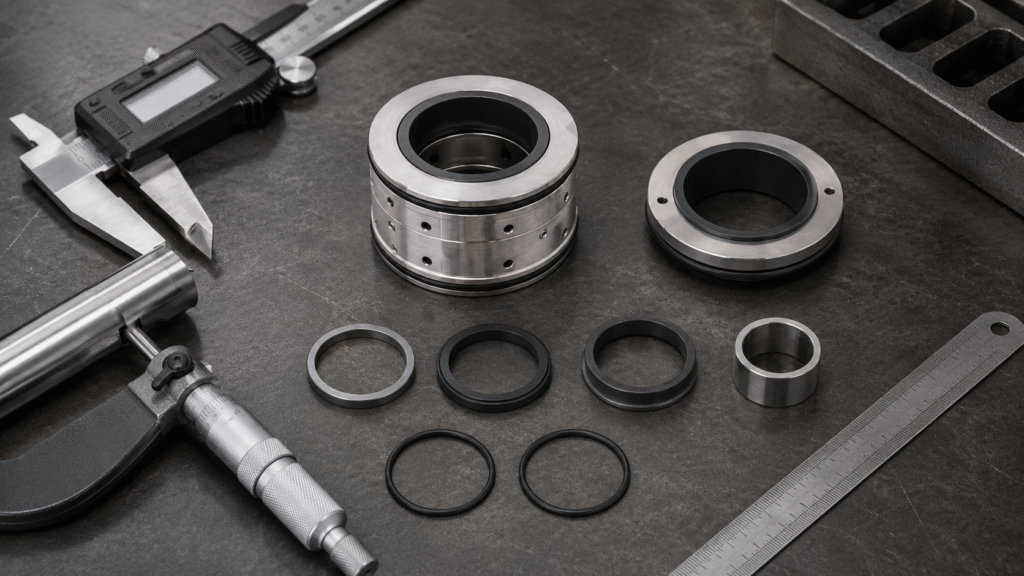

Messwerkzeuge für Gleitringdichtungen
Zum richtigen Ausmessen einer Gleitringdichtung gehört die Auswahl geeigneter Werkzeuge. Mit einem digitalen Messschieber lassen sich viele Außen- und Innendurchmesser, Absätze und axiale Längen erfassen. Saubere Messschenkel, rechtwinkliger Kontakt, kontrollierter Messdruck und wiederholte Messungen sind dennoch entscheidend.
Für die genauere Prüfung von Welle oder Hülse ist eine Bügelmessschraube sinnvoll, besonders wenn geringe Maßunterschiede die Passung beeinflussen. Eine Ratsche oder ein anderer Mechanismus mit konstanter Messkraft verbessert die Wiederholbarkeit. Ein Tiefenmessgerät hilft bei zurückliegenden Sitzen; ein Stahllineal eignet sich lediglich für grobe Orientierungsmaße. Der Mitutoyo-Leitfaden für Präzisionsmessungen beschreibt die entsprechenden Messmittel.
Vor dem Messen: Einbaulage und Originaldaten dokumentieren
Bevor Sie eine demontierte Gleitringdichtung vermessen, fotografieren und dokumentieren Sie die vollständige Baugruppe und ihre Einbaurichtung. Halten Sie Gegenringsitz, Feder- bzw. Balgorientierung, Markierungen und Typenschild der Pumpe fest. Fotografieren Sie die Teile vor einer intensiven Reinigung und bewahren Sie kleine Manschetten, Halter, Distanzstücke, Stifte, Scheiben und Sicherungsteile gemeinsam auf. Eine vollständige Übersicht bietet der Leitfaden zu den Angaben für die Identifikation einer Gleitringdichtung.
Schritt 1: Welle oder Wellenschutzhülse vermessen
Der Wellen- bzw. Hülsendurchmesser ist ein wichtiger starrer Bezugswert. Reinigen Sie die Messstelle und meiden Sie tiefe Verschleißrillen, Grate, Korrosion, Passfedernuten und starke Ablagerungen. Verwenden Sie möglichst eine Bügelmessschraube. Messen Sie an mehreren Umfangs- und Längspositionen, um Ovalität, Konizität oder örtlichen Verschleiß zu erkennen.
Notieren Sie die tatsächlichen Messwerte, bevor Sie ein Nennmaß festlegen. Ein Wert von beispielsweise 24,96 mm darf nicht sofort auf 25 mm gerundet werden: Verschleiß, Messmethode, Temperatur oder ein Zollmaß könnten die Abweichung erklären. Vergleichen Sie den Wert zunächst mit den Pumpendaten und weiteren starren Dichtungsmaßen.
Schritt 2: Rotierende Dichtung vermessen
Innendurchmesser
Prüfen Sie zunächst, welches Bauteil tatsächlich an Welle oder Hülse anliegt. Eine starre Bohrung ist ein stabiler Bezugspunkt. Die Anlagefläche eines Gummibalgs oder anderer Elastomere kann sich im Betrieb durch Quellung, Pressung oder bleibende Verformung verändern. Messen Sie deshalb möglichst eine starre Bohrung. Am Gummi nur den entspannten Innendurchmesser mit geringer Kraft messen und den Zustand dokumentieren.
Außendurchmesser
Messen Sie den größten starren Außendurchmesser und halten Sie den Messschieber rechtwinklig zum Bauteil. Ist die größte Stelle ein elastischer Balg, notieren Sie den starren Außendurchmesser und den entspannten Außendurchmesser des Balgs getrennt. Drücken Sie den Gummi nicht zusammen, nur um einen scheinbar stabilen Wert zu erhalten.
Abmessungen der Gleitfläche
Erfassen Sie Außen- und Innendurchmesser des rotierenden Gleitrings und gegebenenfalls seine axiale Dicke, sofern diese ähnliche Bauformen unterscheidet. Gleitflächen aus Kohlegrafit, Keramik, Siliziumkarbid und Wolframkarbid sind präzisionsbearbeitete Dichtflächen und müssen sorgfältig behandelt werden. Setzen Sie das Messmittel mit geringer Kraft an geeigneten Referenzkanten an und ziehen Sie es nicht über die Dichtspur.
Schritt 3: Freie Länge messen
Die freie Länge ist die entspannte axiale Länge der rotierenden Dichtungseinheit vor der Einbaukompression. Messen Sie bei unbelasteter Feder bzw. unbelastetem Balg und dokumentieren Sie die genauen Anfangs- und Endbezugsflächen, damit die Messung später wiederholt werden kann.
Eine gebrauchte Dichtung erreicht ihre ursprüngliche freie Länge möglicherweise nicht mehr. Federermüdung, Elastomerverformung, Ablagerungen, Korrosion oder beschädigte Mitnehmer können die Ruhelage verändern. Die freie Länge ist daher ein Identifikationsmerkmal, aber kein Nachweis der ursprünglichen Einbaueinstellung.
Schritt 4: Einbaulänge beziehungsweise Arbeitslänge bestätigen
Ein wesentlicher Teil beim Ausmessen einer Gleitringdichtung ist die Einbaulänge (auch Arbeitslänge): Sie bezeichnet die konstruktiv vorgegebene axiale Position beziehungsweise das Betriebsmaß im eingebauten, vorgespannten Zustand. Damit werden Feder- oder Balgkompression und die Belastung der Gleitflächen festgelegt. Ein falscher Wert kann Hitze, Verschleiß oder Leckage verursachen.
Versuchen Sie nicht, die Einbaulänge durch gefühlvolles Zusammendrücken einer gebrauchten Dichtung zu schätzen. Prüfen Sie den Einbaubezug anhand von Pumpen- oder Dichtungszeichnung, Montageprotokoll, Wellenabsatz, Mitnehmerposition, Anschlag oder Herstelleranweisung. Fehlt ein belastbarer Bezug, muss die Einbaulänge ausdrücklich als unbestätigt ausgewiesen werden.

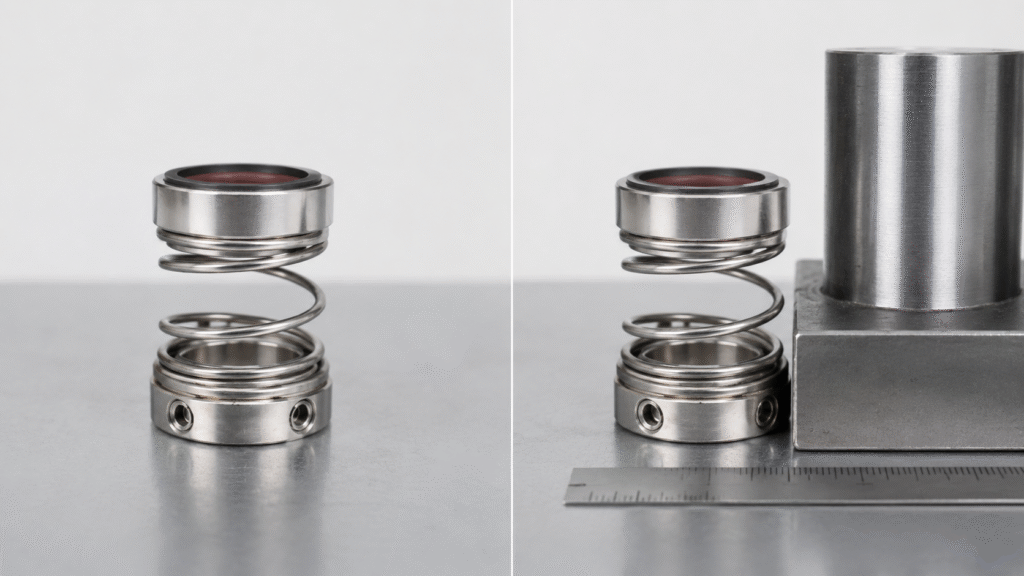

Freie Länge und Einbaulänge im Vergleich
| Merkmal | Freie Länge | Einbaulänge |
|---|---|---|
| Messzeitpunkt | Vor der Einbaukompression | Bei vorgegebener Montageposition |
| Dichtungszustand | Feder oder Balg entspannt | Konstruktionsgemäß vorgespannt |
| Zweck | Identifikation und Vergleich | Richtige axiale Einstellung und Gleitflächenbelastung |
| Verwechslungsrisiko | Gebrauchte freie Länge kann von der ursprünglichen Geometrie abweichen | Falsche Vorspannung kann Leckage, Hitze oder Verschleiß verursachen |
Freie Länge und Einbaulänge hängen zusammen, sind aber nicht austauschbar. Erfassen Sie beide Werte auf getrennten Zeilen jedes Messprotokolls, besonders wenn eine gebrauchte Feder oder ein Elastomer nicht mehr in die Ausgangslage zurückkehrt. Eine Verwechslung kann selbst ein ansonsten sorgfältig aufgenommenes Maßprotokoll unbrauchbar machen.

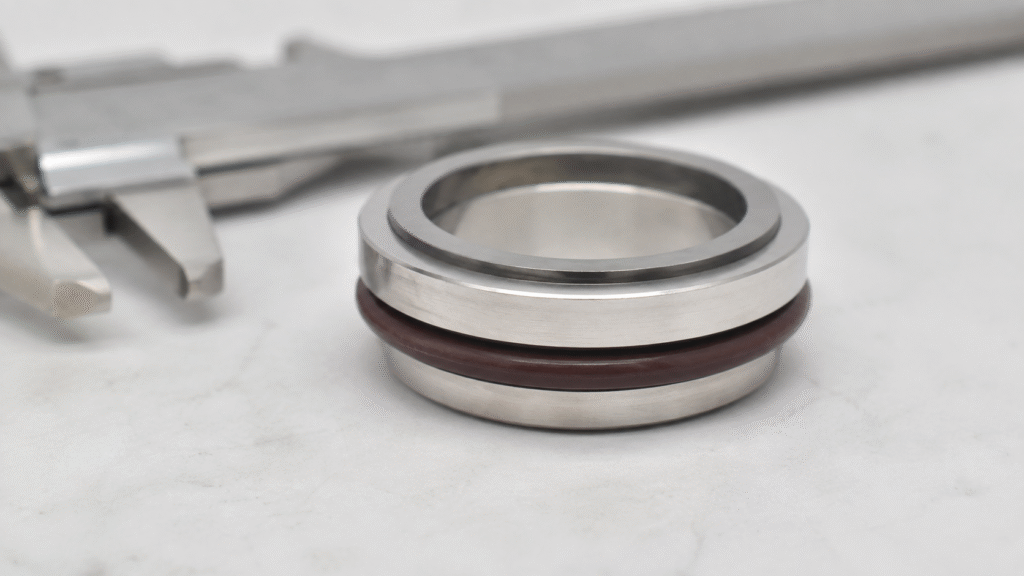

Schritt 5: Stationären Gegenring vermessen

Außendurchmesser
Messen Sie zuerst den starren Außendurchmesser des Gegenrings. Bei einem Gegenring mit Gummimanschette erfassen Sie den entspannten Außendurchmesser der Manschette gesondert; ein gestauchtes oder gequollenes Gummimaß reicht nicht aus. Mehrfach messen und Absätze, Flansche, Schultern oder Halterungen dokumentieren, die das Außenprofil bestimmen.
Innendurchmesser
Messen Sie die zentrale Öffnung, ohne sie automatisch mit dem Wellendurchmesser gleichzusetzen. Es kann sich um einen Freigang für die Welle handeln; hinter dem geläppten Ring kann zudem eine weitere sichtbare Öffnung von Gummimanschette oder Metallhalter liegen. Vermerken Sie genau, welches Merkmal gemessen wurde.
Dicke
Erfassen Sie die maßgebliche axiale Gegenringdicke und benennen Sie die verwendeten Bezugsflächen. Derselbe Außendurchmesser macht zwei Gegenringe noch nicht austauschbar: Eine abweichende Dicke verschiebt die Gleitflächenlage und verändert die Einbaulänge. An starren Referenzflächen mit geringer Kraft messen und spröde bzw. geläppte Oberflächen schonen.
Montageprofil
Dokumentieren Sie, ob der Gegenring über einen O-Ring, eine Gummimanschette, einen Absatz, ein L-Profil oder einen Stift beziehungsweise eine Verdrehsicherung gehalten wird. Nicht jede Bauform lässt sich sinnvoll einem einheitlichen Typnamen zuordnen. Ein seitliches Foto zusammen mit den Maßen ist hilfreicher als eine unsichere Typbezeichnung.
Gummibalg-Gleitringdichtungen richtig messen
Bei Gummibalgdichtungen ist Vorsicht geboten, da gebrauchte Elastomere ihre Maße verändern können. Erfassen Sie die entspannte Balglänge, starre Gleitringabmessungen, stabile Außen- bzw. Innenmaße und das hintere Befestigungsprofil. Notieren Sie Quellung, Abflachung, Risse, Verhärtung oder bleibende Dehnung, bevor Sie beurteilen, welche Werte noch zuverlässig sind.
Messen Sie elastische Bereiche mit geringer Kraft und halten Sie starre Maße von entspannten Gummimaßen getrennt. Gerade bei dieser Dichtungsart sind stabile Metall- und Hartwerkstoffreferenzen für die Identifikation meist aussagekräftiger als verformte Elastomerabmessungen.
Zusätzliche Maße bei Patronengleitringdichtungen
Bei einer Patronengleitringdichtung prüfen Sie je nach Aufbau Wellen- oder Hülsendurchmesser, Zentrierbund am Dichtungsdeckel, Schraubenbild, axiale Gesamtlänge, Hülsenlänge und Anschlusspositionen. Ziel ist die vollständige Einbauschnittstelle, nicht das Nachzeichnen jeder Einzelheit. Nach der Maßprüfung hilft die Montageanleitung für Patronengleitringdichtungen bei Einstellclips, Deckelmontage, Mitnehmerring, Versorgungsleitungen und Inbetriebnahme.
Metrische und zöllige Dichtungsmaße unterscheiden
Nahe beieinanderliegende metrische und zöllige Maße können zu Fehlidentifikationen führen. Notieren Sie den tatsächlichen Messwert und vergleichen Sie anschließend Pumpenherkunft, alte Zeichnungen, Wellenmaß, Gegenringabmessungen und weitere starre Bezugswerte. Eine verschlissene metrische Welle kann einem Zollmaß ähneln. Runden Sie daher nicht voreilig auf ein vertrautes Katalogmaß und schreiben Sie die Einheit zu jedem Wert.
Beschädigte Gleitringdichtungen vermessen
Bei beschädigten Dichtungen messen Sie zuerst an unversehrten, stabilen Referenzen. Ist ein Kohlering gebrochen, vergleichen Sie Halter, Welle, Gegenring und erhaltene Bruchstücke. Bei gequollenem Gummi haben starre Maße Vorrang. Aus der freien Länge einer beschädigten Feder darf die ursprüngliche Einbaueinstellung nicht rekonstruiert werden. Fehlt der Gegenring, messen Sie die Gehäuse- oder Deckelbohrung und nutzen Pumpenunterlagen.
Häufige Fehler bei der Maßaufnahme
Zu den typischen Fehlern gehören die alleinige Messung der Welle, das Übersehen des Gegenrings, die Verwechslung von freier Länge und Einbaulänge sowie die Behandlung eines verschlissenen Gummis als starres Referenzmaß. Weitere Fehler sind vorschnelles Runden, fehlende Einheiten, schief angesetzte Messschieber, zu hoher Anpressdruck oder Messungen über Schmutz, Korrosion und beschädigte Kanten hinweg.
Auch Fotos ohne schriftliche Maße reichen nicht aus. Die Perspektive kann Größenverhältnisse verfälschen, Reflexionen können die Anzeige verdecken. Wiederholen Sie wichtige Messungen, dokumentieren Sie Ihre Bezugsflächen und kennzeichnen Sie Werte, die durch Verschleiß, Verformung, Korrosion oder Bruch unsicher sind.
Messprotokoll für Gleitringdichtungen
Ein einheitliches Formular hilft, Gleitringdichtungen nachvollziehbar auszumessen. Trennen Sie gemessene Abmessungen von allgemeinen Identifikations- und Betriebsdaten. So kann ein anderer Techniker oder Lieferant erkennen, welche Werte tatsächlich gemessen und welche lediglich aus Zeichnungen oder Dokumentationen übernommen wurden.
| Merkmal | Messwert |
|---|---|
| Wellen- / Hülsendurchmesser | |
| Innendurchmesser der rotierenden Einheit | |
| Außendurchmesser der rotierenden Einheit | |
| Gleitring: Außen- / Innendurchmesser / Dicke | |
| Freie Länge | |
| Einbaulänge | |
| Gegenring-Außendurchmesser | |
| Gegenring-Innendurchmesser | |
| Gegenringdicke | |
| Gegenringprofil | |
| Patrone: Zentrierbund / Schraubenbild | |
| Einheit: mm oder Zoll |
Senden Sie das ausgefüllte Protokoll zusammen mit aussagekräftigen Fotos und Pumpendaten. Die Maße unterstützen die Identifikation, ersetzen aber keine vorhandene, zur konkreten Pumpe passende Originalreferenz, Modellangabe oder verlässliche Herstellerdokumentation.
Häufige Fragen (FAQ)
Welches ist das wichtigste Maß einer Gleitringdichtung?
Der Wellen- bzw. Hülsendurchmesser ist der wichtigste Ausgangswert, reicht aber nicht allein aus. Rotierende Baugruppe, Gegenringgeometrie und Einbaulänge unterscheiden auch Dichtungen mit demselben Wellendurchmesser. Erfassen Sie diese Werte deshalb immer zusammen.
Kann ich eine Gleitringdichtung nur mit einem digitalen Messschieber vermessen?
Ein digitaler Messschieber deckt viele Maße ab, eignet sich jedoch nicht als alleiniges Prüfmittel für jedes Detail. Für präzise Wellen- oder Hülsenmessungen ist eine Bügelmessschraube besser geeignet; ein Tiefenmessgerät hilft bei Vertiefungen. Das Stahllineal bleibt ein grobes Hilfsmittel für Gesamtabmessungen.
Wie bestimme ich die Einbaulänge einer gebrauchten Dichtung?
Leiten Sie die Einbaulänge nicht aus dem gefühlten Federwiderstand beim Zusammendrücken ab. Prüfen Sie Zeichnung, Wellenabsatz, Mitnehmerposition, ursprüngliches Einstellprotokoll oder Herstelleranweisung. Fehlen solche Nachweise, dokumentieren Sie den Wert als unbestätigt, statt ihn zu schätzen.
Soll ich einen Messwert auf die nächste Standardgröße aufrunden?
Nein. Notieren Sie zuerst den tatsächlich gemessenen Wert mit Einheit. Erst danach vergleichen Sie metrische und zöllige Größen, Verschleiß, Pumpendokumentation und die übrigen Dichtungsmaße, bevor Sie das wahrscheinliche Nennmaß bestimmen und Ersatz bestellen. Der Originalmesswert muss im Protokoll bleiben.
Fazit
Wer eine Gleitringdichtung ausmessen möchte, benötigt einen vollständigen Satz starrer Abmessungen und klar definierte Bezugspunkte. Beginnen Sie mit Welle bzw. Hülse und erfassen Sie dann die rotierende Einheit, Gleitflächen, freie Länge, Einbaulänge und Gegenringgeometrie, ohne entspannte und eingebaute Maße zu vermischen.
Verwenden Sie geeignete Messmittel, geringe Messkraft, Wiederholungsmessungen und eindeutige Einheiten. Ergänzen Sie das Protokoll durch Fotos und Pumpenangaben. Präzise Maße reduzieren Unsicherheit, die endgültige Auswahl setzt aber weiterhin den Vergleich mit tatsächlicher Dichtung und Maschine voraus.
