Die richtige Gleitringdichtung identifizieren: 10 Schritte

Wenn Sie die richtige Gleitringdichtung identifizieren möchten, beginnen Sie bei der Pumpe und nicht beim Aussehen des Altteils. Prüfen Sie vor einer Bestellung Pumpenkennung, ursprüngliche Referenz, Dichtungskonstruktion, kritische Maße und tatsächlichen Einsatzfall. Ältere Pumpen können geänderte Hülsen, Dichtungsdeckel oder nachträglich eingebaute Ersatzdichtungen besitzen. Kein einzelnes Foto, Maß oder Katalogeintrag sollte daher die Entscheidung allein bestimmen.

Zuverlässiger Ablauf zur Dichtungsidentifikation

Gehen Sie bei der Identifikation einer Ersatz-Gleitringdichtung für eine vorhandene Pumpe in der folgenden Reihenfolge vor. Jeder Schritt prüft eine andere Informationsquelle und verringert das Risiko, dass ein verschlissenes Maß, ein irreführendes Foto oder eine veraltete Referenz zur falschen Bestellung führt.

  1. Pumpenhersteller und vollständiges Modell bestimmen.
  2. Produktnummer, Seriennummer und Produktionscode erfassen.
  3. Dichtungsmodell, OEM-Referenz, Servicekit-Nummer oder historische Ersatzteilreferenz suchen.
  4. Grundsätzliche Dichtungskonstruktion bestimmen.
  5. Wellen- beziehungsweise Hülsendurchmesser bestätigen.
  6. Stationären Gegenring vollständig prüfen.
  7. Einbaulänge und wesentliche Maße der rotierenden Einheit bestätigen.
  8. Fördermedium und Betriebsbedingungen gegenprüfen.
  9. Ersatzteilzeichnung mit tatsächlicher Pumpe und ausgebauten Bauteilen vergleichen.
  10. Widersprüchliche Informationen vor der Bestellung klären.

Dieser Ablauf stützt sich auf mehrere unabhängige Nachweise statt auf ein einziges Merkmal. Damit erhalten Einkauf und Instandhaltung eine wiederholbare Methode. Die folgenden Abschnitte erläutern jeden Prüfschritt im Detail.

Mit der Pumpe beginnen, nicht mit dem Dichtungsfoto

Ein Foto grenzt die Möglichkeiten ein, aber viele Gleitringdichtungen sehen nahezu gleich aus. Ähnliche Federn, Halter, Gummibälge und Gleitflächenformen kommen bei unterschiedlichen Wellenmaßen und Pumpenfamilien vor. Sind Pumpendaten vorhanden, sollten mögliche Ersatzdichtungen deshalb zuerst über das Aggregat identifiziert werden.

Die Pumpe liefert häufig den belastbareren Bezug, weil Hersteller Ersatzteile mit vollständigem Modell, Produktnummer, Seriennummer oder Produktionscode verknüpfen. Die Pumpenkennung allein reicht jedoch ebenfalls nicht immer aus. Die eingebaute Dichtung muss mit der tatsächlichen Maschine abgeglichen werden, besonders nach früheren Reparaturen.

Schritt 1: Pumpenkennung vollständig erfassen

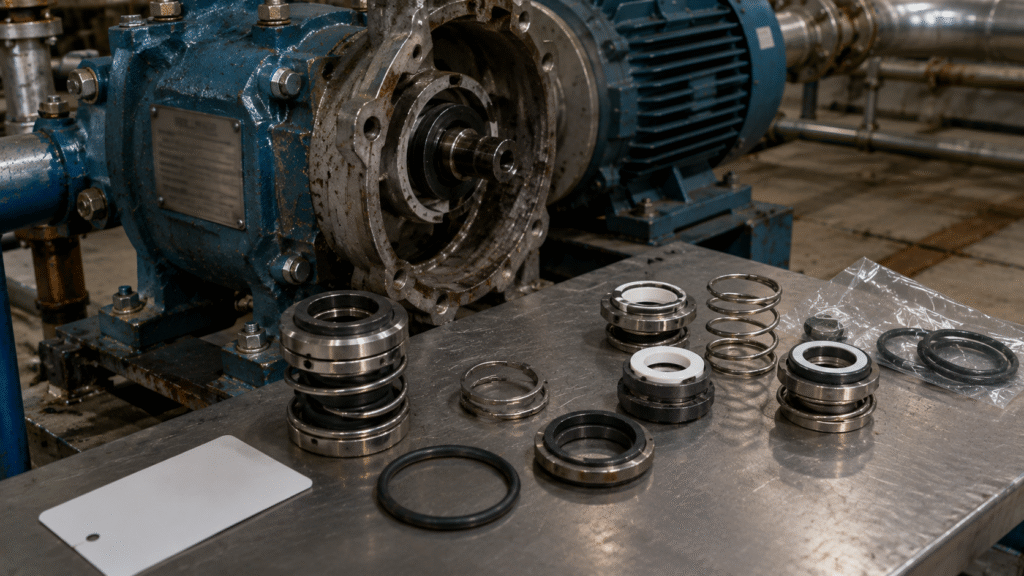

Identifikation einer Ersatz-Gleitringdichtung anhand von Pumpenmodell, Referenznummer und vorhandenen Dichtungsteilen

Notieren Sie Pumpenhersteller und vollständige Modellbezeichnung exakt wie auf dem Typenschild. Erfassen Sie außerdem Produktnummer, Seriennummer, Produktionscode und gegebenenfalls Motorgröße, wenn sie Varianten unterscheiden. Lassen Sie keine Typzusätze, Buchstaben oder Revisionsstände weg.

Innerhalb einer Pumpenbaureihe können verschiedene Dichtungsausführungen vorkommen. Motorgröße, Produktionsjahr, regionale Variante, Wellendurchmesser, Werkstoffoption oder frühere Umbauten können die erforderliche Ersatzdichtung verändern. Eine verkürzte Modellnummer führt daher möglicherweise zur richtigen Pumpenfamilie, aber zur falschen Dichtung.

Sind technische Unterlagen vorhanden, können die Produktnummer auf dem Pumpentypenschild oder eine Dokumentensuche über die Seriennummer zu nützlichen Ersatzteilinformationen führen. Vergleichen Sie diese Referenzen trotzdem mit der vorhandenen Pumpe und dem Altteil, denn die Maschine kann von der ursprünglichen Werksausführung abweichen.

Schritt 2: Eine ursprüngliche Ersatzteilreferenz suchen

Untersuchen Sie die ausgebaute Dichtung, Pumpenunterlagen, Wartungsberichte und frühere Bestellungen. Wertvolle Hinweise sind Dichtungsmodell, OEM-Referenz, Servicekit-Nummer, Gravur, Ersatzteilzeichnung, altes Lieferantenangebot oder Wartungsauftrag. Bewahren Sie sämtliche Nummern exakt für den späteren Abgleich auf.

Eine verlässliche Referenz ermöglicht die Zuordnung häufig schneller als Fotos. Allerdings kann eine alte Nummer eine frühere Ausführung beschreiben. Die Pumpe könnte bei einer vorangegangenen Reparatur auf eine Nachrüstdichtung, eine andere Hülse, einen umgebauten Deckel oder eine nicht originale Dichtung umgerüstet worden sein.

Gleichen Sie daher jede Referenz mit Pumpenkennung und tatsächlichen Teilen ab. Widersprechen sich Nummer und eingebaute Dichtung, ist dies ein wichtiger Hinweis auf Umbauten, unvollständige Aufzeichnungen oder eine andere Produktionsvariante.

Schritt 3: Grundkonstruktion der Dichtung bestimmen

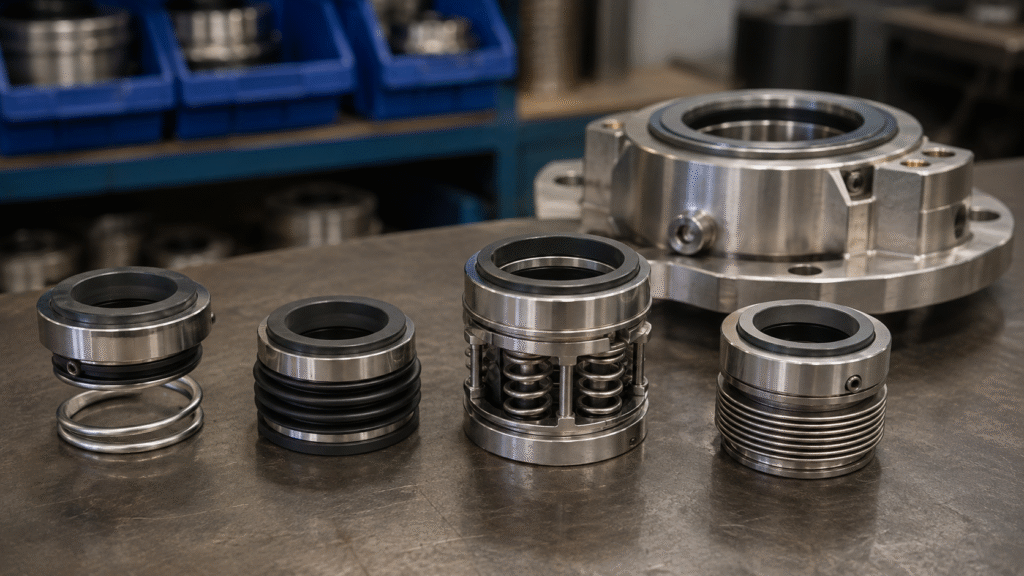

Identifikation einer Pumpen-Gleitringdichtung anhand von Komponenten-, Patronen-, Balg- und Federbauform

Die Bauweise hilft, mögliche Baureihen einzugrenzen, bevor die Abmessungen endgültig bestätigt sind. Unterscheiden Sie Komponenten- und Patronengleitringdichtung. Notieren Sie erkennbare Merkmale wie Gummibalg, Einzelfeder, mehrere Federn, Metallbalg oder eine einfache beziehungsweise doppelte Dichtungsanordnung.

Halten Sie diesen Schritt bewusst übersichtlich. Es geht nicht darum, eine neue technische Dichtungsspezifikation zu entwickeln. Die Konstruktion zeigt vielmehr, welche Ersatzteilfamilien verglichen werden sollten und welche Maße oder Zeichnungen anschließend wichtig sind. Sie ist ein Filter, noch keine endgültige Identifikation.

Bei einer Patronendichtung müssen beispielsweise Deckel und Hülse passen; bei einer Komponentendichtung sind Einbauposition und Arbeitslänge besonders wichtig. Eine Gummibalgdichtung darf ebenso wenig allein nach einer ähnlich geformten Gummihülle oder Feder bestimmt werden.

Schritt 4: Kritische Maße bestätigen

Wenn die wahrscheinliche Dichtungsfamilie bekannt ist, messen Sie genügend Merkmale, um ähnliche Kandidaten zu unterscheiden. Mindestens erforderlich sind Wellen- oder Hülsendurchmesser, wichtige Maße der rotierenden Einheit, Gegenringabmessungen, Einbaulänge sowie – sofern konstruktiv relevant – Deckel- oder Patronenmaße.

Dieser Identifikationsschritt ersetzt keine vollständige Messanleitung. Der gesonderte Leitfaden zum Ausmessen von Gleitringdichtungen zeigt, wie rotierende Einheit, Gegenring, freie Länge, Einbaulänge und Patronenmerkmale genau erfasst werden.

Messwerte sollen Pumpen- und Referenzinformationen ergänzen, nicht ersetzen. Ein Wellendurchmesser kann mehreren Dichtungen entsprechen, während Gegenring und Arbeitslänge ungeeignete Kandidaten ausschließen. Verwenden Sie deshalb mehrere unabhängige Maßprüfungen.

Warum der stationäre Gegenring entscheidend ist

Viele Einkaufsfehler entstehen, weil nur der rotierende Teil und der Wellendurchmesser geprüft werden. Der stationäre Gegenring gehört jedoch zum Dichtflächenpaar und entscheidet häufig darüber, ob das Ersatzteil überhaupt in die Pumpe passt. Wird er ignoriert, kann ein scheinbar perfekter rotierender Ersatz unbrauchbar sein.

Prüfen Sie daher Außendurchmesser, Innendurchmesser, Dicke und Einbauform des Gegenrings. Eine Ersatz-Rotoreinheit kann korrekt aussehen und sich auf die Welle schieben lassen, aber dennoch nicht zur vorhandenen Gegenringbohrung oder Axialposition passen. Die Gegenringgeometrie unterscheidet ansonsten ähnliche Bauformen.

Identifizieren Sie Ersatzdichtungen möglichst als vollständige Sätze aus rotierendem und stationärem Teil. Ist der alte Gegenring gebrochen, bewahren Sie die Bruchstücke auf und dokumentieren Sie Gehäusebohrung oder Deckelgeometrie. Auch beschädigte Teile können wichtige Maße, Einbaumerkmale und Gegenringprofile erkennen lassen.

Umbauten und widersprüchliche Angaben prüfen

Ältere Pumpen besitzen womöglich nicht mehr ihre ursprüngliche Werksgeometrie. Eine neue Wellenhülse, nachbearbeitete Welle, umgebauter Dichtungsdeckel, nicht originales Dichtungsgehäuse, Sonderdistanzstück oder geänderte Laufradposition können die Dichtungsanordnung ändern, obwohl das Typenschild gleich bleibt.

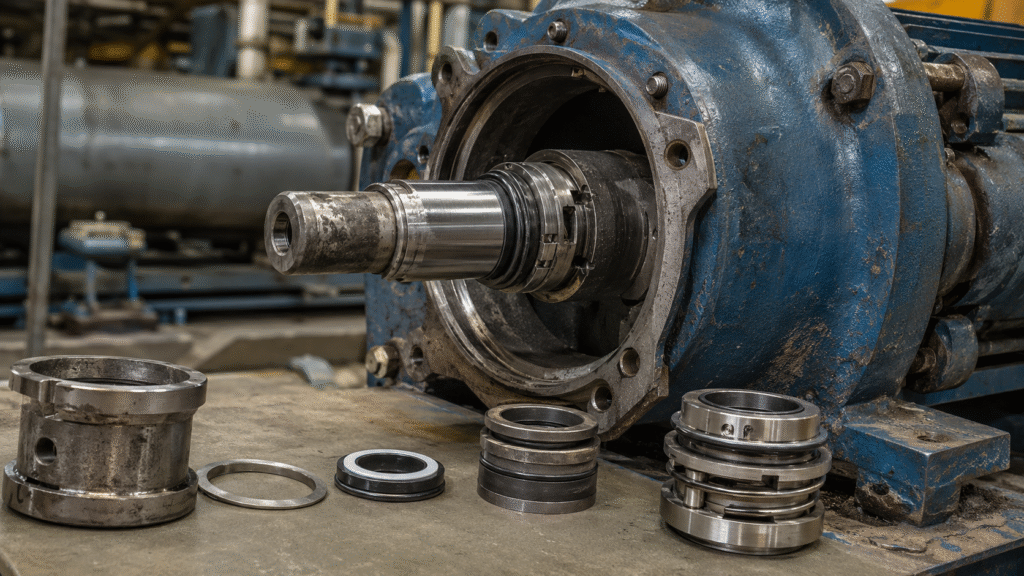

Ersatz-Gleitringdichtung für umgebaute Pumpe: geänderte Wellenhülse, Gegenring und Stopfbuchsbrille

Bei früheren Reparaturen könnten auch Aftermarket-Dichtungen, angepasste Größen, Sonderdistanzstücke oder Bauteile einer anderen Ausführung eingebaut worden sein. Widersprechen sich Pumpenmodell, Ersatzteilliste, alte Referenz und tatsächliche Dichtung, stoppen Sie eine automatische Katalogbestellung. Ursache kann ein Umbau, eine unvollständige Dokumentation, eine frühere Fehlreparatur oder eine abweichende Produktionsversion sein.

Prüfen Sie zuerst das vollständige Typenschild und die Seriennummer. Vergleichen Sie dann Wellendurchmesser, stationären Gegenring, Einbaulänge, Einbauposition und alte Referenznummern. Suchen Sie in den Wartungsunterlagen nach Hülsentausch, Bearbeitung, Deckelumbau, Distanzstückänderung oder früheren Nachrüstdichtungen.

Versuchen Sie nicht, die tatsächliche Pumpe mit Gewalt einer alten Zeichnung anzupassen. Die richtige Ersatzdichtung für die heutige Maschine ist die Variante, die mit Pumpenkennung, Einbaugeometrie, historischer Referenz und vorhandenen Bauteilen am besten übereinstimmt.

Einsatzbedingungen gegenprüfen

Steht die Geometrie fest, prüfen Sie, ob die Dichtung für den Betrieb geeignet ist. Berücksichtigen Sie Fördermedium, Temperatur, Druck, Wellendrehzahl, Feststoffe, Korrosionsrisiko und Schmierfähigkeit. Diese Bedingungen können Gleitflächenwerkstoffe, Elastomere und mitunter die Dichtungsanordnung oder Versorgung beeinflussen.

Der vorliegende Artikel ist jedoch kein vollständiger Anwendungsauslegungsleitfaden. Nutzen Sie den Leitfaden zur Auswahl von Gleitringdichtungen, wenn aus der Frage „Welche Dichtung ist eingebaut?“ die Frage „Welche Bauweise und Werkstoffe braucht diese Anwendung?“ wird. So bleiben Identifikation und technische Gesamtauswahl getrennt.

Die Identifikation klärt, welche Teile geometrisch passen und welche Konfiguration die Pumpe aufweist. Die Anwendungsprüfung bestätigt anschließend, ob dieser Ersatz noch geeignet ist. Bestimmen Sie daher zuerst die Dichtungsgeometrie und prüfen Sie danach Werkstoffe und Bauweise für den aktuellen Prozess.

Was tun, wenn alte Dichtungsteile gebrochen oder unvollständig sind?

Werfen Sie beschädigte Teile nicht weg. Bewahren Sie Gleitfläche, Gegenring, Feder, Halter, Gummiteile, Mitnehmerstifte, Scheiben, Klammern und markierte Einzelteile auf. Selbst Bruchstücke können Maße, Konstruktion, Werkstoffhinweise und Zusammenhänge der Montage zeigen.

Legen Sie die Teile nach Möglichkeit in ihrer ursprünglichen Reihenfolge aus. Verbinden Sie die verbliebenen Bauteile mit Pumpenmodell, Referenznummern, Wellendurchmesser, Gegenringmaßen und Einbaulänge. So lässt sich die Dichtungsfamilie möglicherweise bestimmen, selbst wenn die ursprüngliche Einheit nicht vollständig zusammengesetzt werden kann.

Wenn Sie diese Informationen an einen Lieferanten schicken müssen, erklärt der Leitfaden Welche Angaben zur Identifikation einer Gleitringdichtung benötigt werden die erforderlichen Fotos, Markierungen, Messwerte und Anfrageunterlagen. Hier geht es dagegen darum, die Dichtung zu bestimmen und ihre Übereinstimmung mit der Pumpe zu prüfen.

Häufige Fehler bei der Dichtungsidentifikation

Ein erster Fehler ist die Auswahl allein nach dem Aussehen. Eine ähnliche Feder oder Gummiform beweist keine Austauschbarkeit. Ebenso problematisch ist die Auswahl nur nach dem Wellendurchmesser, während Gegenring, Einbaulänge, Einbauposition oder Pumpenvariante unbeachtet bleiben.

Unvollständige Modellnummern führen ebenfalls zu Fehlern. Fehlende Endungen können Unterschiede bei Produktionsversion, Motorgröße, Werkstoffen oder Wellenaufbau verdecken. Wer außerdem annimmt, die ausgebaute Dichtung müsse original sein, kann einen alten Reparaturfehler wiederholen statt ihn zu beheben.

Halten Sie die Teile unterschiedlicher Pumpen unbedingt getrennt. Werden Gegenringe, Federn, Scheiben und Rotoreinheiten vermischt, entsteht möglicherweise eine Kombination, die nie in der Maschine verbaut war. Kennzeichnen Sie Altteile, bevor mehrere ähnliche Pumpen gleichzeitig zerlegt werden.

Häufig gestellte Fragen zur Gleitringdichtungsidentifikation

Reicht das Pumpenmodell allein zur Bestimmung der Dichtung aus?

Eine vollständige Pumpenreferenz kann die Auswahl auf ein bekanntes Ersatzteil eingrenzen. Produktionsvarianten und frühere Umbauten können die tatsächlich eingebaute Dichtung jedoch ändern. Prüfen Sie bei Unsicherheit vor der Bestellung Gegenring, Altteile oder kritische Maße.

Genügt der Wellendurchmesser für die Ersatzteilidentifikation?

Nein. Viele voneinander unabhängige Dichtungen verwenden denselben Nennwellendurchmesser. Prüfen Sie zusätzlich Gegenring, Einbaulänge, Rotormaße, Bauweise und Einbauanordnung.

Was ist hilfreicher: Referenznummer oder Foto?

Eine verlässliche OEM- oder Dichtungsreferenz ist meist aussagekräftiger als das Aussehen allein. Die beste Zuordnung kombiniert diese Nummer mit der Pumpenkennung, den tatsächlichen Teilen, kritischen Maßen und der aktuellen Einbaugeometrie.

Was tun, wenn das Altteil keine Kennzeichnung besitzt?

Beginnen Sie mit Pumpentypenschild und Wartungshistorie. Bestimmen Sie dann die Konstruktion und messen Sie die kritischen Abmessungen. Halten Sie rotierende und stationäre Teile zusammen, da ihre Geometrie die Ersatzteilfamilie auch ohne Markierung eingrenzen kann.

Muss der Dichtungswerkstoff für die Identifikation bekannt sein?

Werkstoffangaben helfen, Varianten zu unterscheiden und die Anwendungstauglichkeit zu prüfen; sie ersetzen aber nicht die geometrische Identifikation. Sobald die Konstruktion feststeht, muss bestätigt werden, dass Gleitflächen, Elastomere und Metallteile für das aktuelle Medium und die Betriebsbedingungen geeignet bleiben.

Für eine zuverlässige Identifikation von Ersatz-Gleitringdichtungen dürfen weder ein einzelnes Foto noch ein einziges Maß oder ein Katalogeintrag ausschlaggebend sein. Beginnen Sie mit der Pumpe, suchen Sie eine belastbare Referenz, bestimmen Sie die Bauweise, prüfen Sie Gegenring und Einbaulänge, berücksichtigen Sie Umbauten und klären Sie Widersprüche vor der Bestellung.
