Gleitringdichtung nach dem Einbau undicht? 12 Ursachen und Lösungen

Ist eine Gleitringdichtung nach dem Einbau undicht, deutet dies häufig auf Montagefehler, beschädigte Gleitflächen, eine falsche Einstellung, ungeeignete Werkstoffe oder nicht passende Betriebsbedingungen der Pumpe hin.

Passende Ersatz-Gleitringdichtung identifizieren

Die Ursachen sollten vor einer erneuten Inbetriebnahme systematisch eingegrenzt werden.

Selbst eine neue hochwertige Gleitringdichtung kann sofort lecken, wenn bei der Montage die Gleitflächen berührt werden, ein O-Ring beschädigt wird, der Gegenring schief sitzt, die Einbaulänge falsch eingestellt ist oder die Pumpe mit unzureichendem Flüssigkeitsstand im Dichtungsraum gestartet wird.

Wer die Dichtung ohne Ursachenanalyse erneut austauscht, riskiert deshalb denselben Schaden noch einmal.

Dieser Leitfaden erklärt die häufigsten Ursachen von Leckagen an Gleitringdichtungen nach der Montage, zeigt, wie sich die Austrittsstelle bestimmen lässt, und nennt die notwendigen Prüfungen vor dem Wiederanlauf.

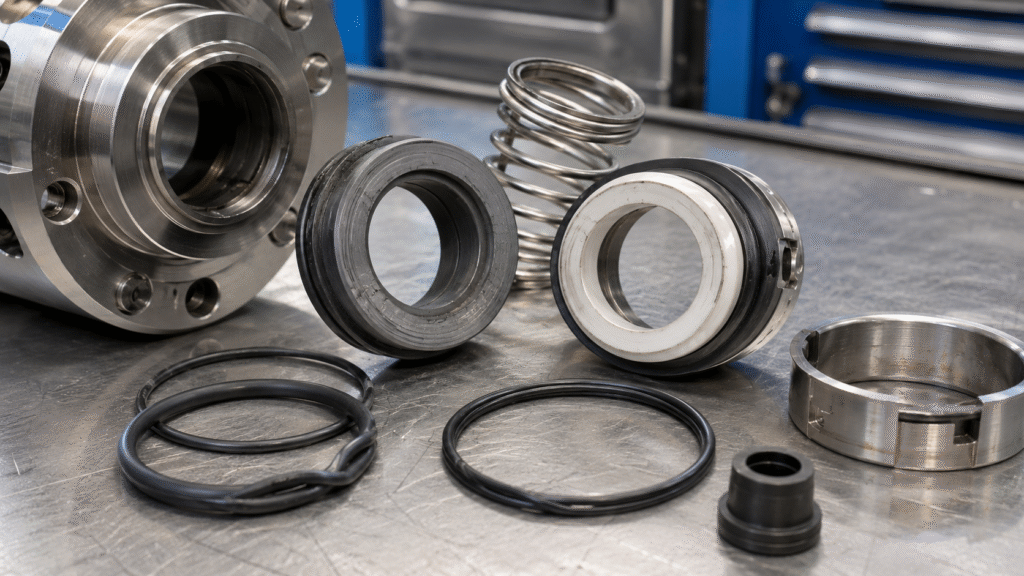

Häufige Ursachen einer nach dem Einbau undichten Gleitringdichtung

Kurzantwort: Warum ist eine neue Gleitringdichtung undicht?

Eine neue Gleitringdichtung kann nach dem Einbau aus folgenden Gründen lecken:

  1. Verschmutzte oder beschädigte Gleitflächen
  2. Eingeschnittene, verdrehte oder falsch montierte O-Ringe
  3. Ungeeignetes Montagegleitmittel
  4. Falsche Federkompression oder Einbaulänge
  5. Schief sitzender Gegenring oder fehlerhaft montierter Dichtungsdeckel
  6. Zu großer Wellenrundlauf oder Fluchtungsfehler der Pumpe
  7. Trockenlauf oder eingeschlossene Luft
  8. Ungeeignete Gleitflächen- oder Elastomerwerkstoffe
  9. Druck, Temperatur oder Drehzahl außerhalb der zulässigen Grenzen
  10. Verstopfte oder falsch angeschlossene Spülleitungen
  11. Übermäßige Schwingungen oder Kavitation
  12. Falsche Dichtungsgröße oder Bauart

Bestimmen Sie zunächst den genauen Flüssigkeitsaustritt. Prüfen Sie danach, ob die Dichtung im Stillstand, beim Anfahren, nur während des Betriebs oder erst bei warmer Pumpe leckt.

Zeitpunkt und Ort der Leckage liefern häufig die entscheidenden Hinweise auf die Ursache.

Ist eine geringe Leckage bei Gleitringdichtungen normal?

Zwischen rotierender und stationärer Gleitfläche benötigt die Dichtung einen äußerst dünnen Flüssigkeitsfilm, der im Betrieb schmiert und Wärme abführt.

Bei den meisten Flüssigkeitspumpen sollte eine korrekt ausgelegte und montierte Gleitringdichtung jedoch nicht dauerhaft sichtbar tropfen.

Beim Anlaufen kann je nach Anwendung vorübergehend leichte Feuchtigkeit, Dampf oder Benetzung auftreten. Fortgesetztes Tropfen, Spritzen oder eine kontinuierlich zunehmende Leckage muss dagegen untersucht werden.

Gehen Sie nicht davon aus, dass sich eine neue Dichtung erst „einlaufen“ müsse. Bleibt die Leckage sichtbar oder nimmt sie zu, stoppen Sie die Pumpe und prüfen Sie die Montage, bevor weitere Schäden an den Gleitflächen entstehen.

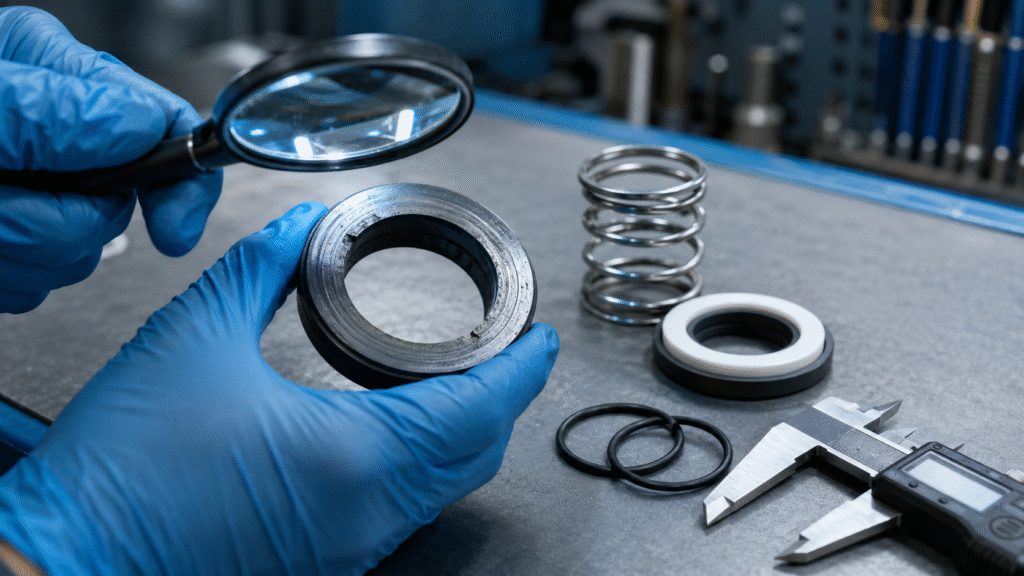

Untersuchung beschädigter Gleitflächen nach dem Einbau einer Pumpendichtung
Beschädigte Gleitringdichtungsflächen nach der Pumpenmontage untersuchen

Feststellen, wann die Gleitringdichtung zu lecken beginnt

Beobachten Sie vor dem Zerlegen der Pumpe, wann genau Flüssigkeit austritt.

Zeitpunkt der LeckageMögliche Ursachen
Pumpe steht und Leckage tritt aufO-Ring, Deckeldichtung oder Gegenring beschädigt; statische Abdichtung fehlerhaft
Leckage sofort beim AnfahrenTrockenlauf, beschädigte Gleitflächen, falsche Einbaulänge oder Drehrichtung
Leckage nur bei drehender WelleWellenrundlauf, Schwingungen, Fluchtungsfehler, Druck oder instabiler Gleitflächenkontakt
Leckage erst nach Erwärmung der PumpeThermische Verformung, unverträgliche Werkstoffe oder unzureichende Kühlung
Leckage tritt zeitweise aufKavitation, Lufteintritt, Druckschwankungen oder instabiler Betrieb
Leckage nimmt allmählich zuFlächenverschleiß, Feststoffablagerungen, Schmierungsverlust oder chemischer Angriff
Leckage nach dem AbschaltenDruckumkehr, eingeschlossenes Fördermedium oder temperaturbedingte Bewegungen

Diese erste Beobachtung kann unnötige Demontage vermeiden und den wahrscheinlich betroffenen Bereich eingrenzen.

An welchen Stellen kann eine Gleitringdichtung lecken?

Nicht jede Undichtigkeit in Dichtungsnähe entsteht zwischen den beiden Hauptgleitflächen.

Die Flüssigkeit kann auf verschiedenen Wegen austreten:

  • Zwischen rotierendem und stationärem Gleitring
  • Zwischen Gegenring und Dichtungsgehäuse
  • Zwischen rotierender Einheit und Pumpenwelle
  • An O-Ring, Gummimanschette, Balg oder Flachdichtung
  • Zwischen Dichtungsdeckel und Pumpengehäuse
  • An Spül-, Quench-, Kühl- oder Sperrflüssigkeitsanschlüssen
  • An beschädigter Wellenschutzhülse oder Dichtungskammer

Reinigen und trocknen Sie den Bereich vor der Prüfung. Beobachten Sie anschließend, an welcher Stelle die Feuchtigkeit zuerst sichtbar wird.

Das ist zuverlässiger als die pauschale Annahme, die Leckage stamme immer von der Gleitflächenpaarung.

12 häufige Ursachen für Leckagen nach der Montage

1. Verschmutzte oder verunreinigte Gleitflächen

Die Gleitflächen einer Gleitringdichtung müssen äußerst sauber und eben sein.

Staub, Fingerabdrücke, Fett, Metallpartikel, Fusseln, angetrocknete Chemikalien oder Verpackungsreste können einen Leckagekanal zwischen den Flächen bilden.

Schon ein kleines Partikel kann die Gleitflächen auseinanderhalten. Dadurch kann eine neue Gleitringdichtung unmittelbar beim Pumpenstart lecken.

Das sollten Sie prüfen

Untersuchen Sie die Gleitflächen bei guter Beleuchtung auf:

  • Fingerabdrücke
  • Ölspuren
  • Staub oder Fasern
  • Angetrocknete Ablagerungen
  • Kratzer
  • Ungleichmäßige Kontaktspuren
  • Eingebettete Partikel

So beheben Sie die Ursache

Reinigen Sie die Gleitflächen mit einem geeigneten rückstandsfreien Reinigungsmittel und einem fusselfreien Tuch. Beachten Sie die Reinigungsvorgaben des Dichtungsherstellers.

Verwenden Sie weder Schleifpapier noch Polierpaste, sofern der Hersteller dies nicht ausdrücklich erlaubt. Abrasive Reinigung kann die Ebenheit verändern und die Gleitfläche dauerhaft beschädigen.

Berühren Sie die geläppten Flächen bei der erneuten Montage nicht mit bloßen Fingern.

2. Abplatzungen, Risse oder Kratzer an den Gleitflächen

Gleitringe aus Kohlegrafit, Keramik, Siliziumkarbid und Wolframkarbid können bereits beim Transport oder Einbau beschädigt werden.

Kohlegrafit- und Keramikteile sind besonders stoßempfindlich. Schon eine kleine Abplatzung an der Dichtspur kann sofortige Leckage verursachen.

Typische Schadensursachen bei der Montage sind:

  • Herunterfallen der Dichtung
  • Anschlagen an der Welle
  • Gewaltsames Schieben über eine Passfedernut
  • Ungleichmäßiges Anziehen der Bauteile
  • Direkter Kontakt metallischer Werkzeuge mit der Gleitfläche
  • Schräges Einpressen des Gegenrings

Das sollten Sie prüfen

Demontieren Sie die Dichtung und kontrollieren Sie den gesamten Umfang beider Gleitflächen.

Achten Sie auf:

  • Abgesplitterte Kanten
  • Radiale Risse
  • Tiefe Kratzer
  • Ausgebrochene Kohlebereiche
  • Ungleichmäßige Verschleißspuren
  • Hitzeverfärbungen

So beheben Sie die Ursache

Beschädigte Gleitflächen sollten als aufeinander abgestimmtes Paar ersetzt werden.

Kombinieren Sie einen neuen rotierenden Gleitring nicht ohne ausdrückliche Herstellerfreigabe mit einem gebrauchten Gegenring. Die eingelaufene Fläche des alten Rings kann ein ungleichmäßiges Tragbild aufweisen und einen sicheren Kontakt verhindern.

3. Beschädigte, verdrehte oder falsch eingesetzte O-Ringe

Sekundärdichtungen verhindern Flüssigkeitsaustritt an Welle, Hülse, Gegenring und Dichtungsdeckel.

Ein O-Ring kann undicht werden, wenn er beim Einbau eingeschnitten, verdreht, eingeklemmt, überdehnt, aufgerollt oder in die falsche Nut eingesetzt wird.

Scharfe Wellenabsätze, Gewinde, Passfedernuten, Grate und beschädigte Hülsenoberflächen können Elastomere beim Aufschieben verletzen.

Typische Anzeichen

  • Leckage bei stillstehender Pumpe
  • Flüssigkeitsaustritt hinter der rotierenden Dichtungseinheit
  • Leckage am Gegenringsitz
  • Sichtbar verdrehter oder herausgedrückter O-Ring
  • Gummipartikel im Montagebereich

So beheben Sie die Ursache

Entfernen Sie Grate und schützen Sie scharfe Kanten, bevor ein neuer O-Ring eingesetzt wird.

Verwenden Sie bei Bedarf eine Montagehülse oder Schutzband über Gewinden und Passfedernuten. Prüfen Sie außerdem O-Ring-Größe, Werkstoff, Nutposition und Verpressung.

Verwenden Sie O-Ringe mit Schnitten, Abflachungen, Quellung, Verhärtung oder bleibender Verformung niemals erneut.

4. Falsches Schmiermittel bei der Montage

Ein ungeeignetes Montagegleitmittel kann Elastomere angreifen oder verhindern, dass die Dichtung in ihrer korrekten Position bleibt.

Fette auf Mineralölbasis können beispielsweise bestimmte Gummisorten beschädigen. Zu viel Schmiermittel kann außerdem die Hauptgleitflächen verunreinigen.

Bleibt ein Schmierstoff nach der Montage stark gleitfähig, können sich Gummibalg oder rotierende Einheit entlang der Welle verschieben.

Das sollten Sie prüfen

Klären Sie:

  • Welches Montagegleitmittel der Hersteller empfiehlt
  • Ob es mit dem Elastomer verträglich ist
  • Ob Schmierstoff auf die Dichtflächen gelangt ist
  • Ob sich die rotierende Einheit nach der Montage verschoben hat

So beheben Sie die Ursache

Verwenden Sie nur saubere, für Dichtung und Fördermedium freigegebene Schmierstoffe.

Tragen Sie nur eine geringe Menge auf die dafür vorgesehenen sekundären Dichtflächen auf. Beschichten Sie die primären Gleitflächen nicht, sofern die Herstelleranweisung dies nicht ausdrücklich verlangt.

5. Falsche Einbaulänge oder Federkompression

Die Einbaulänge einer Gleitringdichtung bestimmt die Federkompression und damit die Belastung der Gleitflächen.

Ist das montierte Axialmaß zu groß, kann die Feder zu wenig Schließkraft erzeugen. Flüssigkeit kann dann zwischen den Flächen austreten.

Ist das Maß zu klein, kann übermäßige Federvorspannung zu hoher Reibung, schneller Erwärmung, Verformung und vorzeitigem Verschleiß führen.

Häufige Ursachen

  • Falsche Maßaufnahme
  • Falscher Bezugspunkt an der Welle
  • Falsche Gegenringdicke
  • Falsches Ersatzdichtungsmodell
  • Falsche Position des Mitnehmerrings
  • Einstellclips in der falschen Montagephase entfernt
  • Pumpenzeichnung nicht beachtet

Bei Patronengleitringdichtungen sichern Einstellclips oder Distanzstücke normalerweise die richtige Einbauposition. Werden sie zu früh entfernt, kann sich die Einstellung verändern.

So beheben Sie die Ursache

Prüfen Sie das vorgeschriebene Einbaumaß und vergleichen Sie es mit der tatsächlichen Pumpenbaugruppe.

Messen Sie von der richtigen Bezugsfläche aus. Prüfen Sie auch Gegenringdicke, Wellenabsatz, Hülsenlänge und Lage des Dichtungsdeckels.

Schätzen Sie die Federkompression nicht allein anhand der Optik.

6. Schief montierter Gegenring oder Dichtungsdeckel

Der stationäre Gegenring muss rechtwinklig im Dichtungsgehäuse sitzen.

Wird eine Seite tiefer eingepresst als die andere, steht die stationäre Gleitfläche möglicherweise nicht senkrecht zur Welle. Ungleichmäßiges Anziehen des Dichtungsdeckels kann denselben Fehler verursachen.

Dadurch berührt der rotierende Gleitring unter Umständen nur einen Teil der Gegenringfläche.

Das sollten Sie prüfen

Kontrollieren Sie:

  • Einpresstiefe des Gegenrings
  • Rechtwinkligen Sitz
  • Lage der Gummimanschette
  • Ausrichtung der Deckeldichtung
  • Reihenfolge des Schraubenanzugs
  • Gleichmäßigen Deckelspalt über den gesamten Umfang

So beheben Sie die Ursache

Reinigen Sie die Gegenringbohrung und entfernen Sie Korrosion sowie Ablagerungen.

Pressen Sie den Gegenring mit einem sauberen Montagewerkzeug gleichmäßig ein; die Kraft muss an der richtigen Fläche angreifen. Ziehen Sie die Deckelschrauben anschließend stufenweise über Kreuz an.

Ziehen Sie einen schief sitzenden Dichtungsdeckel nicht durch vollständiges Anziehen einer einzigen Schraube in Position.

7. Zu großer Wellenrundlauf, Fluchtungsfehler oder Lagerschäden

Eine neue Gleitringdichtung kann mechanische Pumpenprobleme nicht ausgleichen.

Eine verbogene Welle, verschlissene Lager, beschädigte Hülse, lose Kupplung oder falsche Ausrichtung können den rotierenden Ring im Betrieb vom Gegenring abheben.

Deshalb bleiben manche Dichtungen bei stillstehender Pumpe trocken und beginnen erst bei drehender Welle zu lecken.

Typische Anzeichen

  • Leckage nur während des Betriebs
  • Ungleichmäßiger Gleitflächenverschleiß
  • Breite oder unterbrochene Kontaktspur
  • Ungewöhnliche Lagergeräusche
  • Starke Schwingungen
  • Wiederholter Dichtungsausfall
  • Leckage ändert sich mit der Pumpendrehzahl

So beheben Sie die Ursache

Messen Sie Wellenrundlauf, axiales Spiel und Kupplungsausrichtung mit geeigneten Messgeräten.

Untersuchen Sie Lager, Welle, Hülse, Kupplung und Pumpenbefestigung. Beheben Sie mechanische Mängel vor dem Einbau einer weiteren Dichtung.

Andernfalls kann auch die nächste Dichtung auf dieselbe Weise ausfallen.

8. Trockenlauf oder Lufteinschlüsse

Die Gleitflächen sind zur Schmierung und Kühlung auf das Fördermedium oder eine separate Versorgungsflüssigkeit angewiesen.

Startet die Pumpe bei leerem Dichtungsraum, können die Flächen innerhalb kurzer Zeit schädliche Reibungswärme entwickeln.

Eingeschlossene Luft kann ähnliche Probleme verursachen, weil sie Wärme deutlich schlechter abführt als Flüssigkeit.

Häufige Ursachen

  • Pumpe wurde nicht mit Flüssigkeit gefüllt
  • Dichtungsraum wurde nicht entlüftet
  • Saugventil blieb geschlossen
  • Flüssigkeitsstand war zu niedrig
  • Spülleitung war geschlossen oder verstopft
  • Pumpe verlor die Ansaugung
  • Luft trat in die Saugleitung ein

Typische Anzeichen

  • Hochfrequentes Geräusch beim Start
  • Schneller Temperaturanstieg
  • Gerissene oder blasig geschädigte Kohlegleitflächen
  • Hitzeverfärbungen an Metallteilen
  • Polierte oder verfärbte Gleitflächen
  • Leckage kurz nach dem Anlauf

So beheben Sie die Ursache

Füllen und entlüften Sie Pumpe und Dichtungsraum vor dem Start vollständig.

Prüfen Sie, ob das Saugsystem kontinuierlich Flüssigkeit zuführt. Stellen Sie vor dem Anfahren der Hauptpumpe außerdem die Spülung beziehungsweise Sperrflüssigkeitsversorgung sicher.

Sind die Gleitflächen bereits thermisch beschädigt, müssen sie vor dem Wiederanlauf ausgetauscht werden.

9. Ungeeignete Gleitflächen- oder Elastomerwerkstoffe

Selbst eine mechanisch korrekt montierte Dichtung kann lecken, wenn ihre Werkstoffe nicht zum Fördermedium passen.

Chemische Unverträglichkeit kann Elastomere quellen, erweichen, schrumpfen, reißen oder verhärten lassen. Ungeeignete Gleitflächenwerkstoffe können korrodieren, Blasen bilden, stark verschleißen oder thermisch geschädigt werden.

Bei einer zuverlässigen Werkstoffauswahl für Gleitringdichtungen müssen folgende Angaben berücksichtigt werden:

  • Fördermedium
  • Chemische Konzentration
  • Reinigungschemikalien
  • Spülflüssigkeit
  • Temperatur
  • Druck
  • Feststoffe und abrasive Partikel
  • Trockenlaufrisiko
  • Anfahr- und Abstellbedingungen

Typische Anzeichen

  • Gequollene O-Ringe
  • Weicher oder klebriger Gummi
  • Verhärtete oder gerissene Elastomere
  • Korrodierte Metallteile
  • Lochfraß an Gleitflächen
  • Schnell zunehmende Leckage nach Medienkontakt

So beheben Sie die Ursache

Ermitteln Sie die genaue Zusammensetzung und Temperatur des Mediums.

Prüfen Sie anschließend Gleitflächen, Elastomere, Metallteile und Montagegleitmittel auf Eignung für die tatsächliche Anwendung. Bestimmen Sie einen Elastomerwerkstoff niemals allein anhand seiner Farbe.

10. Betriebsbedingungen außerhalb der Dichtungsgrenzen

Die Ersatzdichtung muss zu tatsächlichem Druck, Temperatur, Drehzahl und Drehrichtung passen.

Auch bei korrekten Einbaumaßen kann eine Dichtung lecken, wenn die Pumpe außerhalb des vorgesehenen Einsatzbereichs betrieben wird.

Zu überprüfende Betriebswerte

  • Normaler Druck im Dichtungsraum
  • Maximaldruck
  • Druckstöße
  • Fördermedientemperatur
  • Temperatur beim Anfahren
  • Wellendrehzahl
  • Drehrichtung
  • Vakuumbedingungen
  • Häufigkeit von Start- und Stoppvorgängen

Zu hoher Druck kann die Gleitflächen überlasten oder Sekundärdichtungen herausdrücken. Hohe Temperaturen können Elastomere schwächen und die Gleitflächengeometrie verändern.

Manche Gleitringdichtungen besitzen außerdem drehrichtungsabhängige Federn oder Förderstrukturen. Eine falsche Drehrichtung kann Bauteile lösen oder die vorgesehene Zirkulation beeinträchtigen.

So beheben Sie die Ursache

Vergleichen Sie die gemessenen Betriebsbedingungen mit den Daten von Dichtung und Pumpe.

Orientieren Sie sich nicht ausschließlich am Pumpenaustrittsdruck; der Druck im Dichtungsraum kann davon abweichen.

11. Probleme mit Spülung, Quench, Kühlung oder Sperrsystem

Eine korrekt eingebaute Gleitringdichtung kann dennoch lecken, wenn ihr Versorgungssystem nicht richtig arbeitet.

Verstopfte Leitungen, geschlossene Ventile, vertauschte Anschlüsse, zu geringer Sperrdruck, verschmutzte Versorgungsflüssigkeit oder Lufteinschlüsse können Schmierung und Kühlung verhindern.

Das sollten Sie prüfen

Kontrollieren Sie:

  • Spülein- und -austritt
  • Kühlwasserstrom
  • Quench-Anschlüsse
  • Sperrflüssigkeitsstand
  • Sperrflüssigkeitsdruck
  • Zustand der Pufferflüssigkeit
  • Filter und Schmutzfänger
  • Ventilstellungen
  • Strömungsrichtung
  • Entlüftungsstellen

Bei einer druckbeaufschlagten Doppeldichtung kann zu geringer Sperrflüssigkeitsdruck das Eindringen von Fördermedium in das Dichtungssystem begünstigen. Zu hoher Druck kann wiederum andere Betriebsprobleme verursachen.

So beheben Sie die Ursache

Vergleichen Sie die tatsächliche Verschlauchung bzw. Rohrführung mit den freigegebenen Rohrleitungsplänen für Gleitringdichtungen oder der Anlagenanleitung.

Beseitigen Sie Verstopfungen, öffnen Sie erforderliche Ventile, entlüften Sie eingeschlossene Luft und stellen Sie korrekten Flüssigkeitsdruck sowie ausreichenden Durchfluss vor dem Wiederanlauf her.

12. Falsche Dichtungsgröße oder Bauform

Zwei Gleitringdichtungen können nahezu gleich aussehen und dennoch in folgenden Merkmalen voneinander abweichen:

  • Wellendurchmesser
  • Einbaulänge
  • Gegenringabmessungen
  • Federkräfte
  • Gleitflächenwerkstoffe
  • Entlastungsverhältnis
  • Drehrichtung
  • Zulässige Druckbelastung

Eine Dichtung, die sich auf die Welle schieben lässt, ist nicht automatisch die richtige Ersatzdichtung.

Schon eine kleine Abweichung im Wellendurchmesser kann die Sekundärdichtung beschädigen. Ebenso verändert eine falsche Gegenringdicke die Federkompression.

So beheben Sie die Ursache

Prüfen Sie Pumpenhersteller, Pumpenmodell, Artikelnummer, Wellendurchmesser, Gegenringmaße, Einbaulänge und Betriebsbedingungen.

Ist die Teilenummer nicht verfügbar, lässt sich die passende Ersatz-Gleitringdichtung identifizieren, indem Pumpenangaben, präzise Maße, Fotos und Betriebsdaten gemeinsam ausgewertet werden.

Leckagen an Gleitringdichtungen Schritt für Schritt untersuchen

Schritt 1: Pumpe stoppen und absichern

Stoppen Sie die Anlage, wenn die Leckage dauerhaft ist, zunimmt, gefährliche Stoffe freisetzt oder benachbarte Bauteile beeinträchtigt.

Sichern Sie den Antrieb gegen Wiedereinschalten, sperren Sie die Pumpe ab, bauen Sie den Druck ab und lassen Sie das Medium gemäß den betrieblichen Sicherheitsvorschriften kontrolliert ab beziehungsweise fangen Sie es auf.

Untersuchen Sie niemals eine unter Druck stehende oder rotierende Dichtung.

Schritt 2: Bereich reinigen und Leckageweg lokalisieren

Reinigen und trocknen Sie Dichtungsdeckel, Welle, Hülse und benachbarte Rohrleitungen.

Führen Sie danach eine freigegebene statische oder kontrollierte Betriebsprüfung durch. Bestimmen Sie den ersten Punkt, an dem Flüssigkeit sichtbar wird.

Mögliche Austrittsstellen sind:

  • Die Gleitflächen
  • Der Gegenringsitz
  • Welle oder Wellenschutzhülse
  • Die Deckeldichtung
  • Ein Anschluss des Versorgungssystems
  • Ein anderes Pumpenbauteil

Schritt 3: Montageanleitung kontrollieren

Vergleichen Sie die ausgeführte Montage mit den Anweisungen für Pumpe und Dichtung.

Prüfen Sie Bauteilreihenfolge, Orientierung, Einbaulänge, Schraubenanzugsmoment, Einstellclips, Drehrichtung und Schmiermittel.

Fotos von der Montage können helfen, fehlende oder verkehrt eingebaute Teile zu erkennen.

Schritt 4: Welle von Hand drehen

Drehen Sie die Welle nach Bestätigung sicherer Bedingungen vorsichtig von Hand.

Die Welle sollte sich gleichmäßig drehen lassen, ohne Schleifen, Klemmen oder ungewöhnlichen Widerstand.

Schwergängigkeit kann auf übermäßige Federvorspannung, Fluchtungsfehler, Montagefehler oder Berührung zwischen rotierenden und stationären Bauteilen hindeuten.

Schritt 5: Gleitflächen und Sekundärdichtungen untersuchen

Demontieren Sie die Dichtung sorgfältig und bewahren Sie die Bauteile für die Schadensanalyse auf.

Reinigen Sie nicht sofort sämtliche Spuren des Schadens weg.

Fotografieren Sie zunächst:

  • Trag- und Kontaktspuren der Gleitflächen
  • Abplatzungen und Risse
  • Elastomerschäden
  • Hitzeverfärbungen
  • Ablagerungen
  • Verschleißbilder
  • Federzustand

Diese Merkmale helfen zu unterscheiden, ob Verunreinigung, Trockenlauf, Fluchtungsfehler, chemische Einwirkung oder Montagefehler zum Ausfall führten.

Schritt 6: Kritische Maße kontrollieren

Messen Sie:

  • Wellen- oder Hülsendurchmesser
  • Innendurchmesser der rotierenden Dichtung
  • Außendurchmesser des Gegenrings
  • Gegenringdicke
  • Freie Länge
  • Montierte Einbaulänge
  • Zentrierbund des Dichtungsdeckels
  • Positionen der Wellenabsätze

Vergleichen Sie diese Werte mit der Dichtungszeichnung oder den ursprünglichen Pumpenspezifikationen.

Schritt 7: Zustand der Pumpe prüfen

Konzentrieren Sie sich nicht ausschließlich auf die Dichtung, sondern untersuchen Sie die Pumpe als Gesamtsystem.

Prüfen Sie:

  • Wellenrundlauf
  • Axiale Wellenbewegung
  • Lagerzustand
  • Kupplungsausrichtung
  • Oberfläche der Wellenschutzhülse
  • Laufradauswuchtung
  • Fundament
  • Rohrleitungskräfte
  • Schwingungen

Wiederholt auftretende Leckagen weisen häufig auf ein Problem der Pumpe oder Anlage hin.

Schritt 8: Tatsächliche Betriebsbedingungen prüfen

Stellen Sie sicher, dass die Dichtung mit richtigem Medium, Druck, Temperatur, Schmierung, Kühlung und Spülung versorgt wird.

Kontrollieren Sie zudem, ob die Pumpe in der Nähe ihres vorgesehenen Betriebspunkts läuft.

Kavitation, zu geringe Fördermenge, instabile Ansaugung und Druckschwankungen können auch eine korrekt montierte Dichtung schädigen.

Schritt 9: Kontrollierten Wiederanlauf durchführen

Nach Beseitigung der festgestellten Ursachen:

  1. Pumpe füllen und entlüften.
  2. Dichtungsversorgungssystem starten.
  3. Kühl- beziehungsweise Spülstrom bestätigen.
  4. Falls vorgeschrieben, Welle von Hand durchdrehen.
  5. Pumpe nach Herstellervorgaben starten.
  6. Druck, Temperatur, Schwingungen und Leckage beobachten.
  7. Bei zunehmender Leckage oder ungewöhnlichen Geräuschen sofort stoppen.

Betreiben Sie eine neu montierte undichte Dichtung nicht in der Hoffnung weiter, dass sie sich selbst abdichtet.

Gleitringdichtung erneut montieren oder ersetzen?

Eine erneute Montage kommt nur infrage, wenn:

  • Die Gleitflächen unbeschädigt sind
  • Die Dichtflächen sauber und eben geblieben sind
  • Die Elastomere weder Einschnitte noch Verformungen aufweisen
  • Feder und Mitnehmerteile in einwandfreiem Zustand sind
  • Der Hersteller eine Wiederverwendung ausdrücklich erlaubt
  • Der Montagefehler erkannt und behoben wurde

Eine neue Dichtung ist erforderlich bei:

  • Ausgebrochenen oder gerissenen Gleitflächen
  • Tiefen Kratzern
  • Thermischen Schäden
  • Blasenbildung an Kohlegleitflächen
  • Verformten Elastomeren
  • Korrosion an Metallteilen
  • Beschädigten Federn
  • Falscher Werkstoffauswahl
  • Falschen Abmessungen
  • Unklaren Folgeschäden nach starkem Trockenlauf

Geben Sie bei der Auswahl von Ersatz-Gleitringdichtungen für Pumpen vollständige Pumpen- und Betriebsdaten an. Bestellen Sie nicht ausschließlich nach optischer Ähnlichkeit.

Leckagen nach der Montage vorbeugen

Verwenden Sie für jeden Einbau und Anlauf ein einheitliches Verfahren.

Vor der Montage

  • Richtiges Dichtungsmodell und passende Werkstoffe bestätigen
  • Wellen- und Gegenringabmessungen kontrollieren
  • Wellenschutzhülse und Dichtungsraum prüfen
  • Grate und scharfe Kanten entfernen
  • Wellenrundlauf und Lagerzustand prüfen
  • Saubere Werkzeuge und einen sauberen Arbeitsplatz vorbereiten
  • Pumpen- und Dichtungsanleitung lesen

Während der Montage

  • Gleitflächen sauber halten
  • Gleitflächen vor Schlägen schützen
  • Verträgliches Montagegleitmittel verwenden
  • O-Ringe vor Gewinden und Passfedernuten schützen
  • Gegenring rechtwinklig einsetzen
  • Richtige Einbaulänge einstellen
  • Deckelschrauben gleichmäßig anziehen
  • Einstellclips der Patronendichtung bis zur vorgeschriebenen Montagephase eingesetzt lassen
  • Drehrichtung kontrollieren

Vor dem Anfahren

  • Pumpe mit Flüssigkeit füllen
  • Dichtungsraum füllen und entlüften
  • Spül-, Kühl- oder Sperrsystem starten
  • Erforderliche Ventile öffnen
  • Welle von Hand drehen
  • Sicherstellen, dass keine Bauteile klemmen
  • Korrekte Pumpendrehrichtung bestätigen

Während des Betriebs

  • Leckage überwachen
  • Druck und Temperatur kontrollieren
  • Auf Schwingungen und ungewöhnliche Geräusche achten
  • Trockenlauf verhindern
  • Spülleitungen sauber halten
  • Betriebsänderungen und Wartungsarbeiten dokumentieren

Eine schriftliche Montage- und Wartungsanleitung für Gleitringdichtungen hilft dem Wartungsteam, bei jeder Reparatur dieselben Prüfschritte einzuhalten.

Welche Angaben benötigt der Gleitringdichtungs-Lieferant?

Für eine technische Beratung sollten Sie folgende Informationen bereitstellen:

  • Pumpenhersteller und Pumpenmodell
  • Seriennummer der Pumpe
  • Artikelnummer der Gleitringdichtung
  • Scharfe Fotos sämtlicher Bauteile
  • Wellen- oder Hülsendurchmesser
  • Gegenringabmessungen
  • Einbaulänge
  • Gleitflächenwerkstoffe
  • Elastomerwerkstoff
  • Fördermedium
  • Chemische Konzentration
  • Temperatur
  • Druck im Dichtungsraum
  • Wellendrehzahl
  • Drehrichtung
  • Angaben zum Spül- oder Sperrsystem
  • Zeitpunkt des Leckagebeginns
  • Ort des Flüssigkeitsaustritts
  • Fotos der beschädigten Gleitflächen

Mit vollständigen Angaben kann der Lieferant Montagefehler, ungeeignete Betriebsbedingungen, Pumpenschäden und eine falsche Dichtungsauswahl besser unterscheiden.

Häufige Fragen (FAQ)

Warum ist meine Gleitringdichtung unmittelbar nach dem Einbau undicht?

Sofortige Leckage weist häufig auf beschädigte oder verunreinigte Gleitflächen, einen falsch montierten O-Ring, eine falsche Einbaulänge, einen schief sitzenden Gegenring oder Trockenlauf beim Start hin.

Prüfen Sie zunächst, ob die Flüssigkeit schon bei Stillstand oder erst bei rotierender Welle austritt.

Darf eine neue Gleitringdichtung beim Start lecken?

In einzelnen Anwendungen kann vorübergehend eine leichte Benetzung auftreten. Dauerhaft sichtbares Tropfen oder zunehmender Flüssigkeitsaustritt sind bei den meisten Gleitringdichtungen für Flüssigkeitspumpen jedoch nicht normal.

Stoppen und untersuchen Sie die Pumpe, wenn sich die Leckage nicht rasch stabilisiert.

Kann zu starkes Anziehen eine Gleitringdichtung undicht machen?

Ja. Ein zu hohes Anzugsmoment der Deckelschrauben kann Dichtungsdeckel, Gegenring, Flachdichtung oder Dichtungsraum verformen.

Zu starke Federkompression erhöht außerdem Flächenbelastung und Reibungswärme. Beachten Sie deshalb die vorgegebene Anzugsreihenfolge und Einbaulänge.

Kann ich eine nach dem Einbau undichte Gleitringdichtung wiederverwenden?

Das kommt nur infrage, wenn Gleitflächen, Elastomere, Federn und Mitnehmerteile unbeschädigt sind und der Hersteller die Wiederverwendung gestattet.

Bei gerissenen Gleitflächen, tiefen Kratzern, Hitzeschäden, gequollenen Elastomeren oder unklaren Trockenlaufschäden ist ein Ersatz erforderlich.

Warum leckt die Gleitringdichtung nur bei laufender Pumpe?

Leckage ausschließlich während des Betriebs weist oft auf Wellenrundlauf, Fluchtungsfehler, Schwingungen, Kavitation, Druckschwankungen oder unzureichenden Gleitflächenkontakt hin.

Prüfen Sie Lager, Welle, Hülse, Kupplung, Fundament und Betriebspunkt.

Warum wird die Dichtung erst undicht, wenn die Pumpe heiß wird?

Temperatur kann Gleitflächen verformen, Elastomere schwächen, Federkräfte verändern oder unverträglichen Gummi quellen beziehungsweise erweichen lassen.

Prüfen Sie tatsächliche Medientemperatur, Kühlstrom, Werkstoffgrenzen und Wärmeausdehnung der Pumpenbauteile.

Warum tritt die Leckage erst nach dem Abschalten auf?

Mögliche Ursachen sind eingeschlossener Restdruck, Druckumkehr, thermische Bewegungen, eine beschädigte statische Dichtung oder ein Abfließen von Flüssigkeit durch den Dichtungsraum.

Beobachten Sie den genauen Leckageweg und kontrollieren Sie die Abstellreihenfolge.

Kann ungeeignetes Dichtungsmaterial sofortige Leckage verursachen?

Ja. Chemisch unverträgliche Elastomere können schnell quellen oder erweichen; ungeeignete Gleitflächen können durch Chemie oder Hitze geschädigt werden.

Prüfen Sie immer die vollständige Medienzusammensetzung einschließlich Reinigungs- und Spülchemikalien.

Fazit

Ist eine Gleitringdichtung nach dem Einbau undicht, bedeutet das nicht automatisch, dass das Neuteil fehlerhaft ist.

Oft sind Verschmutzung, beschädigte Gleitflächen, falsche Federkompression, verdrehte O-Ringe, Wellenrundlauf, Trockenlauf, ungeeignete Werkstoffe oder ein falsch angeschlossenes Versorgungssystem die eigentliche Ursache.

Lokalisieren Sie deshalb zuerst den genauen Austrittsweg, bevor Sie die Dichtung erneut ersetzen. Kontrollieren Sie Einbaumaße, Gleitflächen, Sekundärdichtungen, Pumpenzustand und tatsächliche Betriebsbedingungen.

Für Hilfe bei Identifikation und Ersatz kontaktieren Sie Hongteng Seals mit aussagekräftigen Fotos, Pumpeninformationen, den entscheidenden Maßen sowie Medien- und Betriebsdaten. Vollständige Angaben ermöglichen eine geeignete Empfehlung und reduzieren das Risiko wiederholter Leckagen.

Schreibe einen Kommentar

Deine E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert

Nach oben scrollen
