Ersatz-Gleitringdichtungen für Wilo-Pumpen


Hong Teng liefert unabhängig gefertigte Ersatz- Gleitringdichtungen für Wilo-Pumpen für ausgewählte Umwälz-, Abwasser-, Schmutzwasser-, Tauch- und Industrieanwendungen.

Unser aktuelles Wilo-Sortiment umfasst Dichtungen für ausgewählte Pumpen der Reihen EMU, PH, PB-H, HIPH und PHI sowie verwandte Ausführungen. Wellendurchmesser, Dichtungskonstruktion und Werkstoffe unterscheiden sich je nach Pumpenmodell und Betriebsbedingungen.

Entdecken Sie unten die verfügbaren Dichtungen für Wilo-Pumpen oder senden Sie uns vor der Bestellung die vollständige Pumpenbezeichnung, das Typenschild sowie Fotos und Abmessungen der alten Dichtung zur Kompatibilitätsprüfung.

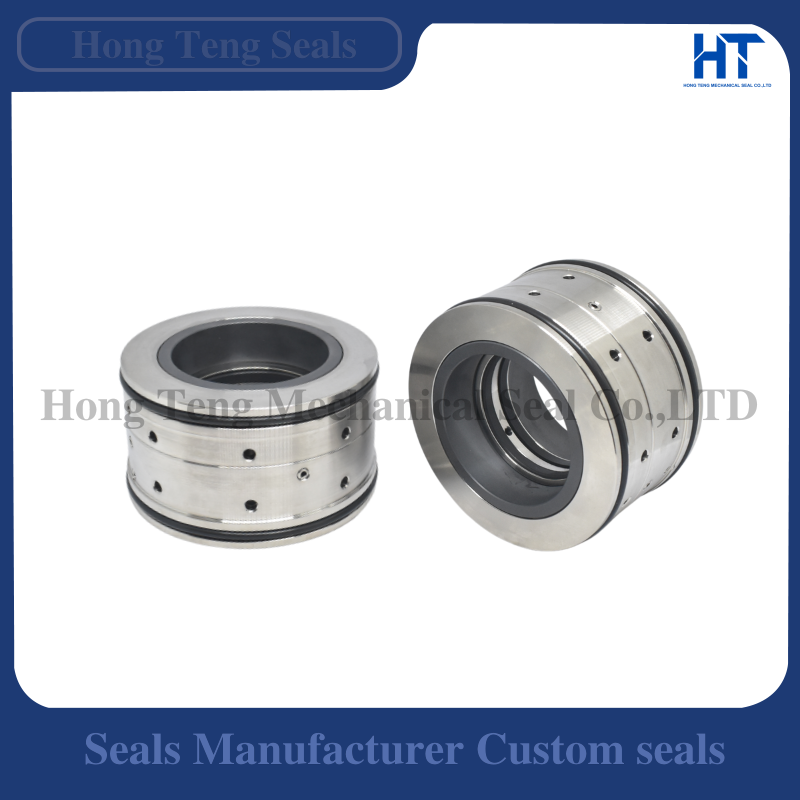

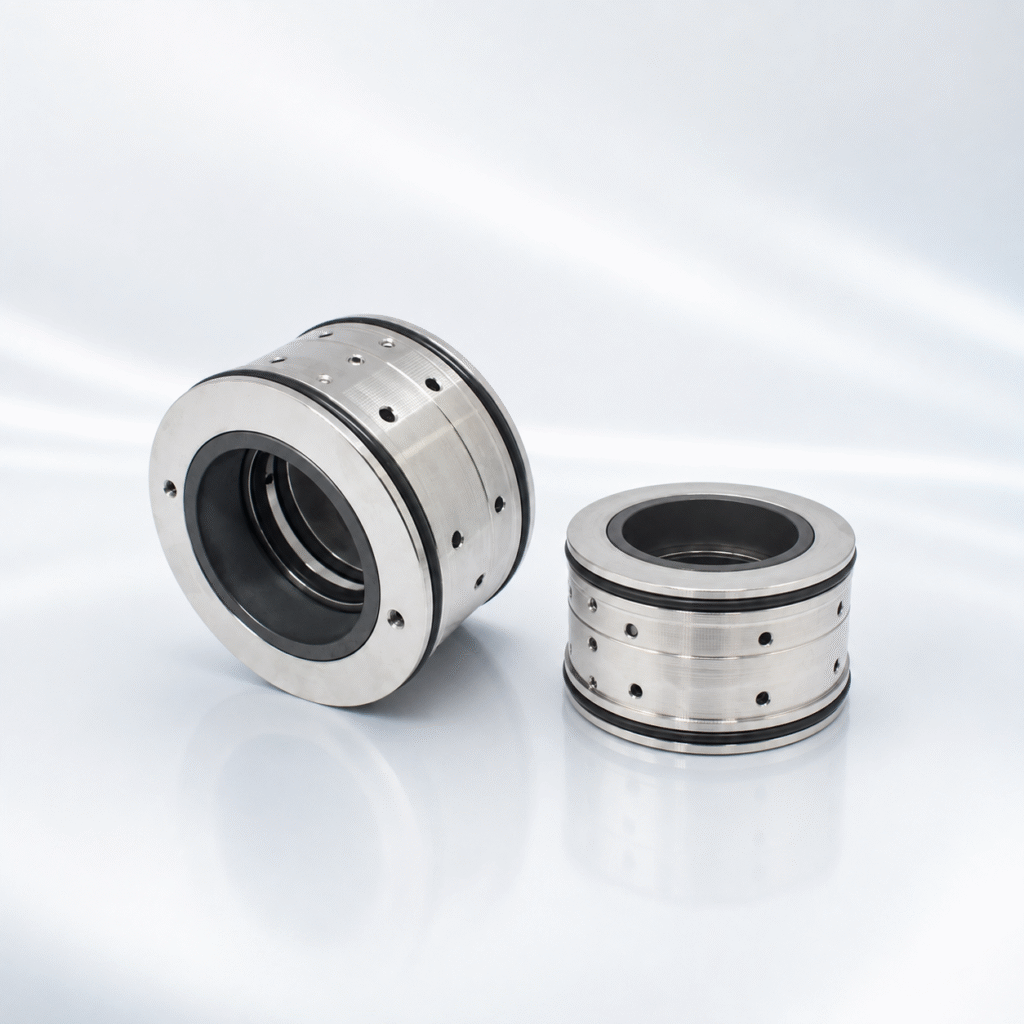

Ersatz-Patronengleitringdichtung für Wilo-Pumpen mit Edelstahlgehäuse und Dichtflächen

Passende Wilo-Gleitringdichtung nach Pumpenreihe oder Referenz finden

Die folgende Tabelle bietet eine erste Orientierung zu aktuell bei Hong Teng erhältlichen Wilo-Ersatzdichtungen. Dichtungsbauart und -anordnung können je nach Pumpenreihe, Motorvariante und Wellendurchmesser unterschiedlich sein. Prüfen Sie daher vor der Bestellung das vollständige Pumpenmodell und die vorhandene Dichtung.

Pumpenreihe / AnwendungDichtungsreferenzGrößeDichtungsbauartAktion
Wilo EMU-Pumpen und Rührwerke EMU-Ersatzdichtung 35 / 50 / 75 mm Gleitringdichtungseinheit Dichtung ansehen
PH / PB-H / HIPH / PHI 156 8 / 12 / 15 mm Gleitringdichtung der Serie 156 Dichtung ansehen
Weitere Wilo- / 156-Baureihenanwendungen 156 Series 8–30 mm Komponenten-Gleitringdichtung Dichtung ansehen
Wichtig: Die Wilo-Pumpenbaureihe oder der Wellendurchmesser allein reichen zur Bestimmung der richtigen Gleitringdichtung möglicherweise nicht aus. Tauch- und Abwasserpumpen können unterschiedliche Dichtungsanordnungen auf der Medien- und Motorseite besitzen. Prüfen Sie vor der Bestellung das vollständige Pumpenmodell, die Einbauposition und die ausgebaute Dichtung.

Sie finden Ihre Wilo-Dichtung nicht in der Tabelle? Senden Sie uns Pumpenmodell, Typenschild, Dichtungsposition sowie Fotos und Maße der alten Dichtung zur Identifizierung →

Alle Ersatz-Gleitringdichtungen für Wilo-Pumpen

Entdecken Sie unsere verfügbaren Ersatzdichtungen für Wilo-Pumpen, darunter EMU-Tauch- und Abwasserpumpen, Umwälzpumpen und ausgewählte Ausführungen der Reihen PH, PB-H, HIPH und PHI.

Ist die benötigte Wilo-Dichtung nicht aufgeführt, senden Sie uns das vollständige Pumpenmodell, das Typenschild sowie Fotos und Abmessungen der alten Dichtung zur Identifizierung.

Die Kompatibilität hängt von der Pumpenausführung und der Dichtungsanordnung ab. Prüfen Sie vor der Bestellung das Pumpenmodell und die vorhandene Dichtung.

Ihr Wilo-Pumpenmodell ist nicht aufgeführt?

Wenn Sie die benötigte Wilo-Dichtung nicht finden, senden Sie uns Pumpenmodell, Typenschild sowie Fotos und Maße der alten Dichtung zur Identifizierung.

Wilo-Pumpenbaureihen und Dichtungsreferenzen

Wilo fertigt Pumpenbaureihen für Abwasser, Schmutzwasser, Wasserumwälzung, Gebäudetechnik und Industrieanwendungen. Die Dichtungskonstruktion kann sich zwischen Tauchpumpenmotoren, Umwälzpumpen und anderen Pumpenausführungen erheblich unterscheiden. Daher sollten Pumpenreihe und vorhandene Dichtungsanordnung gemeinsam bestimmt werden.

TAUCH- UND ABWASSERPUMPEN

Wilo-EMU-Pumpen

Wilo-EMU-Pumpen werden häufig in Abwasser-, Schmutzwasser-, Tauch- und Industrieanwendungen eingesetzt. Je nach Motor- und Pumpenausführung kann das Dichtungssystem aus einer Gleitringdichtung auf der Medienseite und einem Radialwellendichtring auf der Motorseite bestehen oder zwei voneinander unabhängig wirkende Gleitringdichtungen besitzen.

Aktuelle Hong Teng Referenz: EMU-Ersatzdichtung in 35 / 50 / 75 mm

UMWÄLZ- UND WASSERPUMPEN

Wilo PH / PB-H / HIPH / PHI

Ausgewählte Wilo-Pumpen der Reihen PH, PB-H, HIPH und PHI können Ersatz-Gleitringdichtungen der Serie 156 verwenden. Die genaue Dichtungsgröße und Gegenringgeometrie müssen jedoch anhand der Pumpe und der ausgebauten Dichtung überprüft werden.

Aktuelle Hong Teng-Referenz: 156 · 8 / 12 / 15 mm

DICHTUNGSREFERENZEN

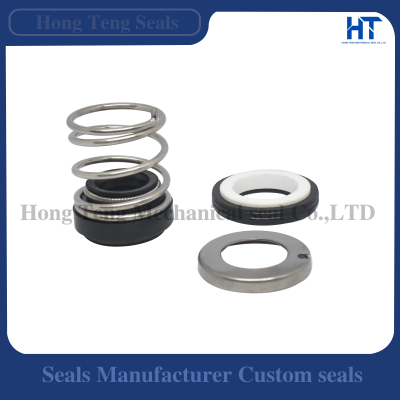

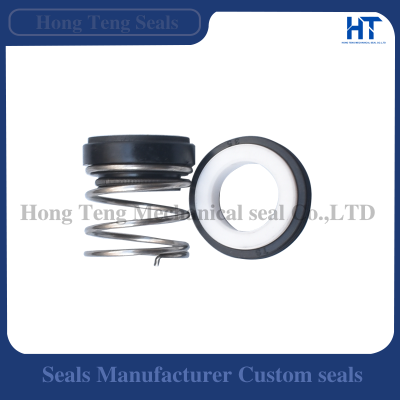

Gleitringdichtungen der Serie 156

Die Gleitringdichtungsfamilie 156 ist für verschiedene Wellendurchmesser verfügbar und kann als Ersatzreferenz für ausgewählte Pumpenanwendungen dienen. Der Wellendurchmesser allein belegt keine Kompatibilität, da sich Gegenringmaße, Einbaulänge und Werkstoffe unterscheiden können.

OTHER WILO APPLICATIONS

WEITERE WILO-PUMPEN

Weitere Wilo-Pumpenausführungen

Wilo bietet zahlreiche weitere Abwasser-, Umwälz-, mehrstufige und Industriepumpenbaureihen an, die in unserem aktuellen Sortiment noch nicht aufgeführt sind. Nutzen Sie bei nicht gelisteten Modellen das vollständige Typenschild, die ausgebauten Dichtungsteile und die gemessenen Abmessungen für die Ersatzteilidentifizierung.

Priorität bei der Identifizierung: Pumpenmodell + Dichtungsposition + alte Dichtung + Maße

Warum die Dichtungsposition bei Wilo-Pumpen wichtig ist

Bei vielen Wilo-Tauchpumpen müssen die medienseitige und die motorseitige Dichtung nicht baugleich sein. Manche Ausführungen verwenden eine Gleitringdichtung und einen Radialwellendichtring, andere zwei Gleitringdichtungen. Bestimmen Sie vor der Auswahl immer, welche Dichtungsposition ersetzt werden soll.

Die richtige Gleitringdichtung für eine Wilo-Pumpe identifizieren

Wilo-Ersatzdichtungen sollten anhand des vollständigen Pumpenmodells, der Dichtungsposition, der vorhandenen Konstruktion und der tatsächlichen Maße gemeinsam bestimmt werden. Dies ist besonders bei Tauchpumpen wichtig, da Medien- und Motorseite unterschiedlich abgedichtet sein können.

01 Wilo-Pumpenmodell bestimmen

Erfassen Sie die vollständige Pumpen- beziehungsweise Motorbezeichnung vom Wilo-Typenschild. Bei EMU-Anlagen sollten möglichst die vollständige Pumpen- und Motorreferenz angegeben werden.

02 Dichtungsposition bestimmen

Prüfen Sie, ob die ausgebaute Dichtung auf der Medienseite, auf der Motorseite oder innerhalb einer doppeltwirkenden Dichtungsanordnung sitzt. Gehen Sie nicht davon aus, dass beide Positionen dieselbe Gleitringdichtung verwenden.

03 Vorhandene Dichtung vermessen

Messen Sie Wellendurchmesser, rotierende Einheit, Außendurchmesser und Dicke des Gegenrings sowie die Einbaulänge. Bei Patronen- oder Doppeldichtungseinheiten erfassen Sie auch die vollständigen Baugruppenmaße.

04 Werkstoffe und Pumpeneinsatz prüfen

Erfassen Sie Fördermedium, Feststoffanteil, Betriebstemperatur und vorhandene Gleitflächen- und Elastomerwerkstoffe. Abwasser- und Tauchpumpenanwendungen können die Dichtung deutlich anders beanspruchen als Umwälzpumpen für sauberes Wasser.

WILO-DICHTUNGSIDENTIFIZIERUNG

Diese Angaben benötigen wir

Für eine schnellere Identifizierung übermitteln Sie möglichst viele der folgenden Angaben:

Gleitringdichtungswerkstoffe für Wilo-Pumpen

Die Werkstoffe sind nach Wilo-Pumpenbaureihe, Dichtungsposition, Fördermedium und Betriebsbedingungen auszuwählen. Abwasser- und Tauchpumpen erfordern häufig härtere Gleitpaarungen als Anwendungen mit sauberem Wasser in Umwälzpumpen.

REFERENZ FÜR ABWASSERPUMPEN

Siliziumkarbid / Siliziumkarbid

Siliziumkarbid/Siliziumkarbid wird bei ausgewählten Wilo-EMU-Abwasser- und Tauchpumpenausführungen häufig auf der Medienseite eingesetzt, da die Gleitpaarung unter anspruchsvollen Flüssigkeitsbedingungen verschleißfest ist.

Wilo-EMU-FA-Referenz: medienseitige Gleitringdichtung SiC/SiC

MOTORSEITIGE AUSFÜHRUNGEN

Kohle / Keramik und SiC-Varianten

Abhängig von der Wilo-Motorvariante kann auf der Motorseite ein Radialwellendichtring oder eine Gleitringdichtung mit Gleitpaarungen aus Kohle/Keramik oder Siliziumkarbid eingesetzt werden.

Bestimmen Sie vor der Werkstoffauswahl immer die Dichtungsposition.

SEKUNDÄRDICHTUNGEN

NBR, FKM und weitere Elastomere

Sekundärdichtungswerkstoffe variieren nach Pumpenausführung, Fördermedium und Betriebsbedingungen. NBR und FKM kommen in Dichtungssystemen von Wilo-Tauchpumpen vor; Ersatz-Gleitringdichtungen der Serie 156 können je nach Ausführung auch mit anderen Elastomeren geliefert werden.

Prüfen Sie vor einem Austausch die chemische Beständigkeit und die zulässige Temperatur.

Werkstoffauswahl nach Anwendung treffen

Wählen Sie eine Wilo-Gleitringdichtung nicht allein nach Wellendurchmesser oder Gleitflächenwerkstoff aus. Prüfen Sie vor der endgültigen Werkstoffwahl Pumpenmodell, ursprüngliche Dichtungsspezifikation, Fördermedium, Temperatur und mögliche chemische Belastungen.

Weiterführende Wilo- und Gleitringdichtungs-Ratgeber

Diese Anleitungen helfen Ihnen, Wilo-Ersatzdichtungen zu identifizieren, alte Bauteile zu vermessen und Dichtungsvarianten für Abwasser- und Doppeldichtungspumpen zu vergleichen.

IDENTIFIZIERUNG

Die richtige Gleitringdichtung für Ihre Pumpe identifizieren

Erfahren Sie, wie Sie Pumpendaten, Teile der alten Dichtung, Abmessungen und Betriebsbedingungen für die Ersatzteilidentifizierung gemeinsam auswerten.

Messanleitung lesen →

VERMESSUNG

So messen Sie eine Gleitringdichtung

Messen Sie Welle, rotierende Dichtung, Gegenring und Einbaulänge, bevor Sie eine unbekannte Wilo-Ersatzdichtung bestellen.

Messanleitung lesen →

WERKSTOFFE FÜR ABWASSERANWENDUNGEN

Gleitringdichtungswerkstoffe für Abwasser- und Schlammpumpen

Vergleichen Sie Dichtungswerkstoffe für feststoffhaltige, abrasive Medien und anspruchsvolle Abwasseranwendungen.

Messanleitung lesen →

DICHTUNGSANORDNUNG

Einfach- und doppeltwirkende Gleitringdichtungen im Vergleich

Erfahren Sie, wie sich einfache und doppelte Dichtungsanordnungen unterscheiden und warum die richtige Dichtungsposition entscheidend ist.

Messanleitung lesen →

Häufige Fragen zu Gleitringdichtungen für Wilo-Pumpen

Hier finden Sie Antworten auf häufige Fragen zur Identifizierung und zum Austausch von Wilo-Gleitringdichtungen.

Wie identifiziere ich die passende Gleitringdichtung für eine Wilo-Pumpe?

Beginnen Sie mit der vollständigen Wilo-Pumpen- und Motorbezeichnung. Prüfen Sie anschließend die Dichtungsposition und die Maße der vorhandenen Gleitringdichtung. Bei Tauchpumpen muss vor der Ersatzteilwahl geklärt werden, ob die Medien- oder Motorseite betroffen ist.

Nein. Je nach Motorvariante kann eine Wilo-EMU-Pumpe auf der Medienseite eine Gleitringdichtung und auf der Motorseite einen Radialwellendichtring verwenden oder zwei voneinander unabhängig wirkende Gleitringdichtungen besitzen. Prüfen Sie vor dem Austausch stets die vorhandene Ausführung.

Unser derzeitiges EMU-Ersatzteilsortiment umfasst Ausführungen in 35, 50 und 75 mm. Die endgültige Kompatibilität muss anhand des Pumpenmodells, der Dichtungsposition und der Maße der alten Dichtung bestätigt werden.

Welche Wilo-Pumpen verwenden die Gleitringdichtung der Baureihe 156?

Unser aktuelles Ersatzteilsortiment der Serie 156 umfasst ausgewählte Anwendungen für Wilo-Pumpen PH, PB-H, HIPH und PHI in 8, 12 und 15 mm. Weitere Größen der Serie 156 sind verfügbar; vor der Bestellung müssen aber die vollständigen Pumpen- und Dichtungsmaße geprüft werden.

In vielen Fällen ja. Senden Sie die vollständige Pumpenbezeichnung, das Typenschild, die Dichtungsposition sowie Fotos der rotierenden und stationären Bauteile, den Wellendurchmesser und weitere wichtige Maße zum Vergleich.

Nein. Die auf dieser Seite gezeigten Produkte sind unabhängig von Hong Teng gelieferte Ersatz-Gleitringdichtungen. Wilo, EMU und andere Herstellernamen oder Referenznummern dienen ausschließlich zur Identifizierung kompatibler Anwendungen.

Wenn Sie nicht sicher sind, welche Wilo-Dichtung in Ihrer Pumpe eingebaut ist, senden Sie uns Pumpenmodell, Typenschild sowie Fotos und Maße der alten Dichtung zur Identifizierung.

Benötigen Sie Hilfe bei der Auswahl einer Wilo-Gleitringdichtung?

Senden Sie uns das Wilo-Pumpenmodell, das Motortypenschild, die Dichtungsposition sowie Fotos oder Maße der alten Dichtung. Wir helfen Ihnen, verfügbare Ersatzvarianten vor der Angebotserstellung zu prüfen.

Wilo, EMU und andere Herstellernamen oder Referenznummern werden ausschließlich zur Kompatibilitätsidentifizierung genannt. Die Ersatzprodukte werden unabhängig von Hong Teng geliefert.
