Funktionsweise einer Gleitringdichtung: Aufbau und Funktion

Die Funktionsweise einer Gleitringdichtung lässt sich an einer grundlegenden Aufgabe erklären: Eine rotierende Welle muss durch ein feststehendes Pumpengehäuse geführt werden, ohne dass Fördermedium unkontrolliert austritt. Präzisionsgeschliffene Gleitflächen, Sekundärdichtungen, elastische Anpresselemente und eine Mitnahmevorrichtung begrenzen diesen Leckageweg. Für einen zuverlässigen Betrieb müssen Dichtwirkung, Schmierung, Wärmeabfuhr und Flächenbelastung aufeinander abgestimmt sein.

Bei einer typischen flüssigkeitsgeschmierten Pumpengleitringdichtung dreht sich eine Gleitfläche mit der Welle, während die Gegenfläche gegenüber dem Gehäuse feststeht. Die Flächen laufen mit sehr geringem Abstand zueinander; ein dünner Flüssigkeitsfilm unterstützt die Schmierung und Wärmeabfuhr. Sekundärdichtungen sperren weitere Leckagewege entlang der Welle, der Hülse, des Dichtungsdeckels und der Dichtungsteile ab.

Welche Aufgabe hat eine Gleitringdichtung?

Die wichtigste Funktion einer Gleitringdichtung besteht darin, den Austritt von Flüssigkeit an der Stelle zu begrenzen, an der eine rotierende Welle ein feststehendes Pumpengehäuse durchdringt. Sie erlaubt die Drehbewegung und hält zugleich zwischen rotierenden und stationären Bauteilen eine definierte Dichtstelle aufrecht.

Dafür wirken mehrere Bauteile zusammen: Die primären Gleitflächen begrenzen die Prozessleckage, ein dünner Flüssigkeitsfilm schmiert und kühlt, Federn oder Bälge sichern die erforderliche Anpresskraft und Sekundärdichtungen verhindern, dass das Medium die primäre Dichtstelle umströmt.

  • Leckage begrenzen: verhindern, dass Fördermedium unkontrolliert entlang der rotierenden Welle austritt.
  • Wellenrotation ermöglichen: die Abdichtung aufrechterhalten, während sich die Pumpenwelle dreht.
  • Flächenkontakt und Schmierung sicherstellen: Reibung und Verschleiß durch definierte Anpressung und einen dünnen Flüssigkeitsfilm beherrschen.
  • Bypass-Leckagen verhindern: O-Ringe, Bälge, Flachdichtungen oder andere Sekundärdichtungen verschließen umliegende Spalte.
  • Zuverlässigen Pumpenbetrieb unterstützen: bei passenden Abmessungen, Werkstoffen, Schmierbedingungen und einwandfreiem Maschinenzustand eine stabile Dichtstelle erhalten.

An welcher Stelle verhindert eine Pumpengleitringdichtung die Leckage?

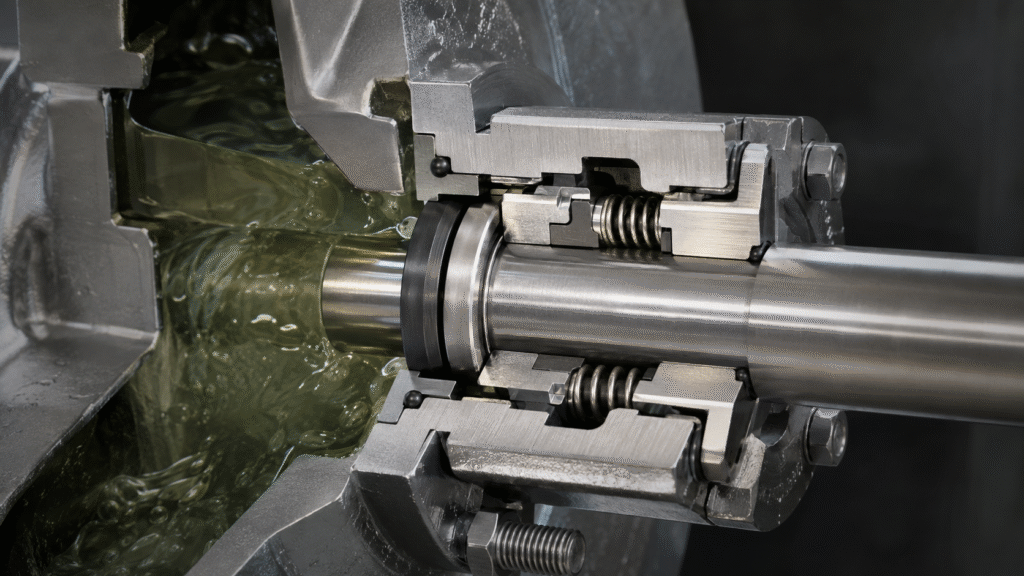

Funktionsprinzip einer Gleitringdichtung mit rotierender und stationärer Gleitfläche sowie kontrolliertem Leckageweg

Dort, wo die Pumpenwelle aus dem druckbeaufschlagten Gehäuse austritt, entsteht ein möglicher Leckageweg. Die Dichtung begrenzt ihn über eine dynamische Hauptdichtstelle und zusätzliche statische oder geringfügig bewegliche Dichtstellen. Die Hauptdichtstelle liegt zwischen rotierendem Gleitring und stationärem Gegenring; der Druck des Mediums kann dort eine Strömung nach außen antreiben.

Im Betrieb halten die Gleitflächen einen kontrollierten Kontakt beziehungsweise einen äußerst kleinen Spalt. Dadurch bleibt die Strömung durch die Hauptdichtstelle begrenzt, obwohl sich die Welle dreht. Sekundärdichtungen verhindern zusätzlich, dass Flüssigkeit um die Gleitflächen herum über Welle, Hülse, Gegenringsitz, Gehäuse oder Dichtungsdeckel entweicht.

Die beiden primären Gleitflächen

Die beiden Gleitflächen bilden das Herzstück der Dichtfunktion. Sie werden mit sehr hoher Ebenheit geläppt, weil ungleichmäßiger Kontakt lokale Spalte und instabile Flächenbelastungen verursachen kann. Ziel ist jedoch nicht, zwei trockene Flächen mit möglichst hoher Kraft zusammenzupressen.

Rotierender Gleitring

Der rotierende Gleitring folgt der Welle beziehungsweise der Wellenhülse. Je nach Konstruktion übertragen Gewindestifte, Stellringe, Stifte, federbetätigte Mitnehmer oder Bälge das Drehmoment. Zugleich benötigt die bewegliche Einheit in der Regel einen begrenzten axialen Bewegungsweg, damit sie trotz Verschleiß und kleiner Wellenbewegungen korrekt am Gegenring anliegen kann.

Stationärer Gegenring

Der Gegenring ist relativ zum Pumpengehäuse oder Dichtungsdeckel feststehend und bildet die passende Gegenfläche. Ein O-Ring, Gummimanschette, eine Flachdichtung oder ein vergleichbares Element dichtet seinen Sitz ab. So kann das Medium nicht außen am Gegenring vorbei austreten.

Wie entsteht die Dichtwirkung einer Gleitringdichtung?

Für eine stabile Lage der Gleitflächen sind schließende Kräfte erforderlich. Gleichzeitig wirken innerhalb des Flüssigkeitsfilms öffnende Kräfte. Ein geeigneter Betriebszustand entsteht dann, wenn sich diese Kräfte zu einer zur Dichtungsgeometrie und zu den Betriebsbedingungen passenden Flächenbelastung ausgleichen.

Erster Kontakt der Gleitflächen

Bevor der normale Pumpendruck aufgebaut ist, muss die Dichtung bereits ausreichend vorgespannt sein. Federn oder Bälge liefern diese Anfangskraft bei Montage, Anlauf, Stillstand und Betrieb mit geringem Druck. Eine größere Vorspannung ist jedoch nicht automatisch vorteilhaft: Übermäßige Belastung erhöht Reibung und Temperatur.

Vorspannung durch Feder oder Balg

Federn und Bälge drücken nicht nur die Flächen zusammen. Sie gleichen auch Flächenverschleiß und begrenzte axiale Bewegungen aus und ermöglichen der beweglichen Einheit, der Gegenfläche zu folgen. Je nach Bauart übernehmen Einzelfeder, Mehrfachfeder, Gummibalg oder Metallbalg diese definierte Vorspann- und Ausgleichsfunktion.

Hydraulische Kräfte

Auch der Prozessdruck wirkt auf die Gleitflächen. Entscheidend sind die wirksame Druckfläche, Geometrie, Druckrichtung und Flüssigkeitsverteilung. Der Schmierfilm erzeugt zugleich eine öffnende Kraft, die einen Teil der schließenden Belastung ausgleicht. Entlastete und nicht entlastete Konstruktionen unterscheiden sich darin, wie stark der Druck die Flächenbelastung beeinflusst. Dieser Zusammenhang ist nur ein Teil der Funktionsweise. Für eine ausführliche Gegenüberstellung eignet sich unser Leitfaden zu entlasteten und nicht entlasteten Gleitringdichtungen.

Warum der dünne Flüssigkeitsfilm so wichtig ist

Der Flüssigkeitsfilm erklärt einen wesentlichen Teil der Dichtungsfunktion. Bei einer üblichen flüssigkeitsgeschmierten berührenden Gleitringdichtung gelangt Fördermedium oder eine geeignete Versorgungsflüssigkeit in den mikroskopischen Spalt zwischen den geläppten Flächen. Die Filmdicke ist kein allgemeingültiger Festwert: Druck, Drehzahl, Viskosität, Temperatur, Geometrie und Oberflächenzustand beeinflussen sie.

Schmierung zwischen den Gleitflächen

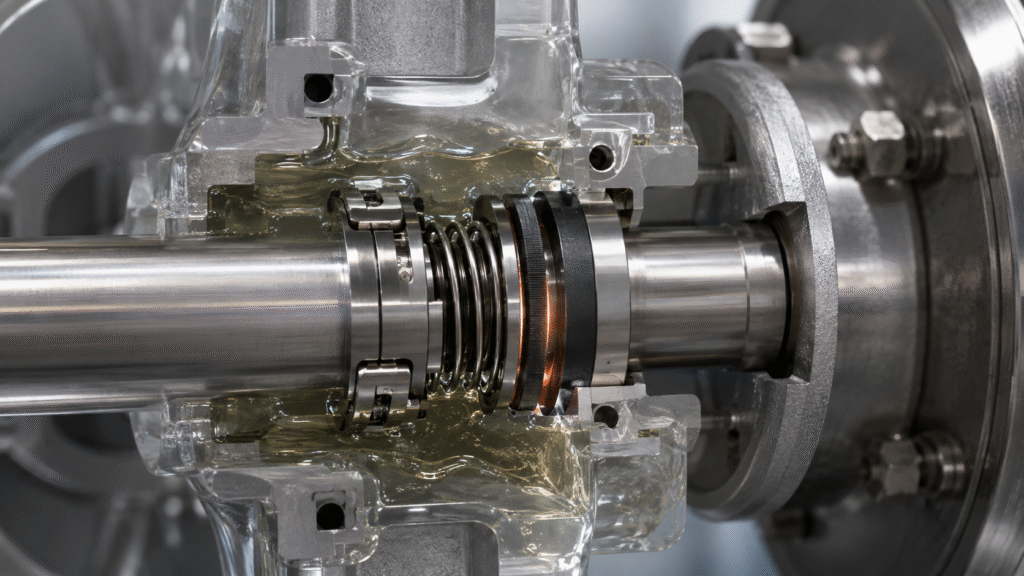

Funktionsprinzip der Gleitringdichtung mit dünnem Schmierfilm zwischen präzisionsbearbeiteten Dichtflächen

Der Film vermindert die starke direkte Reibung an mikroskopischen Erhebungen der Oberflächen. Dadurch sinkt die Reibung, und der Verschleiß wird während der Wellenrotation kontrolliert. Bei berührenden Flüssigkeitsdichtungen kann dennoch mikroskopischer Kontakt auftreten. Vorgesehen ist ein kontrollierter Schmierzustand und nicht eine dauerhafte trockene Reibung.

Wärmeabfuhr und Reibungsbegrenzung

Die Reibung der Gleitflächen erzeugt Wärme; zusätzlich entsteht Wärme durch Scherung der Flüssigkeit im dünnen Film. Druck, Drehzahl, Dichtungsdurchmesser und Anpresskraft wirken sich ebenfalls auf den Wärmeeintrag aus. Umliegende Flüssigkeit und vorhandene Zirkulationswege müssen diese Wärme abführen. Wenn das Fördermedium keine stabile Schmierung und Kühlung zulässt, können Kühlung, Spülung oder Umwälzung erforderlich sein. Unser Leitfaden zu API-682-Spülplänen erläutert verbreitete Versorgungskonzepte.

Was geschieht bei einem instabilen Schmierfilm?

Wird der Schmierfilm zu dünn oder verschwindet er, verschlechtert sich die Schmierung; die Temperatur kann rasch ansteigen. Die Gleitflächen können sich verziehen, Risse bekommen oder stark verschleißen, während angrenzende Elastomere thermisch geschädigt werden. Ein zu großer Abstand verursacht dagegen eine erhöhte Leckage. Deshalb beruht die Dichtwirkung auf einem engen Zusammenspiel von Leckagebegrenzung, Schmierung, Wärmeabfuhr und Flächenbelastung.

Wie Sekundärdichtungen Bypass-Leckagen verhindern

Primäre Gleitflächen können nur Flüssigkeit abdichten, die tatsächlich zwischen ihnen hindurchströmen würde. O-Ringe, Gummibälge, Flachdichtungen, Keilringe, Manschetten und andere Sekundärelemente sperren daher weitere Leckagewege zwischen Dichtungsringen, Welle, Hülse, Gehäuse und Deckel ab. Dabei müssen sie die konstruktiv vorgesehenen Bewegungen zulassen.

Nicht jedes Sekundärelement ist vollständig statisch. Bei vielen nachschiebenden Gleitringdichtungen gleitet ein O-Ring geringfügig, während sich der bewegliche Gleitring axial nachstellt. Andere O-Ringe und Dichtungen bleiben ortsfest. Gummibälge können sich beim Abdichten verformen; Ablagerungen, Quellung, Reibung oder Oberflächenschäden können daher die axiale Nachführung beeinträchtigen.

Wie wird die rotierende Einheit mitgenommen?

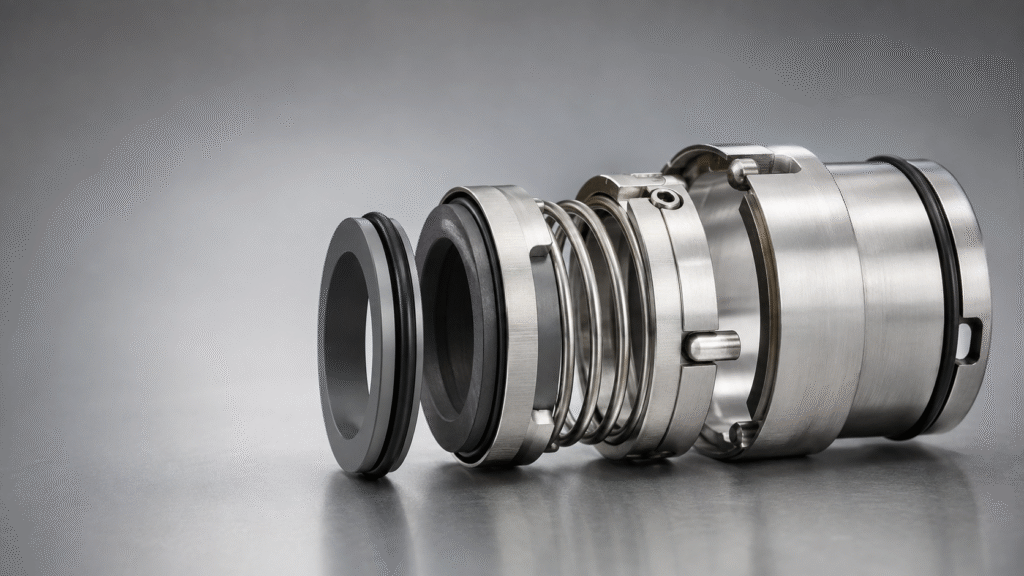

Federvorspannung, Sekundärdichtungen und rotierende Antriebsteile einer Pumpen-Gleitringdichtung

Die rotierende Dichtungseinheit muss zuverlässig der Welle folgen. Dazu dienen beispielsweise Gewindestifte, Stellringe, Passstifte, Laschen, Federantriebe oder formschlüssige Balgelemente zur Drehmomentübertragung. Es gibt jedoch keine für alle Gleitringdichtungen gültige Mitnahmeart. Die Rotation muss übertragen werden, ohne die erforderliche begrenzte Axialbewegung der flexiblen Dichtungseinheit zu blockieren.

Wie Gleitringdichtungen Verschleiß und Wellenbewegung ausgleichen

Im Betrieb verschleißen die Gleitflächen allmählich. Federn oder Bälge ermöglichen deshalb eine axiale Nachstellung der beweglichen Einheit und halten die Hauptdichtstelle aufrecht. Begrenzte Wellenbewegungen innerhalb der Konstruktionsgrenzen können ebenfalls ausgeglichen werden. Eine verbogene Welle, verschlissene Lager, zu großer Rundlauf oder schlechte Ausrichtung lassen sich damit jedoch nicht beheben. Unser Ratgeber zu Wellenrundlauf und Fehlausrichtung erläutert die Folgen übermäßiger Maschinenbewegungen für die Flächennachführung und Schmierfilmstabilität.

Warum sich die Gleitflächen erwärmen

Im Normalbetrieb erzeugen Reibung zwischen den Flächen und viskose Scherung im Schmierfilm Wärme. Eine höhere Drehzahl erhöht die Gleitgeschwindigkeit; der Dichtungsdurchmesser beeinflusst die Umfangsgeschwindigkeit. Auch Druck und Anpresskraft können die Reibung erhöhen. Die Wärmeentwicklung hängt somit sowohl von der Konstruktion als auch von den Betriebsbedingungen ab.

Geeignete Werkstoffe unterstützen das Verhalten bei Wärme und Verschleiß, ersetzen aber keine ausreichende Schmierung. Unser Werkstoffleitfaden für Gleitringdichtungen erläutert Kohle, Keramik, Siliciumcarbid und Wolframcarbid. Bei anspruchsvollen Anwendungen kann zusätzlich eine passende Umwälzung oder Kühlung erforderlich sein, damit die Dichtung stabil arbeitet.

Ist bei einer Gleitringdichtung Leckage zulässig?

Eine Gleitringdichtung begrenzt die Prozessleckage; sie beruht nicht auf einem absoluten Versprechen vollständiger Leckagefreiheit. Bei flüssigkeitsgeschmierten berührenden Dichtungen befindet sich ein äußerst dünner Flüssigkeitsfilm zwischen den Gleitflächen. Geringe Flüssigkeitsmengen können diese Dichtstelle passieren; ein Teil verdunstet möglicherweise oder wird nur als leichte Feuchtigkeit sichtbar.

Das zulässige Niveau hängt von Dichtungsbauart, Medium, Anwendungsrisiko, Umweltanforderungen und maßgeblichen Industriestandards ab. Ein einziger Leckagegrenzwert lässt sich daher nicht auf jede Gleitringdichtung übertragen. Unser Vergleich einfach- und doppeltwirkender Gleitringdichtungen erläutert, wie verschiedene Anordnungen Prozessleckagen kontrollieren.

Verschiedene Bauarten mit demselben Grundprinzip

Komponenten-, Cartridge-, einfachwirkende, doppeltwirkende sowie Gummi- oder Metallbalg-Gleitringdichtungen können sehr unterschiedlich aussehen. Bei den meisten flüssigkeitsgeschmierten Pumpenausführungen beruhen sie jedoch auf derselben Kombination: kontrollierte Gleitflächen-Dichtstelle, zuverlässige Sekundärabdichtung, geeignete Flächenbelastung und ein stabiler Schmierfilm.

Bei Cartridge-Dichtungen sind die Bauteile zu einer vormontierten Einheit zusammengefasst, während Komponentendichtungen aus einzeln einzubauenden Teilen bestehen. Doppeldichtungen besitzen eine weitere Hauptdichtstelle; Balgausführungen verwenden andere flexible Elemente. Diese Unterschiede beeinflussen Montage und Anwendung, ersetzen aber nicht das Grundprinzip. Für die konkrete Produktauswahl nutzen Sie daher den Leitfaden zur Auswahl von Gleitringdichtungen, statt aus dem Funktionsprinzip allein eine Auswahlregel abzuleiten.

Wann funktioniert das Dichtungsprinzip nicht mehr zuverlässig?

Die Dichtwirkung wird instabil, wenn den Gleitflächen die erforderlichen Betriebsbedingungen fehlen. Trockenlauf entzieht beispielsweise die Schmierung; eine falsche Belastung kann starke Erwärmung oder einen zu großen Spalt verursachen. Verunreinigungen können Gleitflächen schädigen oder bewegliche Sekundärdichtungen blockieren. Ebenso beeinträchtigen Wellenschlag, Fehlausrichtung, Schwingungen und Kavitation die Flächenlage. Ungeeignete Werkstoffe können quellen, korrodieren, reißen oder verschleißen. Leckage kann deshalb ihren Ursprung in der Dichtung, der Pumpe oder im Betriebssystem haben.

Wie Schäden durch Schmierungsverlust entstehen, erläutert unser Beitrag zum Trockenlauf von Gleitringdichtungen. Für die systematische Diagnose steht außerdem unser Ratgeber zu Schäden und Ausfällen von Gleitringdichtungen bereit. Dieser Artikel bleibt bewusst auf die Funktionsweise konzentriert und ersetzt keine ausführliche Fehleranalyse.

FAQ: Funktionsweise einer Gleitringdichtung

Was ist eine Gleitringdichtung?

Eine Gleitringdichtung begrenzt den Austritt von Prozessflüssigkeit an einer rotierenden Welle, die durch ein feststehendes Maschinengehäuse führt. Präzisionsflächen bilden die Hauptdichtstelle; Sekundärelemente versperren umliegende Leckagewege. Dadurch kann die Welle dauerhaft rotieren, während das Medium im System gehalten wird.

Welches Bauteil dreht sich mit der Welle?

Über die Mitnahmevorrichtung folgt ein primärer Gleitring der Welle oder Wellenhülse. Je nach Bauart können Federn, Stellringe, Halter, Bälge oder weitere Sekundärelemente ebenfalls zur rotierenden Einheit gehören. Die genaue Zusammenstellung unterscheidet sich zwischen Komponenten-, Cartridge-, nachschiebenden und Balgausführungen.

Welches Bauteil bleibt stehen?

Der Gegenring beziehungsweise die stationäre Gleitfläche ist gegenüber Gehäuse oder Dichtungsdeckel fest montiert. Eine Sekundärdichtung verschließt normalerweise den Spalt um dieses Bauteil. Das Medium soll daher nicht außen am Gegenring vorbei entweichen, sondern lediglich über die kontrollierte Hauptdichtstelle gelangen können.

Warum braucht die Dichtung einen Flüssigkeitsfilm?

Der Film schmiert die Gleitflächen, unterstützt die Wärmeabfuhr und begrenzt Reibung sowie Verschleiß. Gleichzeitig ermöglicht er die Relativbewegung extrem ebener Oberflächen. Ein stabiler Film ist daher zentral für die Funktionsweise flüssigkeitsgeschmierter Gleitringdichtungen.

Warum müssen Gleitflächen geschmiert werden?

Ohne ausreichende Schmierung nimmt die direkte Flächenreibung zu. Dadurch steigen Reibungswärme und Temperatur; die Flächen können sich verziehen oder rasch verschleißen. Der Flüssigkeitsfilm bildet die für einen üblichen flüssigkeitsgeschmierten Betrieb notwendige kontrollierte Dichtstelle und hilft, Wärme abzuführen.

Darf eine Gleitringdichtung geringfügig lecken?

Ja. Bei flüssigkeitsgeschmierten Dichtungen kann eine kontrollierte Menge über die Gleitflächen-Dichtstelle gelangen. Menge und Sichtbarkeit hängen jedoch von Bauart, Medium, Druck, Temperatur, Anwendung und Anforderungen an die Medienrückhaltung ab. Es gibt deshalb keinen allgemein gültigen Leckagewert für sämtliche Gleitringdichtungen oder Pumpeneinsätze.

Was passiert, wenn der Schmierfilm verschwindet?

Geht der Flüssigkeitsfilm verloren, nähert sich die Dichtstelle dem Trockenlauf. Reibung und Temperatur steigen; Verzug, Rissbildung, schneller Verschleiß und Schäden an Elastomeren können folgen. Wie schwer die Folgen sind, hängt von Dichtungsbauart, Werkstoffen, Drehzahl, Anpresskraft und Dauer des Schmierungsverlusts ab.

Welche Aufgabe hat die Feder?

Die Feder liefert die anfängliche Schließvorspannung und gleicht Flächenverschleiß sowie begrenzte Axialbewegungen aus. Sie hilft dem beweglichen Gleitring während des Betriebs, der Gegenfläche zu folgen. Die Feder darf jedoch nicht stärker anpressen, als es die Konstruktion vorsieht.

Welche Aufgabe haben O-Ringe und andere Sekundärdichtungen?

Sie verhindern, dass Prozessflüssigkeit die Hauptdichtstelle entlang von Welle, Hülse, Gegenringsitz, Dichtungsdeckel oder anderen Bauteilen umgeht. Manche sind statisch, andere bewegen sich im Betrieb geringfügig. Deshalb müssen Sekundärelemente ihre Leckagewege verschließen und gleichzeitig die konstruktiv nötige Bewegung zulassen.

Die Funktionsweise einer Gleitringdichtung beruht auf einem kontrollierten Zusammenspiel und nicht auf bloßem Zusammenpressen zweier Flächen. Eben geschliffene Gleitflächen begrenzen Leckagen, der dünne Flüssigkeitsfilm steuert Schmierung und Wärme, flexible Bauteile halten die Flächenbelastung aufrecht und Sekundärdichtungen schließen weitere Leckagewege. So kann die Welle rotieren, während die Abdichtung das Fördermedium kontrolliert zurückhält.
