Trockenlauf bei Gleitringdichtungen: Schäden und Vorbeugung

Trockenlauf bei Gleitringdichtungen gehört zu den häufigen Ursachen für Reibungswärme und Dichtflächenverschleiß. Fehlt die notwendige Flüssigkeit an der Dichtstelle, kann der dünne Schmierfilm zusammenbrechen. Die Folgen reichen von rascher Erwärmung und beschädigten Elastomeren bis zum Ausfall der Gleitflächen.

Trockenlauf bedeutet nicht immer, dass die gesamte Pumpe ohne Flüssigkeit ist. Eine Dichtung kann teilweise oder zeitweise trockenlaufen, während an anderer Stelle noch Medium vorhanden ist. Eingeschlossene Luft, Verdampfung, schlechte Dichtungskammerzirkulation oder ausgefallene Spülung können die Schmierung speziell zwischen den Gleitflächen unterbrechen.

Wer diesen Unterschied versteht, kann die tatsächliche Ursache finden, statt lediglich die nächste Dichtung einzubauen.

Gleitringdichtung im Trockenlauf nach Verlust des Schmierfilms zwischen den Gleitflächen

Warum eine Gleitringdichtung einen Flüssigkeitsfilm benötigt

Die meisten herkömmlichen flüssigkeitsgeschmierten Pumpendichtungen arbeiten mit zwei sehr ebenen Gleitflächen in geringem Abstand. Eine dreht sich mit der Welle, die andere bleibt stationär. Bei normalem Betrieb entsteht dazwischen ein mikroskopischer Flüssigkeitsfilm.

Dieser Film erfüllt zwei wichtige Aufgaben: Er reduziert direkten Kontakt und Reibung und führt Wärme aus dem Dichtspalt ab. Die AESSEAL-Erklärung zur Funktionsweise einer Gleitringdichtung beschreibt diese Trennung als Grundlage eines stabilen Betriebs.

Auch die EagleBurgmann-Hinweise zum Schmierfilm erläutern, dass Prozessmedium oder eine externe Flüssigkeit Schmierung und Kühlung übernimmt. Das Filmverhalten hängt unter anderem von Druck, Temperatur, Drehzahl, Medium und Gleitflächenwerkstoffen ab.

Bricht der Film zusammen, nehmen direkte Flächenberührung, Reibung und Wärmeerzeugung zu. Die steigende Temperatur kann die Schmierung weiter verschlechtern. Trockenlauf kann daher eine sich selbst verstärkende Schadenskette auslösen.

Davon zu unterscheiden sind speziell ausgelegte Trockengasdichtungen und besondere trockenlauffähige Technologien. Diese nutzen andere Gleitflächengeometrien, Werkstoffe, Beschichtungen oder Gasfilmprinzipien. Eine gewöhnliche nasslaufende Pumpendichtung besitzt nicht automatisch dieselbe Trockenlaufeignung.

Warum eine Gleitringdichtung trockenläuft

Trockenlauf beginnt oft mit einem Problem des Pumpensystems statt einem Defekt der Dichtung. Die ausgefallene Dichtung sollte deshalb als Hinweis auf die Betriebsbedingungen untersucht werden.

Die Pumpe wurde nicht richtig befüllt

Ein häufiger Auslöser liegt beim Anfahren oder nach Wartungsarbeiten: Der Motor startet, bevor Pumpengehäuse und Dichtungskammer vollständig gefüllt und entlüftet wurden.

Luft im Bereich der Gleitflächen verhindert die Bildung eines stabilen Flüssigkeitsfilms. Das kann selbst dann auftreten, wenn die Pumpe teilweise befüllt wurde.

Ein guter Montageleitfaden für Gleitringdichtungen sollte deshalb Befüllen, Entlüften und Bestätigung des Versorgungsdurchflusses vor dem Start einschließen.

Behälter oder Saugleitung läuft leer

Eine Kreiselpumpe kann weiterdrehen, obwohl der Vorratsbehälter bereits einen niedrigen Füllstand erreicht hat. Statt eines kontinuierlichen Flüssigkeitsstroms wird dann Luft oder Gas angesaugt.

Das kommt häufig bei Förderpumpen, Behälterentleerung, Chargenprozessen und manuell geregelten Anlagen vor. Zeitweiliger Lufteintrag kann mehrere kurze Trockenlaufereignisse verursachen, bevor die Pumpe die Ansaugung ganz verliert.

Füllstandsschalter und geeignete Steuerlogik können diesen Betriebszustand verhindern.

Spül- oder Versorgungsdurchfluss fällt aus

Manche Gleitringdichtungen sind auf Rückführung, externe Spülung, Sperrflüssigkeit oder andere Hilfssysteme angewiesen. Wird die Strömung unterbrochen, können sich die Bedingungen am Dichtspalt rasch verschlechtern.

Verstopfte Leitungen, geschlossene Ventile, verschmutzte Filter, falsche Schaltfolge oder Ausfall der Versorgung können Kühlung und Schmierung entziehen.

Die Flowserve-Rohrleitungspläne für Gleitringdichtungen sollen geeignete Bedingungen an der Dichtung schaffen. Die richtige Ausführung richtet sich jedoch nach Prozess, Dichtungsanordnung, Flüssigkeitseigenschaften und Anlagenkonstruktion.

Verdampfung und Kavitation stören den Flüssigkeitsfilm

Auch bei flüssigkeitsgefüllter Pumpe sind Trockenlaufschäden möglich. Sinkt der lokale Druck ausreichend, kann ein Teil der Flüssigkeit im Dichtungsbereich verdampfen.

Kavitation, schlechte Ansaugbedingungen, heiße Prozessmedien oder Betrieb nahe dem Dampfdruck erzeugen ebenfalls instabile Zweiphasenzustände. Gas oder Dampf schmiert nicht wie der vorgesehene Flüssigkeitsfilm.

Zur Untersuchung eines Trockenlaufschadens gehören deshalb Ansaugbedingungen, Prozesstemperatur, Dichtungskammerdruck und ungewöhnliche Pumpengeräusche.

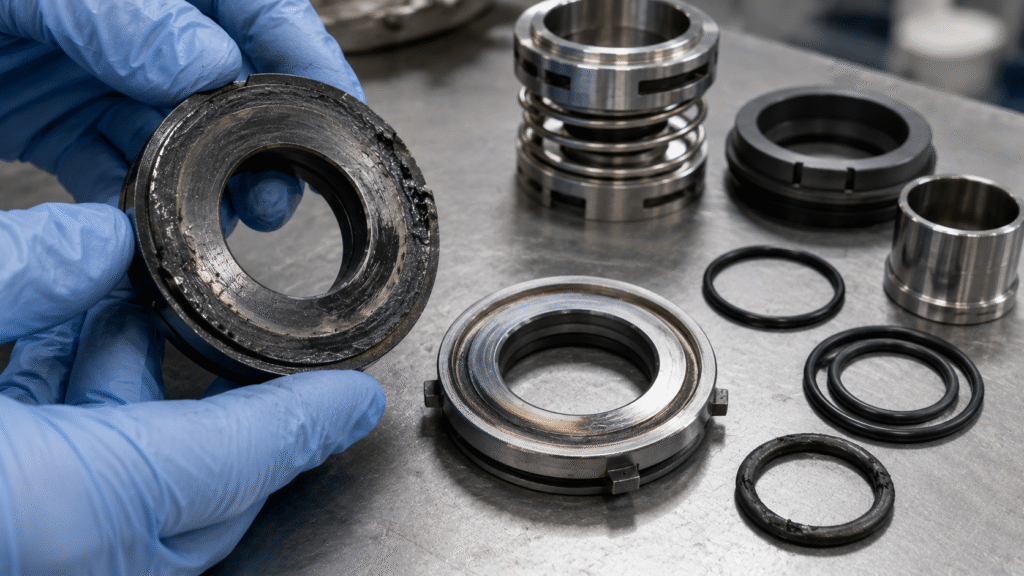

Trockenlaufschäden an Gleitflächen mit Verglasung, Verschleiß und Wärmespuren

Welche Schäden entstehen beim Trockenlauf?

Der erste Schaden ist gewöhnlich kein offensichtlich gebrochenes Bauteil. Zunächst verändern sich die Betriebsbedingungen direkt am Dichtspalt.

Mit abnehmender Schmierung steigt der direkte Gleitflächenkontakt. Die Reibung erzeugt Wärme auf sehr kleinem Raum. Flächen können sich verziehen, verglasen, abnutzen, reißen oder ihre für die kontrollierte Abdichtung erforderliche Ebenheit verlieren.

Kohlegleitflächen können verglasen, verschleißen oder überhitzen

Kohle wird häufig eingesetzt, weil sie gegenüber härteren Gegenflächen günstige Reib- und Verschleißeigenschaften besitzt. Auch sie benötigt aber die vorgesehenen Betriebsbedingungen.

Bei starkem Trockenlauf kann die Kohleoberfläche poliert oder verglast erscheinen. Möglich sind auch beschleunigter Abrieb, Kantenschäden, Hitzeverfärbung und weitere Zeichen ungewöhnlicher Reibung.

Einige Schäden wirken nach dem Ausbau unscheinbar. Bereits eine geänderte Ebenheit oder Oberflächenbeschaffenheit kann jedoch beim erneuten Normalbetrieb Leckage verursachen.

Vor der Wahl einer Ersatzpaarung vergleichen Sie Kohle, Keramik, SiC und WC in unserem Werkstoffvergleich für Gleitringdichtungen.

Harte Gleitflächen können thermisch geschädigt werden

Keramik, SiC und WC bieten unterschiedliche Kombinationen aus Härte, Abriebfestigkeit, Wärmeverhalten und Zähigkeit. Eine harte Gleitfläche ist dadurch nicht automatisch trockenlaufbeständig.

Schnelle Reibungswärme erzeugt Temperaturgefälle in der Dichtfläche. Ungleichmäßige Ausdehnung kann sie verziehen; starke thermische Spannungen können feine Risse oder örtliche Oberflächenschäden auslösen.

Unser Artikel über thermische Schäden an Gleitringdichtungen erklärt diese Vorgänge ausführlicher. Trockenlauf ist eine wichtige Ursache solcher thermischen Belastungen.

Auch Elastomere und Sekundärdichtungen leiden

Schäden bleiben nicht auf die primären Gleitflächen begrenzt. Wärme vom Dichtspalt kann benachbarte O-Ringe, Bälge, Flachdichtungen und andere Sekundärteile erreichen.

Elastomere können verhärten, Elastizität verlieren, einen Druckverformungsrest entwickeln oder schneller altern, wenn die Temperatur über ihrem vorgesehenen Bereich liegt. Chemische Belastungen verschärfen die Situation möglicherweise.

Es reicht daher möglicherweise nicht, nur die beschädigte Kohlegleitfläche zu ersetzen. Prüfen Sie die komplette Gleitringdichtung einschließlich O-Ringen, Gummibälgen, Mitnehmern, Federn und der Sekundärdichtung des Gegenrings.

Warum eine Dichtung nach dem Nachfüllen undicht wird

Ein häufiger Wartungsfehler ist die Annahme, eine Dichtung habe Trockenlauf überstanden, sobald nach Rückkehr der Flüssigkeit keine Leckage mehr sichtbar ist.

Hat der Trockenlauf die Gleitflächen verändert, stellt sich der ursprüngliche Flüssigkeitsfilm möglicherweise nicht wieder korrekt ein. Verzug, Verglasung, Risse, Abriebpartikel oder ungleichmäßiger Verschleiß können das Kontaktbild verändern.

Daher kann nach dem Neustart sofort Leckage auftreten. In anderen Fällen läuft die Dichtung zunächst weiter, bevor die Undichtigkeit allmählich zunimmt.

Bei einer nach der Montage undichten Gleitringdichtung ist zu prüfen, ob die Pumpe vor dem ersten Start vollständig befüllt und entlüftet war. Kontrollieren Sie auch, ob Spül- und Sperrsysteme vor der Wellendrehung funktionierten.

Ziehen Sie die Stopfbuchsbrille nicht automatisch fester an und erhöhen Sie nicht einfach die Federkompression. Hitzeverformte Flächen lassen sich dadurch nicht reparieren. Zusätzliche Anpresskraft kann die Reibung sogar steigern und das Problem verschlimmern.

Dichtung nach vermutetem Trockenlauf untersuchen

Halten Sie zuerst den Betriebsablauf fest, bevor die Pumpe zerlegt wird. Klären Sie, ob der Behälter leer wurde, Saugdruck abfiel, ein Ventil schloss, die Spülung stoppte oder sich die Prozesstemperatur änderte.

Untersuchen Sie danach beide Gleitflächen bei sauberer Beleuchtung auf Verglasung, Riefen, ungleichmäßigen Verschleiß, Verfärbungen, Ablagerungen, Kantenschäden, Risse und ungewöhnliche Kontaktspuren. Bewahren Sie rotierende und stationäre Gleitfläche zusammen auf, damit sich die Laufspuren vergleichen lassen.

Prüfen Sie auch sämtliche Sekundärdichtungen auf verhärtete O-Ringe, dauerhaft abgeflachte Elastomere, Blasen, Risse oder hitzebedingte Unbeweglichkeit. Untersuchen Sie Federn und Mitnehmer auf Ablagerungen und anormale Bewegungen.

Kontrollieren Sie schließlich die Pumpe. Lagerzustand, Wellenbewegung, Kavitation, Vibrationen, verstopfte Kanäle und Ansaugprobleme könnten das Ereignis verursacht haben. Eine neue Gleitringdichtung macht ein instabiles Pumpensystem nicht zuverlässig.

Ziel ist nicht nur der Nachweis, dass die Dichtung versagt hat, sondern die Erklärung, weshalb ihre Schmierung verlorenging.

Trockenlauf von Gleitringdichtungen durch korrektes Befüllen und ausreichenden Spülstrom vermeiden

Trockenlauf von Gleitringdichtungen verhindern

Wirksame Prävention beginnt vor dem Einschalten des Motors. Betriebsvorgaben und Schutzfunktionen sollen das Anfahren einer üblichen nasslaufenden Dichtung ohne Flüssigkeit erschweren.

Pumpe richtig befüllen und entlüften

Füllen Sie Pumpengehäuse und Dichtungskammer vor dem Start vollständig. Entlüften Sie eingeschlossenes Gas an den konstruktiv vorgesehenen Hochpunkten.

Flüssigkeit am Saugstutzen beweist nicht, dass die Dichtungskammer vollständig geflutet ist. Je nach Pumpengeometrie können Luftpolster im Dichtungsbereich verbleiben.

Nutzen Sie nach Wartungsarbeiten eine feste Inbetriebnahme-Checkliste statt sich allein auf das Gedächtnis des Bedieners zu verlassen.

Spül- und Sperrsysteme vor Wellendrehung prüfen

Bei externer Spülung, Umwälzkreislauf, Puffersystem oder druckbeaufschlagter Sperrversorgung müssen die geforderten Bedingungen bereits vor dem Pumpenstart bestehen.

Prüfen Sie Ventilstellungen, Flüssigkeitsstand, Druck, Temperatur und Zirkulation entsprechend der konkreten Dichtungsversorgung.

Wenn wiederkehrende Verstopfungen bereits zu Ausfällen führten, untersuchen Sie die Verschmutzungsquelle, statt bei jedem Stillstand nur die Leitung zu reinigen.

Trockenlaufschutz durch Füllstands- und Durchflussüberwachung

Automatische Schutzsysteme können verhindern, dass Bedienfehler Dichtungsschäden auslösen. Behälter-Füllstandsschalter, Saugdrucküberwachung, Durchflussmessung und geeignete Pumpenverriegelungen können vor Verlust der Flüssigkeitsversorgung abschalten.

Die passende Messtechnik hängt vom Prozess ab. Das Schutzkonzept sollte jedoch vorhersehbare Trockenlaufsituationen berücksichtigen.

Förderanlagen, die regelmäßig Behälter vollständig entleeren, benötigen besondere Aufmerksamkeit.

Ansaug- und Verdampfungsprobleme beheben

Treten Trockenlaufanzeichen bei noch vorhandenem Medium auf, untersuchen Sie die hydraulischen Bedingungen.

Prüfen Sie Ansaugbeschränkungen, verstopfte Siebe, unzureichende positive Zulaufbedingungen beziehungsweise NPSH, erhöhte Prozesstemperatur, eingeschlepptes Gas und Betrieb weit außerhalb des vorgesehenen Pumpenbereichs.

Kontrollieren Sie außerdem, ob das Medium in der Dichtungskammer verdampfen kann. Eine Verbesserung der Dichtungsumgebung ist häufig wirksamer als wiederholter Austausch gegen vermeintlich hochwertigere Werkstoffe.

Dichtung für das wirkliche Betriebsrisiko auswählen

Bei manchen Anwendungen lässt sich ein kurzzeitiger Schmierverlust nicht vollständig ausschließen. Behälterentleerung, Chargenbetrieb, Medien mit hohem Dampfdruck oder bestimmte Prozessübergänge können ein vorhersehbares Trockenlaufrisiko verursachen.

Informieren Sie den Dichtungslieferanten über diese Abläufe, bevor Werkstoffe gewählt werden. Spezielle Gleitflächentechnologien, Beschichtungen, konstruktiv angepasste Dichtungsanordnungen oder Doppelsysteme können die Zuverlässigkeit erhöhen.

Ein Werkstoff-Upgrade ersetzt jedoch keine guten Betriebsabläufe. Auch SiC-Gleitflächen sind keine Erlaubnis, eine normale Nass-Gleitringdichtung ohne Flüssigkeit laufen zu lassen.

Kann eine Gleitringdichtung einen kurzen Trockenlauf überstehen?

Für gewöhnliche flüssigkeitsgeschmierte Gleitringdichtungen gibt es keine allgemeingültige sichere Trockenlaufzeit.

Ob ein Ereignis überstanden wird, hängt von Drehzahl, Gleitflächendurchmesser, Anpresskraft, Werkstoffpaarung, Bauart, verbliebener Flüssigkeit, Temperatur, Druck und Restkühlung ab. Ein Zustand, der in einer Pumpe kaum sichtbare Schäden verursacht, kann eine andere Dichtung zerstören.

Vermeiden Sie deshalb pauschale Aussagen wie „einige Sekunden sind unproblematisch“. Ohne ausdrückliche Freigabe des Dichtungsherstellers darf die Pumpe erst anlaufen, wenn die richtige Schmierumgebung hergestellt ist.

Nach einem unbeabsichtigten Ereignis sind Ursache und Betriebsdaten zu prüfen, bevor über sicheren Weiterbetrieb entschieden wird.

Häufig gestellte Fragen

Zerstört Trockenlauf immer eine Gleitringdichtung?

Nicht jedes Ereignis verursacht sofort sichtbares Versagen. Gewöhnliche Nassdichtungen benötigen jedoch einen stabilen Schmierfilm. Schon ein kurzer Verlust kann Oberflächen verändern oder Verschleiß beschleunigen. Die sicherste Strategie vermeidet Trockenlauf und untersucht jeden wesentlichen Schmierverlust.

Können SiC-Gleitringdichtungen trocken laufen?

Siliziumkarbid bietet hohe Härte, Verschleißfestigkeit und gute thermische Eigenschaften. Eine gewöhnliche SiC-Gleitringdichtung benötigt trotzdem die vorgesehenen Schmierbedingungen. Die Trockenlaufeignung muss sich aus vollständiger Dichtungskonstruktion, Gleitflächentechnologie und Betriebsfreigabe ergeben, nicht allein aus der Bezeichnung „SiC“.

Kann eine verstopfte Spülung Trockenlauf auslösen?

Ja. Benötigt die Dichtung Spülung zur Schmierung, Kühlung oder Stabilisierung der Flüssigkeit an den Gleitflächen, kann ein Durchflussausfall teilweise oder starke Trockenlaufbedingungen verursachen. Klären Sie vor dem Wiederanlauf stets, warum die Spülung stoppte.

Muss ich eine Dichtung nach Trockenlauf ersetzen?

Das hängt von Ereignis und Dichtungszustand ab. Bei Leckage, Überhitzung, auffälligen Geräuschen oder sichtbaren Flächenschäden ist weitere Prüfung erforderlich. Bei kritischen Anlagen gelten die Inspektionsvorgaben von Pumpen- und Dichtungshersteller; ein Weiterbetrieb darf nicht einfach vorausgesetzt werden.

Fazit

Läuft eine Gleitringdichtung trocken, fehlt vor allem der stabile Schmier- und Kühlfilm zwischen den Gleitflächen. Reibung und Temperatur steigen, und Schäden können sich auf benachbarte Elastomere und andere Teile ausbreiten.

Zuverlässige Vorbeugung erfordert richtiges Befüllen und Entlüften, sichere Dichtungsversorgung, geeignete hydraulische Bedingungen, Schutzsteuerungen und passende Dichtungsauswahl. Vor dem Einbau eines weiteren Ersatzteils muss vor allem geklärt werden, warum der Flüssigkeitsfilm verschwunden ist.
