Einzel- oder Doppelgleitringdichtung? Einsatz und Unterschiede

Einzel- und Doppelgleitringdichtungen im Vergleich zeigen, wie sich Anzahl der Dichtstufen, Leckagerückhaltung und Versorgungskonzepte unterscheiden. Für die richtige Auswahl zählen nicht nur Preis und Bauraum, sondern vor allem Fördermedium, Leckagefolgen, Schmierbedingungen, Druck und notwendige Hilfssysteme.

Zahlreiche Reinwasserpumpen arbeiten mit einer Einfachdichtung und geeigneter Spülung zuverlässig. Flüchtige, giftige, abrasive, kristallisierende oder schlecht schmierende Medien können dagegen eine zusätzliche Rückhaltung erfordern. Eine Doppeldichtung benötigt außerdem Versorgungsgeräte und regelmäßige Überwachung. Käufer sollten deshalb das gesamte Dichtungssystem vergleichen und nicht bloß die Zahl der Gleitflächen zählen.

Einfach- und Doppeldichtung: direkter Vergleich

MerkmalEinfach-GleitringdichtungDoppelte Gleitringdichtung
Anzahl der DichtspalteEinerZwei
SystemkomplexitätGeringerHöher
AnfangskostenMeist geringerMeist höher
VersorgungssystemHäufig einfacher; gegebenenfalls Prozessspülung oder anderer geeigneter VersorgungsplanIn der Regel Puffer- oder Sperrflüssigkeit und zusätzliche Überwachung erforderlich
LeckagekontrolleGeeignet, wenn geringe Prozessleckage wenig Risiko verursachtJe nach Anordnung zweite Rückhaltung oder Prozessisolation
Typische AusgangsanwendungenSaubere, stabile und ungefährliche FlüssigkeitenGefährliche, flüchtige, abrasive, kristallisierende oder schlecht schmierende Medien
WartungsbedarfIm Allgemeinen einfacherWartung von Dichtung und Versorgungssystem erforderlich

Die richtige Wahl hängt von Leckagefolgen, Flüssigkeitseigenschaften, Pumpenkonstruktion und den Wartungsmöglichkeiten der Anlage ab. Eine Doppeldichtung bietet zusätzliche Rückhaltung oder Isolation, erfordert aber weitere Technik und mehr Wartung.

Funktionsweise einfacher und doppelter Gleitringdichtungen

Eine Einfach-Gleitringdichtung besitzt eine rotierende und eine stationäre Gleitfläche. Üblicherweise bildet das Prozessmedium dazwischen den Schmierfilm. Dabei entsteht ein kontrollierter mikroskopischer Leckageweg über den Dichtspalt. Für saubere, stabile und ungefährliche Flüssigkeiten kann diese einfache Anordnung bei überschaubarem Einbau- und Wartungsaufwand zuverlässig sein.

Eine Doppeldichtung umfasst zwei Gleitflächenpaare, üblicherweise als innere und äußere Dichtung bezeichnet. Im Zwischenraum befindet sich eine saubere Flüssigkeit oder ein Gas. Die zweite Dichtung kann austretendes Medium zurückhalten, die Umwelt schützen oder die inneren Gleitflächen vom Prozess isolieren. Welche Funktion tatsächlich erfüllt wird, hängt von Druck und Rohrleitungsanordnung ab.

Doppeldichtung bedeutet nicht automatisch Überdruck

Bei einer drucklosen Doppelanordnung liegt der Druck des Zwischenmediums unter dem Dichtungskammerdruck. Prozessmedium kann über die inneren Gleitflächen in den Pufferraum eindringen; die äußere Dichtung begrenzt jedoch die Freisetzung zur Atmosphäre. Das bietet eine zweite Rückhaltebarriere, isoliert den Prozess aber nicht vollständig.

Bei einer druckbeaufschlagten Doppelanordnung liegt der Sperrflüssigkeitsdruck über dem Kammerdruck. Dadurch strömt saubere Sperrflüssigkeit über die inneren Gleitflächen in Richtung Pumpe. Das Prozessmedium sollte bei Normalbetrieb nicht über diese Flächen zur Atmosphäre gelangen. Diese Anordnung bietet deshalb eine stärkere Rückhaltung bei gefährlichen oder schlecht schmierenden Medien.

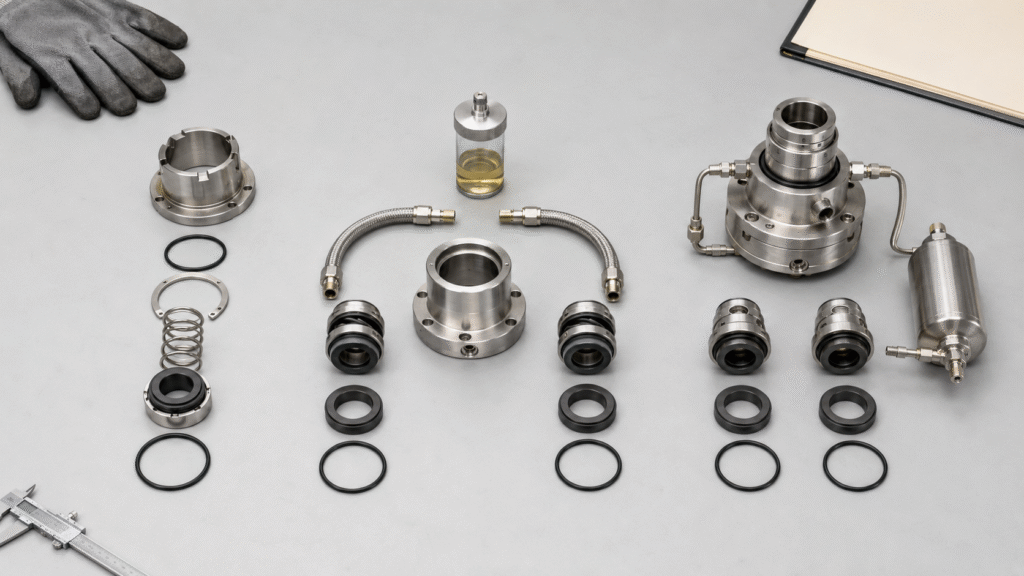

Einfache und doppelte Pumpen-Gleitringdichtungen mit Puffer- und Sperrflüssigkeitssystemen

Vorteile einer Einfach-Gleitringdichtung

Einfachdichtungen haben weniger Teile und benötigen weniger axialen Einbauraum. Normalerweise sind auch Rohrleitungen und Messinstrumente einfacher. Montage, Anfahren und Fehlersuche bleiben dadurch überschaubar. Das macht sie für viele Wasserpumpen, allgemeine Industrieanwendungen und gut schmierende stabile Medien praktikabel.

Anschaffungs- und Reparaturkosten sind oft geringer, weil nur ein Gleitflächenpaar gewartet wird. Außerdem haben Werkstätten verbreitete Komponentendichtungen und Gegenringe oft auf Lager. Unser breites Sortiment an Pumpen-Gleitringdichtungen deckt zahlreiche Standardpumpen ab. Maße und Werkstoffverträglichkeit müssen vor einer Bestellung dennoch bestätigt werden.

Wann Einfachdichtungen besonders geeignet sind

Einfachdichtungen passen häufig zu sauberem Wasser, Kühlwasser, milden Ölen und weiteren ungefährlichen Flüssigkeiten. Das Medium sollte in der Dichtungskammer stabil bleiben und einen ausreichenden Schmierfilm bilden. Geringe Verdampfungsreserve, häufiger Trockenlauf, viele Feststoffe oder schnelle Kristallisation können eine einfache Konstruktion unzuverlässiger machen.

Auch das Umfeld muss die erwartete Leckage tolerieren. Eine kleine Menge sauberes Wasser ist möglicherweise unkritisch; derselbe Leckagestrom kann bei giftigem Lösemittel oder stark riechender Flüssigkeit unzulässig sein. Die Entscheidung zwischen Einfach- und Doppeldichtung muss deshalb Sicherheits- und Umweltfolgen einschließen.

Grenzen und Risiken einer Einfachdichtung

Eine Einfachdichtung bietet nur einen primären Dichtspalt. Versagt sie, kann Prozessmedium in die Umgebung oder zu benachbarten Maschinenteilen gelangen. Anlagen mit gefährlichen Medien benötigen daher möglicherweise eine zusätzliche Rückhaltung. Selbst ungefährliche Flüssigkeiten können bei unkontrollierter Leckage Lager, Fundamente, elektrische Geräte oder nahe Produkte beschädigen.

Das Prozessmedium berührt und schmiert die Gleitflächen unmittelbar. Schlechte Schmierung, Verdampfung, Feststoffe oder Ablagerungen können daher die Standzeit verkürzen. Eine härtere Paarung verbessert möglicherweise den Abriebwiderstand, behebt aber weder Verdampfung noch Trockenlauf. Eine externe Spülung hilft nur bei zuverlässiger Versorgung und richtigem Durchfluss.

Wann Einfachdichtungen vermeintlich preiswert sind

Ein niedriger Kaufpreis garantiert keine geringen Betriebskosten. Wiederholte Leckage, Reinigung, Produktverlust und Produktionsunterbrechungen können die Einsparung übertreffen. Prüfen Sie daher das bisherige Schadensbild, bevor dieselbe Anordnung erneut eingebaut wird. Eine nach dem Einbau undichte Gleitringdichtung kann auch auf falsche Einstellung, beschädigte Gleitflächen, ungeeignete Werkstoffe oder Pumpenprobleme hinweisen.

Die Umstellung auf zwei Dichtungen löst Vibrationen, Wellenschlag oder Ansaugprobleme jedoch nicht automatisch. Beide Anordnungen benötigen eine stabile Pumpe und korrekte Betriebsbedingungen. Zuerst ist eine vollständige Schadensanalyse erforderlich, danach eine Bauform, die das tatsächliche Risiko adressiert.

Vorteile doppelter Gleitringdichtungen

Doppeldichtungen schaffen zwischen Prozess und Atmosphäre einen Zwischenraum. Sie können dadurch je nach Druckverhältnissen eine zweite Rückhaltung oder vollständige Prozessisolation bieten. Ein sauberes Zwischenmedium kann außerdem eines oder beide Gleitflächenpaare kühlen und schmieren. Das hilft bei schlecht schmierenden Produkten oder Medien, die freiliegende Gleitflächen angreifen.

Die äußere Dichtung bildet eine zweite kontrollierte Grenze. Die Überwachung von Druck, Füllstand, Temperatur oder Durchfluss kann Veränderungen erkennen, bevor Prozessleckage unkontrolliert wird. So lässt sich Wartung anhand des Versorgungssystems planen, statt auf sichtbare Leckage zu warten. Das wiegt bei hohen Ausfallfolgen besonders stark.

Bessere Beherrschung schwieriger Medien

Druckbeaufschlagte Doppeldichtungen können kristallisierende, polymerisierende, abrasive oder korrosive Produkte vom inneren Dichtspalt fernhalten. Die Sperrflüssigkeit muss jedoch mit dem Prozess verträglich sein. Eine geringe Leckage in die Pumpe darf weder Produktqualität beeinträchtigen noch unerwünschte Reaktionen oder Probleme bei nachfolgenden Behandlungsschritten verursachen.

Drucklose Doppeldichtungen können Leckage flüchtiger oder mäßig gefährlicher Flüssigkeiten sammeln. Das Puffersystem leitet Dampf oder Flüssigkeit dann einer sicheren Rückgewinnung zu. Dadurch lässt sich die Freisetzung verringern, ohne Sperrflüssigkeit in das Produkt einzutragen. Dennoch ist sorgfältige Bewertung nötig, da ein Teil des Prozessmediums letztlich auch die äußere Dichtung passieren kann.

Kosten und Verantwortlichkeiten einer Doppeldichtung

Ein Doppelsystem ist teurer, weil ein weiteres Gleitflächenpaar, zusätzliche Bauteile und Versorgungstechnik erforderlich sind. Je nach Bauart kommen Behälter, Kühler, Druckversorgung, Umwälzeinheit, Messgeräte und Alarme hinzu. Diese Posten müssen beim Vergleich der beiden Lösungen berücksichtigt werden.

Die Wartung ist ebenfalls anspruchsvoller. Techniker müssen Füllstand, Druck, Temperatur, Verunreinigungen und Zirkulation kontrollieren, das korrekte Hilfsmedium verwenden und das System entlüften. Die John-Crane-Hinweise zu Puffer- und Sperrflüssigkeiten erläutern die Bedeutung von Verträglichkeit, Schmierfähigkeit, Wärmeabfuhr, Stabilität und sicherer Handhabung.

Eine Störung der Versorgung kann beide Dichtungen beschädigen

Eine blockierte Leitung, ein leerer Behälter, falscher Druck oder eingeschlossene Luft können Schmierung und Kühlung unterbrechen. Dann überhitzen möglicherweise beide Gleitflächenpaare, auch wenn die mechanische Dichtung selbst korrekt montiert wurde. Vor dem Pumpenstart und nach Wartungsarbeiten muss das Versorgungssystem geprüft werden.

Der Sperrflüssigkeitsdruck muss mit kontrolliertem Abstand über dem Kammerdruck liegen. Ein zu geringer Abstand lässt möglicherweise Prozessmedium in den Sperrraum gelangen. Zu hoher Druck kann hingegen den Eintrag von Sperrflüssigkeit in die Pumpe und die Gleitflächenbelastung erhöhen. Maßgeblich sind die Vorgaben von Dichtung und Versorgungssystem, keine pauschale Druckregel.

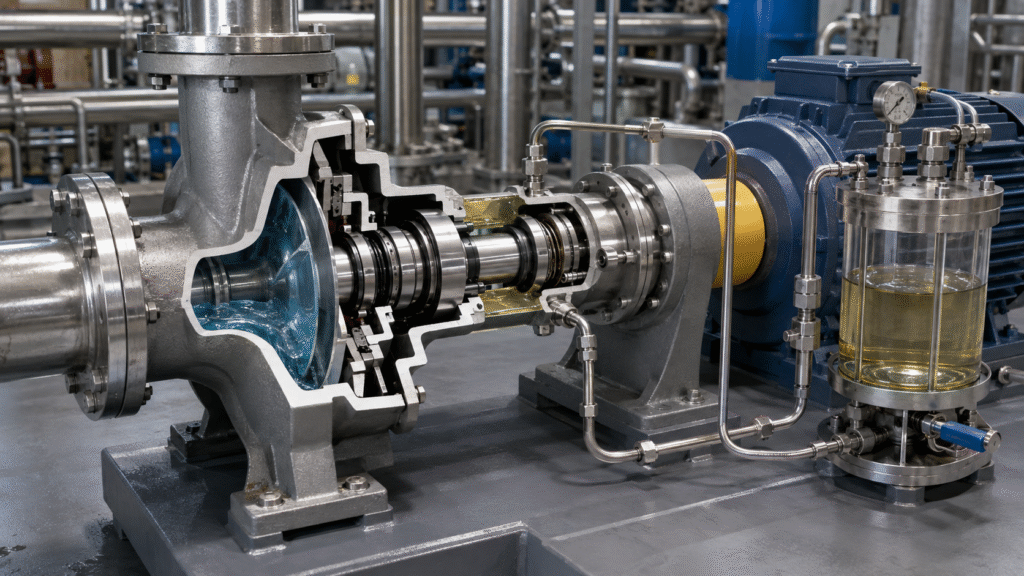

Doppelte Patronengleitringdichtung mit druckbeaufschlagtem Sperrflüssigkeitsbehälter an einer Chemiepumpe

Tandem-, Rücken-an-Rücken- und Stirn-an-Stirn-Bauarten

Der Begriff „Doppeldichtung“ umfasst mehrere räumliche Anordnungen. Tandemdichtungen liegen in derselben Grundrichtung und nutzen häufig drucklose Pufferflüssigkeit. Rücken-an-Rücken-Dichtungen zeigen mit den Dichtflächen voneinander weg; Stirn-an-Stirn-Varianten ordnen die rotierenden Gleitflächen anders gegeneinander. Druckumkehr, Baulänge und Zirkulation wirken sich je nach Anordnung unterschiedlich aus.

Wählen Sie die Orientierung nicht nach einem Katalogbild. Prüfen Sie zuerst normalen und kurzzeitigen Dichtungskammerdruck, dann Drehrichtung, Feststoffe, Wärmeabfuhr und verfügbare Anschlüsse. Klären Sie schließlich das Verhalten bei Druckverlust im Sperr- oder Puffersystem.

Die Dichtungsanordnungen nach API 682 unterscheiden funktional Einfach-, drucklose Doppel- und druckbeaufschlagte Doppelsysteme. Viele allgemeine Industriepumpen erfüllen jedoch nicht alle Hardwareanforderungen von API 682. Die Einteilung bleibt nützlich, aber die konkrete Bauform muss zu Pumpe, Medium und Anlagenstandard passen.

Einen ausführlichen Vergleich der Doppelanordnungen und ihrer Druckkonzepte bietet unser Leitfaden zu Doppeldichtungsanordnungen.

Werkstoffe bleiben bei beiden Anordnungen wichtig

Auch zwei Gleitflächenpaare gleichen ungeeignete Materialien nicht aus. Gleitflächen, Elastomere, Federn, Hülsen und Stopfbuchsbrillen müssen zu allen Flüssigkeiten passen, mit denen sie in Berührung kommen. Vergleichen Sie chemische Beständigkeit, Abrieb, Wärmeleitung und Elastomerverhalten anhand unseres Leitfadens zur Werkstoffauswahl für Gleitringdichtungen, bevor Sie eine Bauart freigeben.

Bei einer druckbeaufschlagten Doppeldichtung können innere Bauteile sowohl Sperrflüssigkeit als auch geringe Mengen Prozessmedium berühren. Die äußeren Gleitflächen laufen normalerweise auf sauberer Sperrflüssigkeit. Die Werkstoffprüfung muss deshalb Prozessmedium, Hilfsflüssigkeit, Reinigungschemikalien und Temperatur während des ganzen Betriebszyklus umfassen.

Patronenbauart kann den Einbau einer Doppeldichtung vereinfachen

Viele Doppeldichtungen werden als Patrone geliefert, weil Brille, Hülse, Gleitflächen und Einstellhilfen bereits eine Einheit bilden. Das vermindert Fehler bei der Montage vor Ort und vereinfacht Rohranschlüsse. Unser Sortiment an Patronen-Gleitringdichtungen ist eine Orientierung, sofern Dichtungskammer und Anschlussgeometrie ausreichend Platz bieten.

Eine Patrone macht jedoch nicht alle Doppeldichtungen untereinander austauschbar. Prüfen Sie Wellendurchmesser, Brillenzentrierung, Schraubenbild, Anschlussrichtung, axialen Freiraum und Zugang zur Kupplung. Vor dem Anschluss muss außerdem klar sein, ob ein druckbeaufschlagtes Sperr- oder druckloses Puffersystem erforderlich ist.

Die passende Anordnung wählen

Beschreiben Sie zuerst das Medium vollständig: Konzentration, Feststoffe, Dampfdruck, Giftigkeit und Reinigungschemikalien. Notieren Sie Temperatur, Dichtungskammerdruck, Drehzahl, Anfahrhäufigkeit und Trockenlaufrisiko. Damit lässt sich beurteilen, ob das Prozessmedium eine Einfachdichtung ausreichend schmieren kann oder Isolation notwendig ist.

Betrachten Sie danach die Folgen einer Leckage. Darf Prozessflüssigkeit in die Atmosphäre gelangen? Darf Hilfsflüssigkeit das Produkt verunreinigen? Ist Reinigung akzeptabel? Hohe Gefährdung oder strenge Reinheitsanforderungen rechtfertigen häufig eine Doppelanordnung. Saubere, ungefährliche Anwendungen können weiterhin mit einer Einfachdichtung auskommen.

Bewerten Sie zuletzt die verfügbaren Wartungsressourcen und Hilfsmedien. Eine Doppeldichtung benötigt geschulte Mitarbeiter, kompatible Hilfsflüssigkeit, Messgeräte und Prüfroutinen. Fehlen diese Möglichkeiten, kann die Zuverlässigkeit leiden. Die Wahl muss zur realen Betriebsorganisation und nicht nur zur technischen Spezifikation passen.

Welche Angaben an den Lieferanten gehen sollen

Nennen Sie Pumpenhersteller, Modell, Wellendurchmesser, Kammerabmessungen und bisherige Dichtungsanordnung. Ergänzen Sie Prozessbedingungen, mögliche Rohrleitungsanschlüsse, verfügbare Hilfsmedien und frühere Ausfälle. Aussagekräftige Fotos helfen beim Identifizieren der richtigen Gleitringdichtung und bei der Unterscheidung zwischen Komponenten-, Patronen-, Einfach- und Doppelkonstruktion.

Lassen Sie Gleitflächenwerkstoffe, Elastomere, Metallteile, Dichtungsorientierung, Versorgungsplan und Druckbedarf bestätigen. Fordern Sie schließlich eine Einbauzeichnung und Anfahranleitung an. Diese Angaben reduzieren Unklarheiten und erleichtern die Vorbereitung der Pumpe.

Abschließende Entscheidung: Einfach- oder Doppeldichtung?

Eine Einfachdichtung ist sinnvoll, wenn das Medium die Flächen ausreichend schmiert, Leckage nur ein geringes Risiko darstellt und die Pumpe stabil läuft. Sie bietet einfachere Montage, weniger Hilfstechnik und geringere Anfangskosten. Der Prozess muss jedoch den kontrollierten Leckageweg des Gleitflächenprinzips tolerieren.

Eine Doppeldichtung ist zweckmäßig, wenn Rückhaltung, Isolation oder saubere Gleitflächenschmierung den zusätzlichen Aufwand rechtfertigen. Das kann bei gefährlichen, flüchtigen, abrasiven, kristallisierenden oder schlecht schmierenden Medien gelten. Eine gute Entscheidung berücksichtigt Prozessrisiko, Versorgungstechnik, Pumpenkompatibilität, Werkstoffe und Lebenszykluskosten.
