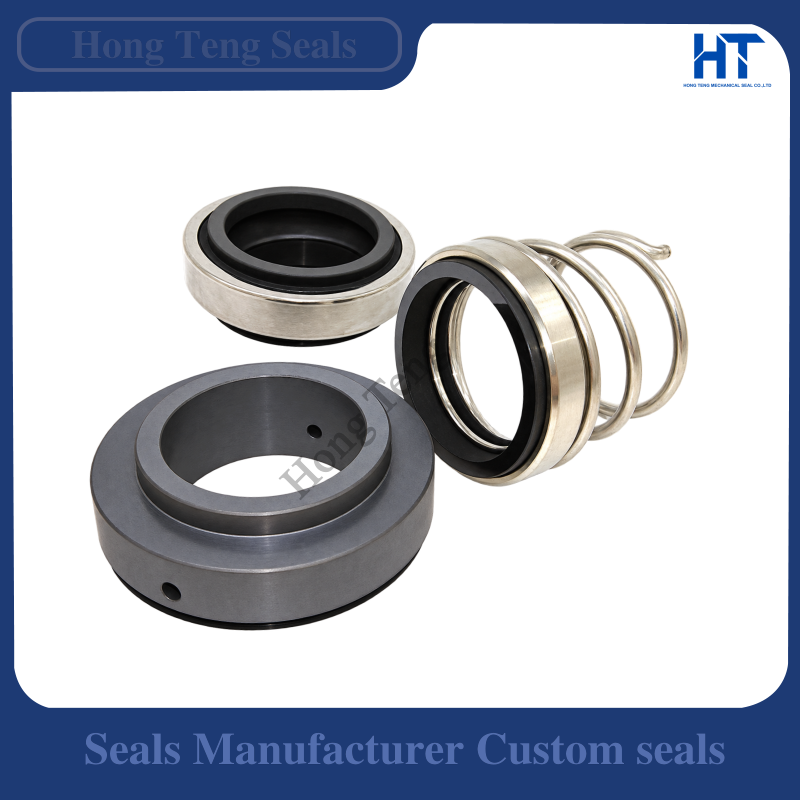

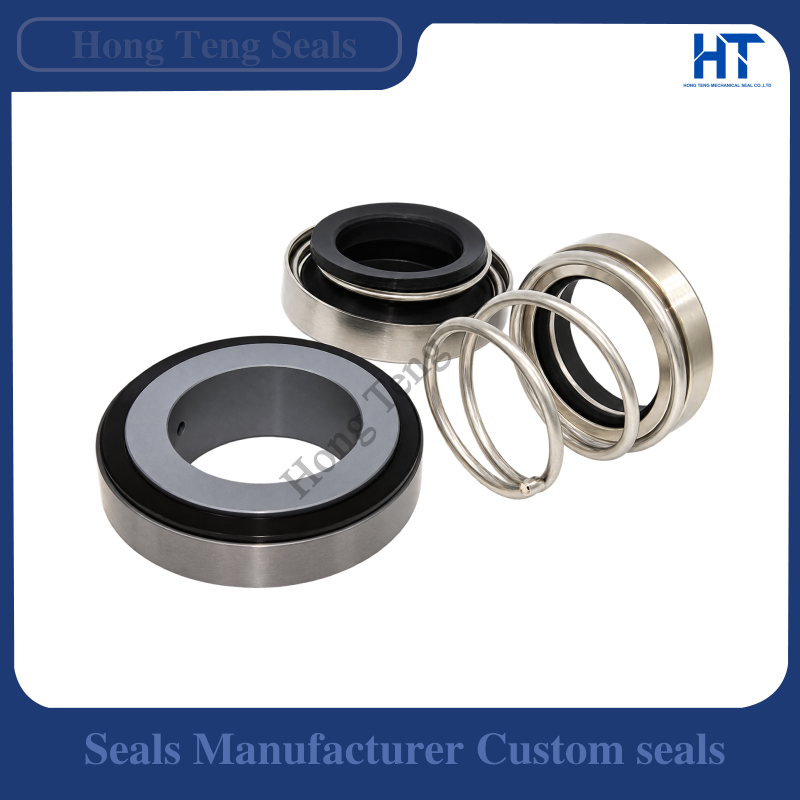

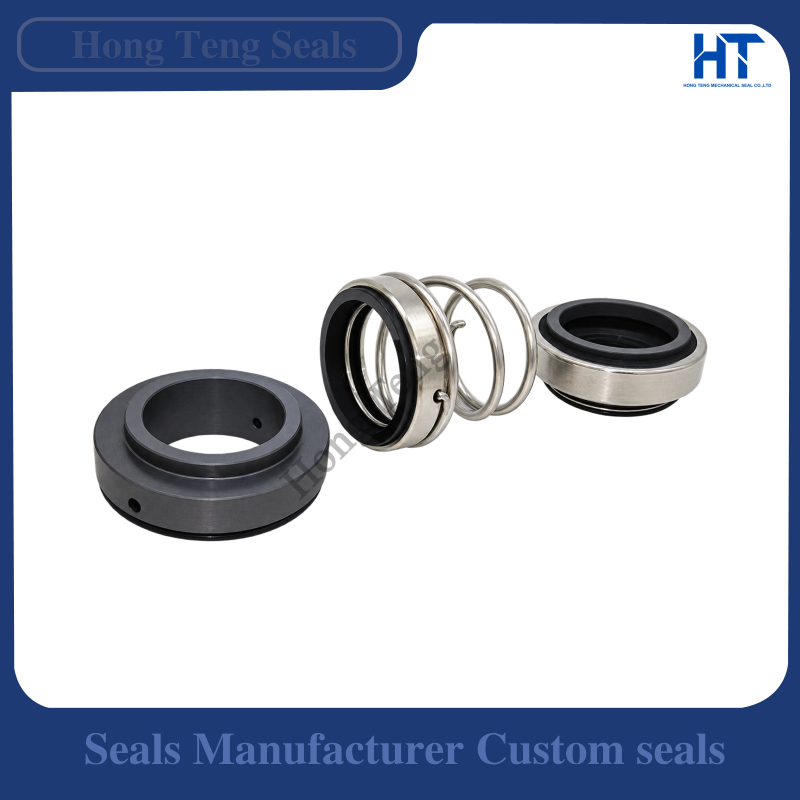

APV W Doppelgleitringdichtung 25 / 35 mm

Produktübersicht: APV W Doppelgleitringdichtung 25 / 35 mm

Die APV W Doppelgleitringdichtung ist eine Ersatzlösung für ausgewählte APV W- beziehungsweise World-Kreiselpumpen mit gespülter Dichtungskammer. Die Referenzausführung APV-04 / 160A wird für 25-mm- und 35-mm-Wellenkonfigurationen beschrieben und darf nicht mit einer einfachen APV-W-Einzeldichtung gleichgesetzt werden.

ProduktnameAPV W Doppelgleitringdichtung 25 / 35 mm
Dichtungsmodell / ReferenzAPV-04 / 160A
Pumpen- bzw. MarkenbezugAPV W / World (Kompatibilitätsreferenz)
DichtungstypDoppelte Gleitringdichtung für gespülte Dichtungsräume
Verfügbare Wellengrößen25 mm / 35 mm
EinbauartDoppelte Dichtung für Pumpen mit gespültem Dichtungsraum
PumpenreiheAusgewählte APV W- / World-Kreiselpumpen
VergleichsreferenzenAES T0WD/T0WDU; Vulcan 16.DOUB; Flowserve Pac-Seal AWD; Latty AVWC
WerkstoffeKohle, SiC, Wolframkarbid; EPDM/NBR; SS304/SS316 je nach Ausführung
LiefermarkeHong Teng

Die Zuordnung zu einer Pumpe setzt die Übereinstimmung von Wellenmaß, Einbauform, Gegenring, Dichtungssitz und Werkstoffen voraus. Verbindliche Betriebsgrenzen gelten nur für die bestätigte Lieferkonfiguration.

Produktdetails

Technische Daten und Ersatzteilabgleich

ProduktreferenzAPV-04 / 160A
BauartDoppelte Gleitringdichtung für gespülte Dichtungsräume
ErsatzreferenzAPV-04 / 160A
Wellengrößen25 / 35 mm
BauformDoppelte Gleitringdichtung
DichtungsraumFür passende gespülte (flushed) Dichtungskammer
VergleichsreferenzenAES T0WD/T0WDU; Vulcan Type 16.DOUB; Pac-Seal AWD; Latty AVWC
Rotierende DichtflächenKohlenstoff, Siliziumkarbid oder Wolframkarbid je nach Variante
Stationäre DichtflächenSiliziumkarbid / Wolframkarbid als mögliche Varianten
ElastomereEPDM oder NBR nach Lieferkonfiguration
MetallteileSS304 / SS316 optional
Referenztemperatur−10 bis +120 °C nur für entsprechend bestätigte Konfiguration
ReferenzdruckBis 1,5 MPa nur nach Prüfung der tatsächlichen Betriebs-/Werkstoffkonfiguration
ReferenzgleitgeschwindigkeitBis 8 m/s nur nach Anwendungsauslegung und Bestätigung der Ausführung

Wichtiger Hinweis: Abmessungen, Referenztypen und Anwendungslisten beruhen auf den angegebenen englischen Ausgangsdaten. Werkstoffe und Grenzwerte müssen vor einer Bestellung anhand der tatsächlich gelieferten Variante bestätigt werden.

Produktbeschreibung

APV W Doppelgleitringdichtung 25 / 35 mm – Aufbau, Ersatz und Auswahl

Die APV W Doppelgleitringdichtung ist eine Ersatzlösung für ausgewählte APV W- beziehungsweise World-Kreiselpumpen mit gespülter Dichtungskammer. Die Referenzausführung APV-04 / 160A wird für 25-mm- und 35-mm-Wellenkonfigurationen beschrieben und darf nicht mit einer einfachen APV-W-Einzeldichtung gleichgesetzt werden.

Die Dichtungsbaugruppe wird häufig über Vergleichsnummern AES T0WD/T0WDU, Vulcan Type 16.DOUB, Flowserve Pac-Seal AWD oder Latty AVWC identifiziert. Solche Querverweise ersetzen jedoch nicht den Größen- und Einbauabgleich: Die passende Konfiguration richtet sich nach Pumpenmodell, gespültem Raum und vorhandenen Einbaumaßen.

Als mögliche Dichtflächen sind Kohle, Siliziumkarbid und Wolframkarbid genannt; EPDM oder NBR sowie Edelstahlteile werden je nach Ausführung ausgewählt. Die aus der Quelle überlieferten Werte von −10 bis +120 °C, bis 1,5 MPa und bis 8 m/s sind nur Referenzangaben, keine unbedingten Einsatzgrenzen für sämtliche Materialvarianten.

Bei Molkerei-, Getränke- und Lebensmittelprozessen müssen darüber hinaus Reinigungsmedien, Werkstoffverträglichkeit und die gespülte Betriebsweise geklärt werden. Hong Teng liefert die Ersatzdichtung eigenständig, nicht als APV-Originalbauteil.

Anwendungen

Anwendungen und Auswahlhinweise

Die genannten Anwendungen gelten nur für nach Pumpentyp, Einbauform, Abmessungen und Werkstoffen bestätigte Ersatzfälle.

Typische Einsatzfälle

  • APV W / World Kreiselpumpen mit bestätigter gespülter Dichtungskammer
  • 25-mm- und 35-mm-Doppelgleitringdichtungen nach Größenabgleich
  • Prozesspumpen in Lebensmittel-, Getränke- und Molkereianlagen bei Materialeignung
  • Pumpenüberholung anhand APV-04/160A oder bestätigter T0WD- / 16.DOUB-Referenz

Vor der Bestellung prüfen

  1. Pumpenmodell und Dichtungsraum als gespülte Doppeldichtung bestätigen
  2. 25-mm-/35-mm-Wellenmaß und beide Dichtungssätze vermessen
  3. Spül- und Betriebsbedingungen, Medium und Werkstoffpaarung angeben
  4. Referenz-Temperatur, -Druck und -Gleitgeschwindigkeit nicht ohne Auslegungsprüfung übernehmen
