Wer eine Ersatz-Gleitringdichtung für Lowara-Pumpen auswählen möchte, sollte die genaue Pumpe, die ausgebaute Dichtung und die tatsächlichen Betriebsbedingungen gemeinsam prüfen. Nur vom Wellendurchmesser oder von einem Foto auszugehen, lässt zu viele Fragen offen. Die alte Dichtung ist daher ein wichtiges Beweismittel, aber keine vollständige Spezifikation.
Zum Lowara-Programm gehören unterschiedliche Pumpenfamilien, darunter vertikale und horizontale mehrstufige Pumpen, Inline-Pumpen und weitere Ausführungen. Jede Familie kann andere Dichtungsmaße, Werkstoffe und Montageeigenschaften aufweisen. Zwei Dichtungen für eine 16-mm-Welle können sich deshalb dennoch bei Gegenring, Einbaulänge, hydraulischer Entlastung oder Elastomeren unterscheiden.
Vor der Bestellung alle Identifikationsdaten sammeln
Erfassen Sie zunächst drei Informationsgruppen. Notieren Sie das vollständige Pumpenmodell, die Seriennummer, Motordaten und sämtliche Typzusätze vom Typenschild. Bewahren Sie außerdem die ausgebaute rotierende Einheit zusammen mit dem stationären Gegenring auf. Halten Sie schließlich Fördermedium, Temperatur, Druck, Drehzahl und jüngste Betriebsprobleme fest.
So wird aus der Frage „Welche Lowara-Dichtung sieht passend aus?“ die entscheidende Frage „Welche Dichtung passt genau zu dieser Pumpe und diesem Betrieb?“ Die Auswahl einer Lowara-Ersatz-Gleitringdichtung ist zuerst eine Identifikationsaufgabe und erst danach eine Beschaffungsentscheidung. Schon ein fehlender Typzusatz oder eine übersehene Gegenringgeometrie kann zu einer äußerlich passenden, aber ungeeigneten Dichtung führen.
Hinweis 1: Das Pumpentypenschild vollständig erfassen
Kürzen Sie die Pumpenbezeichnung bei einer Anfrage nicht ab. Familiennamen wie SV, e-SV oder e-HM sind hilfreich, beschreiben aber nicht zwingend die gesamte Ausstattung. Fotografieren Sie deshalb das komplette Typenschild und übernehmen Sie sämtliche lesbaren Codes, nicht nur die vermeintlich wichtigen Zeichen.
Offizielle Xylem-Unterlagen zeigen den Grund: Die Lowara-e-HM-Montageanleitung verwendet einen Identifikationscode, in dem Werkstoffe von Gegen- und Gleitring, die Elastomerauswahl sowie besondere Dichtungsmerkmale enthalten sein können. Der vollständige Pumpencode enthält somit Informationen, die in der allgemeinen Beschreibung „Lowara-Mehrstufenpumpe“ fehlen.
Hinweis 2: Die ausgebaute Dichtung vollständig aufbewahren
Fotografieren Sie die Dichtung vor der Reinigung oder dem Zerlegen. Zeigen Sie rotierende Baugruppe, stationären Gegenring, Federanordnung, O-Ringe, Mitnehmermerkmale und vorhandene Markierungen. Wenn möglich, dokumentieren Sie auch die Einbaurichtung. Solche Details gehen verloren, sobald verschiedene Teile auf der Werkbank vermischt werden.
Gehen Sie allerdings nicht automatisch davon aus, dass die ausgebaute Dichtung richtig war. Bei einer früheren Reparatur könnte ein Ersatz mit ungeeignetem Werkstoff oder falscher Einbaulänge montiert worden sein. Das Altteil belegt lediglich, was bisher eingebaut war – nicht zwingend, was die Pumpe ursprünglich benötigte. Vergleichen Sie es deshalb vor der Freigabe mit der Pumpenkennung und dem realen Betrieb.

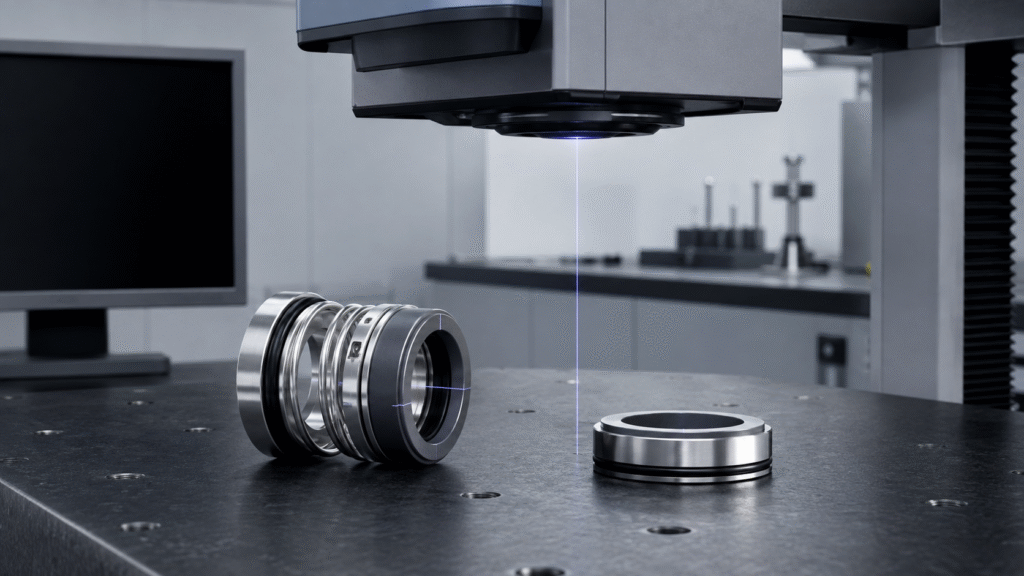

Der Wellendurchmesser ist nur das erste Auswahlkriterium
Wellen- oder Hülsendurchmesser sind unverzichtbar, aber keine vollständige Dichtungsspezifikation. Zwei Gleitringdichtungen können denselben Innendurchmesser besitzen und sich trotzdem bei rotierendem Außendurchmesser, freier Länge, Einbaulänge, Gegenringprofil, Gegenringdicke, Federanordnung und Mitnahme unterscheiden.
Deshalb darf die Auswahl einer Lowara-Ersatzdichtung nicht bei „12 mm“, „16 mm“ oder „22 mm“ enden. Solche Angaben grenzen die Suche ein, schließen sie aber nicht ab. Sind die Pumpenangaben unvollständig, nutzen Sie den Leitfaden Gleitringdichtung richtig ausmessen und dokumentieren Sie alle relevanten Maße der rotierenden und stationären Bauteile.
Den stationären Gegenring genauso sorgfältig messen
Viele Bestellfehler entstehen, weil nur die Welle gemessen und der stationäre Gegenring übersehen wird. Dessen Außendurchmesser, Dicke, Einbauform und Dichtelement müssen zum Gehäuse passen. Senden Sie deshalb ein frontales Foto des Gegenrings und messen Sie sowohl die starren Abmessungen als auch die Einbaugeometrie.
Erfassen Sie außerdem die eingebaute Arbeitslänge, soweit sie bekannt ist. Übermäßige Federkompression kann Flächenpressung und Wärme erhöhen; zu geringe Kompression kann Leckage verursachen. Eine Dichtung, die sich auf die Welle schieben lässt, aber die falsche Einbaulänge besitzt, ist kein geeigneter Ersatz.

Vor der Dichtungssuche die Lowara-Pumpenfamilie bestimmen
Lowara setzt je nach Anwendung unterschiedliche Pumpenkonstruktionen ein. Die Baureihe e-SV umfasst beispielsweise vertikale mehrstufige Pumpen, während e-HM horizontal mehrstufig aufgebaut ist. Inline-Pumpen und weitere Familien besitzen andere Gehäuse und Einsatzbedingungen. Beginnen Sie deshalb mit der Pumpenfamilie statt mit dem äußeren Aussehen der Dichtung.
Die Lowara-Gleitringdichtungen im Produktsortiment des Lieferanten können anschließend als zweiter Filter dienen. Dort finden sich verschiedene für Lowara vorgesehene Konstruktionen, etwa Einzelfederdichtungen und Ersatztypen für Mehrstufenpumpen. Eine gemeinsame Kategorie beweist aber keine Kompatibilität mit einer bestimmten Pumpe. Nach der Familienzuordnung müssen Abmessungen und Werkstoffe genau abgeglichen werden.
Auch ähnliche Pumpenbaureihen können unterschiedliche Dichtungen erfordern
Selbst innerhalb einer Pumpenfamilie können Ausführungsänderungen die Auswahl beeinflussen. Motorleistung, Temperaturvariante, Werkstoffausführung, Produktionsrevision oder Sonderoptionen können die Dichtungsspezifikation verändern. Pauschale Regeln wie „Alle Pumpen dieser Reihe verwenden dieselbe 16-mm-Dichtung“ sind daher ungeeignet.
Auch die Xylem-Dokumentation zur e-SV zeigt Unterschiede je nach Baureihe und Ausstattung. Besondere Hochtemperaturausführungen verwenden zudem spezifische Abdichtungs- und Temperaturregelungsmerkmale. Nutzen Sie die offiziellen Pumpenunterlagen als Referenz und bestätigen Sie Altteil und Betriebsbedingungen vor der Bestellung.
Gleitflächenwerkstoffe auf das tatsächliche Medium abstimmen
Wenn die Geometrie geklärt ist, folgt die Werkstoffauswahl. Kohle gegen Siliziumkarbid kann für viele Reinwasser- und allgemeine Industrieanwendungen geeignet sein. Siliziumkarbid gegen Siliziumkarbid kann bei feinen Feststoffen oder schwieriger Wasserqualität höhere Verschleißbeständigkeit bieten. Das Gleitflächenpaar darf jedoch nicht allein nach der Härte gewählt werden.
Ein Leitfaden zur Werkstoffauswahl für Gleitringdichtungen hilft beim Vergleich von Kohle, Keramik, Siliziumkarbid, Wolframkarbid und Sekundärdichtungswerkstoffen. Für eine Lowara-Ersatzdichtung muss der Lieferant wissen, ob die Pumpe sauberes Wasser, Glykolmischungen, Öle, aufbereitetes Wasser, Chemikalien oder andere Medien fördert.
Falsche Elastomere können eine sonst passende Dichtung ungeeignet machen
EPDM, FKM und andere Elastomere sehen nach dem Ausbau oft ähnlich aus, insbesondere wenn sie verschlissen, verfärbt oder thermisch gealtert sind. Die Farbe ist daher kein zuverlässiges Identifikationsmerkmal. Prüfen Sie stattdessen technische Unterlagen, frühere Bestellungen, Werkstoffcodes und die Verträglichkeit mit dem Medium.
Ein Elastomer mit guten Eigenschaften im Wasserbetrieb kann für Öle oder Lösungsmittel ungeeignet sein. Umgekehrt muss ein ölbeständiger Werkstoff nicht automatisch für heißes Wasser passen. Die Montageanleitung für Lowara e-HM enthält ausdrücklich unterschiedliche Elastomeroptionen im Pumpencode; der Werkstoff muss also geprüft und darf nicht erraten werden.
Produktbeispiele sind Referenzen, keine universellen Lösungen
Vergleichen Sie mögliche Lowara-Ersatz-Gleitringdichtungen auch mit bekannten Lieferantenreferenzen. Ein Katalog hilft, Lowara-bezogene Bauformen einzugrenzen. Die Roten-5-22-X-Dichtung für Lowara mit 22 mm ist beispielsweise ein nützlicher Bezugspunkt für eine bestimmte 22-mm-Einzelfederkonstruktion.
Diese Produktseite ist dennoch keine Abkürzung für jede Lowara-Pumpe mit 22-mm-Welle. Ebenso können für Lowara vorgesehene 12- oder 16-mm-Ersatzdichtungen andere Gegenringe, Federanordnungen oder Entlastungsgeometrien besitzen. Katalogmodelle sind daher zu prüfende Kandidaten und keine allgemeingültigen Lösungen.
Wenn am Altteil keine lesbare Teilenummer vorhanden ist
Raten Sie nicht anhand einzelner Fotos. Fotografieren Sie zuerst die komplette Einheit aus mehreren Blickwinkeln. Messen Sie dann Welle, rotierende Baugruppe, freie Länge, stationären Gegenring und wichtige Einbaumerkmale. Vergleichen Sie diese Informationen mit Pumpenmodell und Anwendung.
Der Leitfaden Die richtige Gleitringdichtung identifizieren hilft, wenn mehrere Kandidaten übrig bleiben. Er verbindet Pumpenangaben, Dichtungsgeometrie, Werkstoffe und Betriebsbedingungen, statt sich auf einen einzelnen Hinweis zu verlassen. Das ist besonders wichtig bei älteren Pumpen mit mehreren bereits erfolgten Reparaturen.
Aus dem Schaden der alten Dichtung lernen
Bei einem Austausch sollte auch gefragt werden, warum die alte Dichtung ausgebaut wurde. Zeigen die Flächen starke Riefen, Hitzeschäden, chemischen Angriff oder ungleichmäßigen Verschleiß, kann ein ungeprüfter Ersatz derselben Konstruktion den Fehler wiederholen. Bewahren Sie daher das Schadensbild bis zur Ursachenklärung auf.
Prüfen Sie außerdem Welle oder Hülse, Lager, Rundlauf, Ausrichtung und Dichtungsraum. Eine Lowara-Ersatz-Gleitringdichtung kann keine verbogene Welle, keinen Trockenlauf, keine Kavitation und keine starken Vibrationen beseitigen. Werkstoffverbesserungen können bei Abrieb oder chemischem Angriff helfen, dürfen aber ein ungelöstes Pumpenproblem nicht verdecken.
Auswahlfehler und Pumpenschäden auseinanderhalten
Auswahlfehler betreffen meist Geometrie, Gleitflächenwerkstoff, Elastomer, Druckbeständigkeit oder Dichtungsbauform. Pumpenprobleme betreffen dagegen Bewegungsverhältnisse, Schmierung, hydraulische Instabilität und Montagezustand. Beide können Leckage verursachen; allein die beschädigte Dichtung zeigt die Fehlerkategorie daher nicht immer eindeutig an.
Vergleichen Sie deshalb die Schadensspuren mit der Betriebshistorie. Trat die Leckage unmittelbar nach dem Austausch auf, prüfen Sie zuerst Abmessungen, Einbaulänge, Gegenringmontage und Werkstoffverträglichkeit. Begann sie dagegen nach zunehmenden Schwingungen oder Lagergeräuschen, sollte die Maschine untersucht werden, bevor die neue Dichtung verantwortlich gemacht wird.
Ein prüfbares Anfragepaket für den Lieferanten erstellen
Eine gute Anfrage muss einem weiteren Ingenieur die Prüfung der Auswahl ermöglichen. Fügen Sie Pumpenhersteller, vollständiges Modell, Seriennummer, Wellendurchmesser und scharfe Fotos des Typenschilds bei. Ergänzen Sie Bilder der kompletten alten Dichtung, des rotierenden Teils, des stationären Gegenrings, der Feder und der Elastomere.
Geben Sie alle wichtigen Maße mit Einheiten an. Nennen Sie außerdem Fördermedium, gegebenenfalls Konzentration, Betriebstemperatur, möglichst den Dichtungsraumdruck, Drehzahl und Feststoffgehalt. So kann der Lieferant eine Lowara-Ersatzdichtung anhand nachvollziehbarer Merkmale bestätigen, statt nur visuell zu raten.
Bestellfreigabe nach Sicherheitsgrad der Zuordnung
Eine Auswahl mit hoher Sicherheit verbindet vollständige Pumpenkennung, geprüfte Abmessungen, Werkstoffinformationen und tatsächliche Anwendung. Bei mittlerer Sicherheit fehlt eventuell eine Einzelangabe, doch genügend weitere Daten erlauben einen Abgleich. Geringe Sicherheit besteht, wenn hauptsächlich ein Foto, der Wellendurchmesser oder eine informelle Modellbeschreibung vorliegen.
Geben Sie eine unsichere Bestellung nicht nur deshalb frei, weil die Dichtung günstig ist. Die Kosten eines erneuten Stillstands können weit über dem Aufwand besserer Datenerhebung liegen. Bleiben zwei Kandidaten übrig, fragen Sie den Lieferanten, welches zusätzliche Maß die Entscheidung ermöglicht.
Montage und Inbetriebnahme bestimmen ebenfalls das Ergebnis
Auch eine korrekt ausgewählte Lowara-Ersatz-Gleitringdichtung muss fachgerecht eingebaut werden. Die Auswahl bringt lediglich das richtige Ersatzteil zur Pumpe. Reinigen Sie Welle oder Hülse, entfernen Sie Grate, schützen Sie die geläppten Flächen und setzen Sie den Gegenring rechtwinklig ein.
Verwenden Sie nur elastomerverträgliche Schmiermittel und beachten Sie die Pumpen- beziehungsweise Dichtungsanleitung zur Einbauposition und Montagereihenfolge. Die Lowara-e-SV-Montageanleitung weist darauf hin, dass das Fördermedium die Gleitflächen schmiert. Außerdem erläutert sie, dass sich eine neue Dichtung während des Einlaufens zeitweise durch geringe Leckage bemerkbar machen kann.
Befüllen Sie die Pumpe daher richtig, vermeiden Sie Trockenlauf und unterscheiden Sie eine mögliche anfängliche Einlaufphase von dauerhafter Leckage aufgrund fehlerhafter Montage oder Maschinenprobleme. Richtige Auswahl und korrekte Inbetriebnahme müssen zusammenpassen.
Abschließende Entscheidung zur Ersatzdichtung
Die beste Lowara-Ersatz-Gleitringdichtung ist nicht das Katalogteil mit dem ähnlichsten Aussehen. Mehrere unabhängige Hinweise müssen zum selben Ergebnis führen: eindeutige Pumpenkennung, vollständige Dichtungsmaße, geeignete Werkstoffe und tatsächliche Betriebsbedingungen.
Geben Sie die Lowara-Ersatzdichtung erst frei, wenn diese Angaben übereinstimmen. Gehen Sie in dieser Reihenfolge vor: Altteil als Beweismittel sichern, anhand der Pumpendokumentation gegenprüfen und die Werkstoffe anhand des Betriebs freigeben. Das senkt Fehlbestellungen und schafft faire Voraussetzungen für eine zuverlässige Funktion der neuen Dichtung.
