Gleitflächen von Gleitringdichtungen: Verschleiß und Schäden prüfen

Gleitflächen einer Gleitringdichtung gehören zu den wichtigsten Funktionsflächen einer Pumpenabdichtung. Rotierende und stationäre Gleitfläche laufen gegeneinander, getrennt durch einen sehr dünnen Flüssigkeitsfilm. So entsteht die primäre Dichtstelle zwischen rotierender Welle und feststehendem Pumpengehäuse.

Beginnt eine Gleitringdichtung zu lecken, liefert der Zustand dieser Flächen wertvolle Hinweise. Kratzer, Ausbrüche, Risse, Ablagerungen, Hitzespuren und ungleichmäßiger Verschleiß helfen bei der Frage, ob Verunreinigung, unzureichende Schmierung, Montagefehler, Wellenbewegungen oder andere Betriebsbedingungen die Ursache waren.

Dieser Leitfaden erklärt die Funktion der Gleitflächen, mögliche Merkmale eines normalen Laufbilds, die Entstehung typischer Verschleißmuster und die Untersuchung einer aus einer Pumpe ausgebauten defekten Dichtung.

Was ist die Gleitfläche einer Gleitringdichtung?

Eine Gleitringdichtung besitzt normalerweise zwei präzise aufeinander abgestimmte Dichtflächen, die zusammen die primäre Dichtstelle bilden. Man bezeichnet sie als rotierende Gleitfläche und stationäre Gleitfläche.

Eine Fläche dreht sich mit der Welle oder Hülse, die andere bleibt im Pumpengehäuse oder Dichtungsdeckel stehen. Federn und hydraulische Kräfte sorgen für eine kontrollierte Schließkraft zwischen beiden Oberflächen.

Obwohl die Flächen scheinbar direkt aufeinanderliegen, reiben sie bei einer richtig betriebenen flüssigkeitsgeschmierten Dichtung nicht einfach trocken gegeneinander. Ein mikroskopisch dünner Flüssigkeitsfilm unterstützt Schmierung und Wärmeabfuhr.

Typische Gleitflächenwerkstoffe sind Kohle, Keramik, Siliziumkarbid, Wolframkarbid und weitere technische Werkstoffe. Die Auswahl darf jedoch nicht allein nach der Härte erfolgen. Eigenschaften des Mediums, Feststoffe, Temperatur, Druck, Drehzahl, Schmierbedingungen und Dichtungskonstruktion sind ebenso wichtig.

Mehr über die Auswahl von Gleitflächen- und Sekundärdichtungswerkstoffen für unterschiedliche Einsätze erfahren Sie in unserem Leitfaden zur Werkstoffauswahl für Gleitringdichtungen.

Rotierende und stationäre Gleitfläche im Vergleich

Beide Gleitflächen erfüllen gemeinsam dieselbe Abdichtungsfunktion, arbeiten innerhalb der Dichtung aber unter unterschiedlichen Bewegungsbedingungen.

Die rotierende Gleitfläche dreht sich mit Welle oder Hülse. Untersuchen Sie bei der Kontrolle ihre Laufspur auf Riefen, Risse, Ausbrüche, Ablagerungen und ungleichmäßigen Kontakt.

Die stationäre Gleitfläche sitzt fest im Deckel, Gehäuse oder Gegenringsitz. Prüfen Sie neben der Lauffläche auch ihren Sitz, die Kanten und Ablagerungen in der Umgebung.

Die genaue Konstruktion hängt vom Dichtungstyp ab. Aus dem Aussehen eines einzelnen Bauteils allein lässt sich seine Funktion daher nicht immer bestimmen. Für eine Schadensanalyse ist wichtiger, welches Teil rotiert und welches feststeht.

Untersuchen Sie beide Gleitflächen immer als zusammengehöriges Paar. Schäden an einer Fläche können sich als entsprechende Spuren auf der Gegenfläche wiederfinden.

Wie zwei Gleitflächen abdichten

Die Dichtstelle muss zwei scheinbar gegensätzliche Aufgaben erfüllen: den Austritt des Fördermediums begrenzen und zugleich die Relativdrehung zweier Oberflächen ermöglichen.

Während des Pumpenbetriebs halten Schließkräfte die Flächen zusammen; dazwischen kann sich ein äußerst dünner Flüssigkeitsfilm ausbilden. Er kontrolliert die Leckage und reduziert den direkten Reibkontakt der aufeinander abgestimmten Flächen.

Der Zustand dieser Dichtstelle hängt nicht allein von den Flächen selbst ab.

Ebenheit, Oberflächenzustand, Federbelastung, hydraulische Belastung, Wellenstabilität, Medieneigenschaften, Verunreinigungen und Betriebseinflüsse bestimmen gemeinsam das Laufverhalten.

Deshalb löst der Austausch sichtbar beschädigter Gleitflächen ohne Untersuchung der Pumpe wiederholte Dichtungsprobleme oft nicht.

Warum der mikroskopisch dünne Flüssigkeitsfilm wichtig ist

Der sehr dünne Flüssigkeitsfilm zwischen rotierender und stationärer Gleitfläche beeinflusst Reibung, Wärme und Verschleiß entscheidend.

Er schmiert die gleitenden Oberflächen und transportiert Wärme ab. Wird der Film instabil oder verschwindet, können Reibung und örtliche Erwärmung steigen. Umgekehrt stören Verunreinigungen oder Feststoffe im Spalt den Film und beschädigen möglicherweise die Präzisionsflächen.

Zu den Bedingungen, die die Schmierung beeinflussen können, gehören:

  • Trockenes Anfahren oder zu wenig Flüssigkeit an der Dichtung
  • Verlust der Pumpenfüllung
  • Luft oder Gas in der Dichtungskammer
  • Entspannen oder Verdampfen der Flüssigkeit nahe der Gleitflächen
  • Unzureichende Umströmung der Dichtung
  • Schwebende abrasive Partikel
  • Ablagerungen oder kristallisierendes Fördermedium
  • Instabiler Pumpenbetrieb

Eine beschädigte Gleitfläche beweist deshalb nicht automatisch, dass ihr Werkstoff fehlerhaft war.

Auch die Betriebsbedingungen an der Dichtstelle müssen untersucht werden.

Wie sieht ein normales Tragbild einer Gleitringdichtung aus?

Bei der Bewertung von Kontakt- und Verschleißspuren der Gleitflächen sollte die gesamte 360-Grad-Laufbahn betrachtet werden statt nur einer einzelnen Stelle.

Eine gebrauchte Gleitfläche muss nicht mehr genauso aussehen wie eine neue.

Dort, wo beide Flächen zusammenlaufen, kann sich eine sichtbare Lauf- oder Verschleißspur ausbilden. Ihre bloße Existenz bedeutet nicht zwangsläufig einen Defekt.

Achten Sie bei der Prüfung auf ein einigermaßen gleichmäßiges umlaufendes Tragbild ohne tiefe Kratzer, schwere örtliche Beschädigungen, ausgebrochene Kanten oder große Umfangsunterschiede.

Entscheidend sind folgende Fragen:

  • Ist die Laufspur ausreichend gleichmäßig?
  • Liegt sie an der konstruktiv vorgesehenen Stelle?
  • Ist ein Umfangsbereich deutlich stärker verschlissen?
  • Gibt es tiefe Rillen oder Kratzer?
  • Sind Risse oder Ausbrüche vorhanden?
  • Häufen sich Ablagerungen in bestimmten Bereichen?
  • Zeigt die Gegenfläche ein passendes Schadensbild?

Eine Laufspur allein beweist keinen Dichtungsausfall. Form, Position und Gleichmäßigkeit liefern häufig bessere Hinweise als die Frage, ob ein polierter oder verfärbter Ring sichtbar ist.

Fotografieren Sie beide Flächen direkt nach der Demontage und vor der Reinigung. Beim Reinigen können Ablagerungen und weitere Hinweise verloren gehen, die für die Ursachenanalyse wichtig sind.

Häufige Verschleißmuster an Gleitringdichtungsflächen

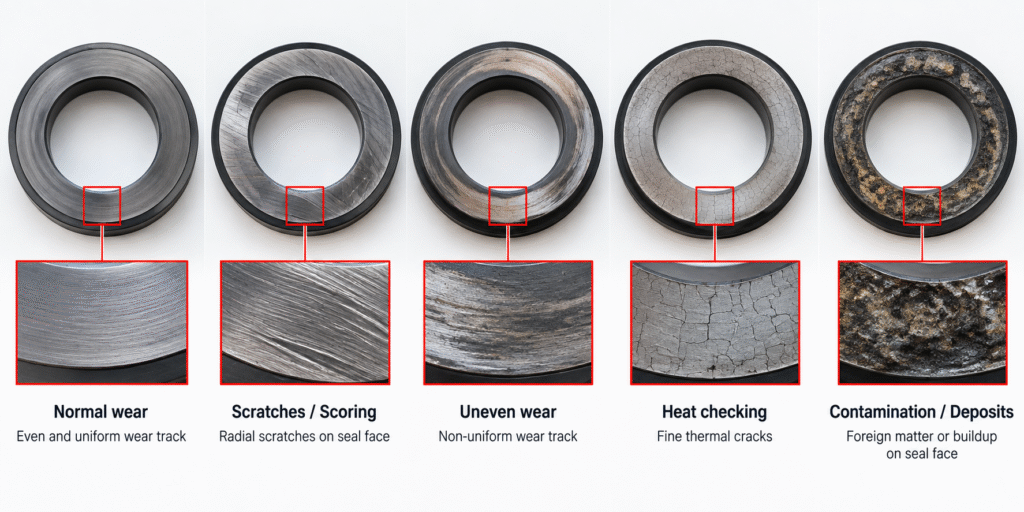

Verschleißbilder an Gleitringdichtungsflächen: Riefen, ungleichmäßiger Abrieb und thermische Schäden

Unterschiedliche Verschleißmuster können erkennen lassen, was im Inneren der Pumpe geschehen ist.

Ein bestimmtes Muster ist jedoch als Diagnosehinweis zu verstehen, nicht als Beweis für eine einzige Ursache.

Kratzer und Riefen

Feine Kratzer oder tiefere umlaufende Rillen können darauf hindeuten, dass Partikel zwischen die Dichtflächen gelangt sind.

Mögliche Quellen sind Feststoffe aus dem Fördermedium, Korrosionsprodukte, bei der Montage eingetragener Schmutz, Kristalle oder über den Pumpenkreislauf verbreitete Verunreinigungen.

Untersuchen Sie bei Riefenbildung beide miteinander laufenden Flächen.

Ein zwischen den Flächen eingeklemmtes hartes Partikel kann eine oder beide Oberflächen beschädigen. Kontrollieren Sie auch die Dichtungskammer auf Ablagerungen oder Fremdkörper, statt lediglich den defekten Ring zu ersetzen.

Kantenausbrüche

Fehlende kleine Stücke an einer Gleitflächenkante können durch Stöße, unsachgemäße Handhabung, schwierige Montage oder mechanischen Kontakt entstehen.

Kantenausbrüche an einer neu eingebauten Dichtung sind ein Anlass, Montage- und Handhabungsverfahren zu prüfen.

Manche harten Gleitflächenwerkstoffe sind relativ spröde und müssen bei Lagerung, Transport und Zusammenbau besonders vor Schlägen geschützt werden.

Eine sichtbar beschädigte Fläche darf nicht nur deshalb eingebaut werden, weil der größte Teil ihrer Laufbahn noch intakt wirkt.

Rissbildung

Risse in einer Gleitfläche erfordern eine sorgfältige Untersuchung.

Sie können mit Wärmespannungen, mechanischen Spannungen, Stößen, fehlerhafter Montage oder ungewöhnlichen Betriebsbedingungen zusammenhängen.

Dokumentieren Sie, wo der Riss beginnt und welchen Verlauf er durch den Ring nimmt.

Prüfen Sie auch die Gegenfläche, Mitnehmermerkmale, Gegenringsitz und umliegende Bauteile auf Verzug oder Stoßspuren.

Rissbildung darf nicht ohne Prüfung der Montage- und Betriebsbedingungen pauschal als „schlechter Werkstoff“ eingestuft werden.

Thermische Risse und Hitzeschäden

Feine Oberflächenrisse, glasiger Glanz, Verfärbungen oder andere wärmebedingte Veränderungen können auf ungewöhnliche thermische Bedingungen an den Gleitflächen hinweisen.

Mögliche Ursachen sind ungenügende Schmierung, Trockenlauf, unterbrochene Flüssigkeitsversorgung, Dampfblasenbildung, übermäßige Flächenbelastung oder instabiler Betrieb.

Bei Verdacht auf thermische Schäden untersuchen Sie, was vor Beginn der Leckage geschah.

Besonders die Anfahrphase ist wichtig, da die Dichtung vor dem Erreichen eines stabilen Pumpenbetriebs unzureichend geschmiert sein kann.

Ungleichmäßiger Verschleiß

Eine Laufspur, die an einem Umfangsabschnitt deutlich stärker ausgeprägt ist, kann auf eine instabile oder schräg zueinander laufende Flächenpaarung hindeuten.

Mögliche Ursachen sind:

  • Wellenrundlauffehler
  • Fluchtungsfehler
  • Lagerzustand
  • Vibrationen
  • Fehlerhaft montierter stationärer Gegenring
  • Verzug von Bauteilen
  • Andere ungewöhnliche mechanische Bewegungen

Wiederholter ungleichmäßiger Gleitflächenverschleiß ist deshalb ein Grund, die Pumpe zu untersuchen, statt einfach die nächste Dichtung einzubauen.

Weitere Hinweise finden Sie in unserem Leitfaden zu Wellenrundlauf und Fluchtungsfehlern.

Ablagerungen und Verunreinigung

Ablagerungen können als Kalk, kristallisiertes Medium, Schlamm oder andere an Dichtflächen und Umgebung haftende Stoffe auftreten.

Sie können den Flüssigkeitsfilm stören oder die freie Bewegung von Dichtungsteilen behindern. Auch abrasive Partikel können sich nahe der Laufbahn ansammeln.

Fotografieren Sie die Ablagerungen vor der Reinigung und halten Sie ihre Position fest.

Ort und Aussehen der Verschmutzung geben möglicherweise Aufschluss über die Bedingungen in der Dichtungskammer.

Was verursacht Schäden an Gleitringdichtungsflächen?

Schäden an Gleitflächen entstehen häufig aus dem Zusammenwirken mehrerer Bedingungen und nicht aus einer isolierten Ursache.

Zu den typischen Prüfbereichen gehören:

Unzureichende Schmierung

Trockenlauf, Verlust der Pumpenfüllung oder zu wenig Flüssigkeit an der Dichtstelle beeinträchtigen Schmierung und Wärmeabfuhr.

Verunreinigung

Feststoffe, Schmutz, Korrosionsprodukte oder kristallisierte Medien gelangen zwischen die Flächen und können Riefen oder instabile Kontaktbedingungen verursachen.

Mechanische Bewegung

Rundlauffehler, Fluchtungsfehler, Vibrationen und verschlissene Lager verhindern möglicherweise einen stabilen Flächenkontakt.

Montageschäden

Die Präzisionsflächen können durch unsachgemäße Handhabung, Verunreinigung, falschen Gegenringeinbau oder fehlerhafte Dichtungseinstellung beschädigt werden.

Thermische Bedingungen

Schmiermangel, Verdampfung oder instabiler Betrieb können außergewöhnliche Erwärmung an der Dichtstelle auslösen.

Ungeeignete Dichtungsauswahl

Bauweise, Abmessungen oder Werkstoffe passen möglicherweise nicht zur tatsächlichen Pumpe und deren Einsatz.

Prozessänderungen

Änderungen von Medium, Feststoffen, Betriebsbedingungen, Reinigungsverfahren oder Anfahrabläufen beeinflussen möglicherweise eine zuvor problemlos arbeitende Dichtung.

Wenn eine neu eingebaute Dichtung unmittelbar oder kurz nach dem Start leckt, hilft der Leitfaden Gleitringdichtung nach dem Einbau undicht bei einer strukturierten Montage- und Anfahrdiagnose.

Gleitflächen nach dem Ausbau untersuchen

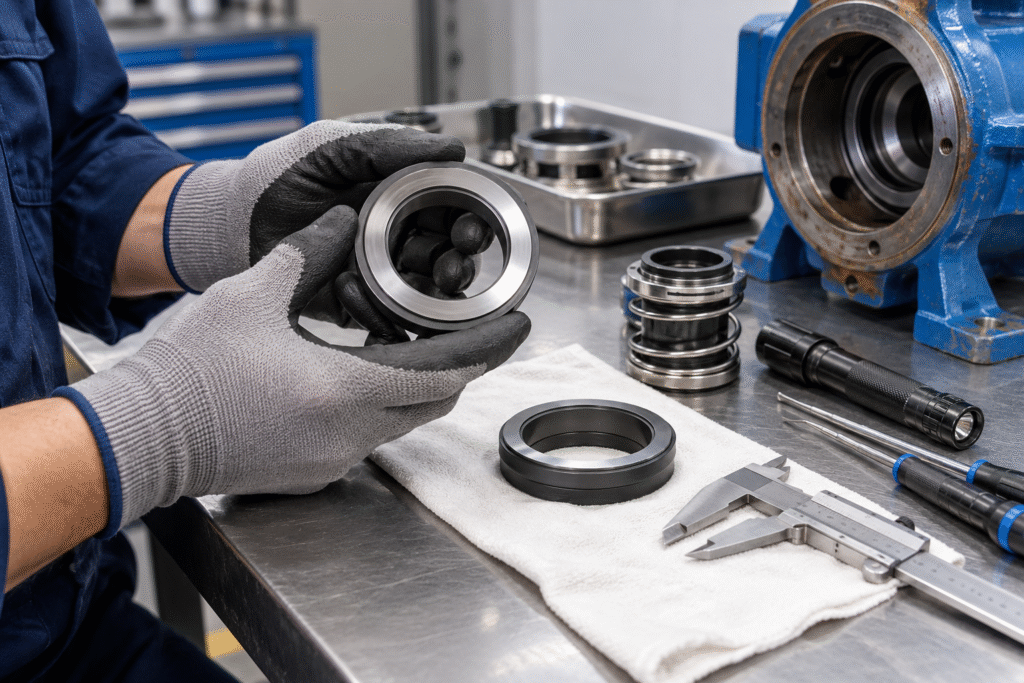

Techniker prüft die Gleitfläche einer Gleitringdichtung auf Kratzer, Risse und Verschleiß

Eine ausgefallene Gleitringdichtung ist ein wichtiges Beweismittel.

Reinigen Sie die Bauteile nicht sofort und entsorgen Sie beschädigte Teile nicht voreilig.

Eine praxisgerechte Untersuchung kann in folgender Reihenfolge erfolgen.

Dichtung vor dem Reinigen dokumentieren

1. Dichtung im ausgebauten Zustand fotografieren

Fotografieren Sie die komplette Dichtung, rotierende Einheit, stationären Gegenring, Gleitflächen, Elastomere und sichtbare Ablagerungen, bevor irgendetwas gereinigt wird.

2. Zusammengehörige Gleitflächen beisammenhalten

Vermischen Sie die rotierende und stationäre Gleitfläche nicht mit Bauteilen einer anderen Pumpe.

Wenn das ursprüngliche Flächenpaar zusammenbleibt, sind die Schadensspuren leichter zu vergleichen.

3. Rotierende und stationäre Gleitfläche zuordnen

Dokumentieren Sie, welches Bauteil sich mit der Welle drehte und welches feststand.

Erfassen Sie nach Möglichkeit auch die ursprüngliche Einbaurichtung.

Verschleißbild der Gleitflächen untersuchen

4. Laufspur prüfen

Beurteilen Sie Breite, Lage und Gleichmäßigkeit der Laufspur über den gesamten Umfang.

Eine örtlich begrenzte oder ungleichmäßige Spur kann wichtige Diagnosehinweise liefern.

5. Auf Kratzer und Riefen achten

Halten Sie fest, ob die Spuren leicht oder tief sind und ob sie radial, umlaufend oder an einer bestimmten Stelle konzentriert auftreten.

Vermerken Sie nicht lediglich „Gleitfläche verkratzt“.

Das Schadensmuster ist häufig aussagekräftiger als das bloße Vorhandensein eines Kratzers.

6. Kanten untersuchen

Suchen Sie nach Ausbrüchen, Stoßspuren und beschädigten Bereichen am Rand der Gleitfläche.

Berücksichtigen Sie auch, ob Schäden möglicherweise erst bei der Demontage entstanden sind.

7. Risse und thermische Spuren suchen

Prüfen Sie feine Risse, glasige Oberflächen, ungewöhnliche Verfärbungen und andere Oberflächenveränderungen.

Fotografieren Sie ungewöhnliche Muster aus der Nähe.

8. Ablagerungen vor dem Entfernen dokumentieren

Wischen Sie Ablagerungen nicht sofort weg.

Notieren Sie Farbe, Beschaffenheit und Position, da diese Hinweise auf Verunreinigungen oder Ansammlungen des Fördermediums geben können.

9. Beide Gleitflächen miteinander vergleichen

Eine Spur auf der rotierenden Fläche kann einem Schaden am stationären Gegenring entsprechen.

Wer nur eine der beiden Flächen betrachtet, erhält deshalb möglicherweise ein unvollständiges Bild.

10. Die übrige Dichtung untersuchen

Die Gleitflächen dürfen nicht isoliert bewertet werden.

Kontrollieren Sie Federn, Mitnehmer, Elastomere, Halter und den Einbauzustand des stationären Gegenrings.

Pumpe und Betriebshistorie prüfen

11. Pumpe bei Bedarf untersuchen

Wiederholter ungleichmäßiger Verschleiß sollte Anlass sein, Wellenrundlauf, Ausrichtung, Lager, Vibrationen und weitere Maschinenbedingungen zu kontrollieren.

12. Befunde mit der Betriebshistorie abgleichen

Fragen Sie, was unmittelbar vor dem Beginn der Leckage geschah.

Gab es einen trockenen Anfahrversuch?

Hat die Pumpe ihre Füllung verloren?

Trat eine Prozessstörung auf?

Wurden kürzlich Wartungsarbeiten durchgeführt?

Haben sich Fördermedium oder Betriebsbedingungen verändert?

Diese Informationen machen die sichtbaren Spuren an den Gleitflächen wesentlich aussagekräftiger.

Bei kritischen Aggregaten oder einer formellen Ursachenanalyse reicht eine Sichtprüfung allein möglicherweise nicht aus. Ebenheit der Gleitflächen, Pumpengeometrie und weitere Merkmale können geeignete Messverfahren oder Vorgaben des Herstellers erfordern.

Wann müssen Gleitflächen ausgetauscht werden?

Gleitflächen sollten nicht allein danach bewertet werden, ob sie glänzend oder matt aussehen.

Ein Austausch ist grundsätzlich angezeigt, wenn die Untersuchung Schäden zeigt, die die Dichtstelle beeinträchtigen können – etwa deutliche Risse, Ausbrüche, tiefe Riefen oder andere Abnutzung, die ein korrektes Zusammenlaufen der Flächen verhindert.

Der Austausch beschädigter Flächen beseitigt allerdings zunächst nur die beschädigten Teile und nicht unbedingt deren Schadensursache.

Wenn dieselbe Pumpe wiederholt Dichtungen beschädigt, müssen Pumpe, Montage und Betriebsbedingungen vor dem nächsten Austausch untersucht werden.

Andernfalls können auch neue Gleitflächen mit der Zeit dasselbe Verschleißmuster entwickeln.

Wenn die ganze Gleitringdichtung ersetzt werden muss und die richtige Ausführung unklar ist, nutzen Sie unseren Leitfaden zur Auswahl von Gleitringdichtungen, um Pumpenangaben, Maße, Betriebsbedingungen und Ersatzkonstruktion abzugleichen.

Falls möglicherweise der Gleitflächenwerkstoff ungeeignet ist, verwenden Sie ergänzend den Leitfaden zur Werkstoffauswahl für Gleitringdichtungen, statt nur nach dem Aussehen der beschädigten Fläche einen Werkstoff zu wählen.

Welche Angaben sollten nach einem Dichtungsausfall dokumentiert werden?

Gute Schadensaufzeichnungen vereinfachen spätere Fehleranalysen erheblich.

Erfassen Sie bei jedem Dichtungsausfall nach Möglichkeit folgende Angaben:

Pumpenkennung

  • Pumpenhersteller
  • Pumpenmodell
  • Anlagennummer
  • Einsatzort

Gleitringdichtungskennung

  • Dichtungsbauart
  • Dichtungsabmessungen
  • Teilenummer, soweit bekannt
  • Ursprünglicher Dichtungshersteller, soweit bekannt

Zustand der Gleitflächen

  • Laufspur
  • Kratzer
  • Riefen
  • Ausbrüche
  • Risse
  • Ablagerungen
  • Verfärbungen
  • Ungleichmäßiger Verschleiß

Rotierende und stationäre Gleitfläche

  • Welche Fläche welche Schadensmuster zeigt
  • Ob entsprechende Spuren auf der Gegenfläche vorliegen

Fördermedium

  • Tatsächlich geförderte Flüssigkeit
  • Bekannter Feststoffanteil
  • Verunreinigungen
  • Prozessänderungen

Betriebshistorie

  • Ereignisse beim Anfahren oder Abstellen
  • Verlust der Pumpenfüllung
  • Prozessstörungen
  • Ungewöhnliche Geräusche oder Vibrationen
  • Andere auffällige Ereignisse

Pumpenzustand

  • Beobachtete Schwingungen
  • Wellenbewegung
  • Lagerzustand
  • Auffälligkeiten bei der Ausrichtung

Montagehistorie

  • Montagedatum
  • Frühere Reparaturen
  • Kürzliche Wartungsarbeiten

Fotografien

  • Komplette Dichtung vor Reinigung
  • Rotierende Gleitfläche
  • Stationärer Gegenring
  • Ablagerungen
  • Beschädigte Bauteile
  • Umliegende Pumpenteile, soweit relevant

Langfristig können diese Aufzeichnungen wiederkehrende Muster sichtbar machen.

Ein ähnlicher ungleichmäßiger Verschleiß an mehreren Ersatzdichtungen rechtfertigt beispielsweise eher eine eingehende Prüfung von Welle und Pumpenzustand als einen weiteren bloßen Austausch von Gleitflächen.

Häufig gestellte Fragen zu Gleitflächen

Müssen Gleitflächen während des Betriebs vollständig trocken sein?

Bei typischen flüssigkeitsgeschmierten Gleitringdichtungen ist ein sehr dünner Flüssigkeitsfilm für Schmierung und Wärmehaushalt notwendig.

Ein Betrieb ohne ausreichend Flüssigkeit kann Reibung und thermische Belastung erhöhen.

Das genaue Verhalten hängt von Bauart und Anwendung ab. Ohne ausdrückliche Konstruktion und Freigabe für diesen Einsatz darf keine Trockenlaufeignung vorausgesetzt werden.

Kann eine noch glatt aussehende Gleitfläche erneut verwendet werden?

Eine optisch glatte Oberfläche bestätigt nicht, dass eine gebrauchte Gleitfläche wiederverwendet werden kann.

Ebenheit, Oberflächenzustand, verdeckte Schäden, Zustand der Gegenfläche und Ausbaugrund müssen berücksichtigt werden.

Bei kritischen Maschinen sind die Inspektions- oder Aufarbeitungskriterien des Dichtungsherstellers maßgeblich, nicht allein der optische Eindruck.

Warum leckt eine neue Gleitfläche sofort?

Unmittelbare Leckage kann durch verunreinigte Gleitflächen, Montageschäden, schief eingesetzten Gegenring, falsche Dichtungseinstellung, beschädigte Sekundärdichtungen oder Pumpenprobleme entstehen.

Wenn eine neue Gleitringdichtung unmittelbar nach der Montage leckt, prüfen Sie die gesamte Installation, bevor Sie die neue Gleitfläche selbst als fehlerhaft einstufen.

Darf man Gleitflächen bei der Montage berühren?

Präzisionsdichtflächen müssen bei der Handhabung sauber und geschützt bleiben.

Fingerabdrücke, Staub, Fasern und andere Verunreinigungen können die Dichtstelle beeinträchtigen.

Beachten Sie die Herstelleranleitung und vermeiden Sie unnötigen Kontakt mit den Laufoberflächen.

Warum verschleißt eine Seite der Gleitfläche stärker als die andere?

Ungleichmäßiger Umfangsverschleiß kann darauf hindeuten, dass die beiden Gleitflächen während des Betriebs nicht stabil und rechtwinklig zueinander laufen.

Wellenrundlauffehler, Fluchtungsfehler, Schwingungen, Lagerprobleme, Gegenringmontage und Bauteilverzug sind mögliche Prüfbereiche.

Bedeuten Kratzer auf Gleitflächen immer eine Verunreinigung?

Nein.

Verunreinigungen und abrasive Partikel sind häufige Ursachen für Riefen, aber ein einzelner Kratzer beweist die Herkunft des Problems nicht.

Richtung und Lage der Kratzer, Zustand der Gegenfläche, umliegende Ablagerungen und Betriebshistorie müssen gemeinsam berücksichtigt werden.

Können Gleitflächen poliert und wiederverwendet werden?

Manche Gleitflächen lassen sich je nach Bauart, Werkstoff und Zustand professionell nacharbeiten oder läppen.

Das ist keine einfache Polierarbeit in der Werkstatt.

Für die Dichtstelle sind geeignete Ebenheit und Oberflächenqualität erforderlich. Wiederverwendung oder Aufarbeitung müssen daher nach passenden Inspektions- und Reparaturverfahren erfolgen.

Nur die beschädigte Gleitfläche oder die ganze Dichtung ersetzen?

Die Entscheidung hängt von Dichtungsbauart, Schadensumfang, Zustand der übrigen Komponenten und Reparaturvorgaben ab.

Noch wichtiger ist die Klärung, weshalb die Fläche beschädigt wurde, bevor die Pumpe wieder in Betrieb geht.

Der Austausch eines beschädigten Teils ohne Beseitigung von Verschmutzung, Rundlauffehlern, Trockenlauf, Montageproblemen oder anderen Ursachen kann zum selben erneuten Ausfall führen.

Grundsatz der abschließenden Untersuchung

Eine Gleitfläche ist mehr als ein austauschbares Verschleißteil. Nach einem Dichtungsausfall kann sie Hinweise darauf liefern, was im Pumpeninneren geschehen ist.

Die wichtigste Untersuchung endet nicht bei der Frage:

„Ist die Gleitfläche beschädigt?“

Sie fragt weiter:

„Was verrät das Verschleißmuster über den Betrieb der Dichtung?“

Untersuchen Sie rotierende und stationäre Gleitfläche gemeinsam, dokumentieren Sie den Zustand vor der Reinigung, vergleichen Sie das Tragbild mit Pumpen- und Betriebshistorie und prüfen Sie wiederholte Schäden auch außerhalb der Dichtung.

Geht es um die richtige Ersatzdichtung, nutzen Sie den Leitfaden zur Auswahl von Gleitringdichtungen. Für die Wahl geeigneter Gleitflächen- und Elastomerwerkstoffe verwenden Sie den Leitfaden zur Werkstoffauswahl für Gleitringdichtungen.

Die Trennung dieser Themen macht die Fehlersuche systematischer und verhindert, dass Gleitflächen ausgetauscht werden, ohne die eigentliche Schadensursache zu beheben.

Schreibe einen Kommentar

Deine E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert

Nach oben scrollen
