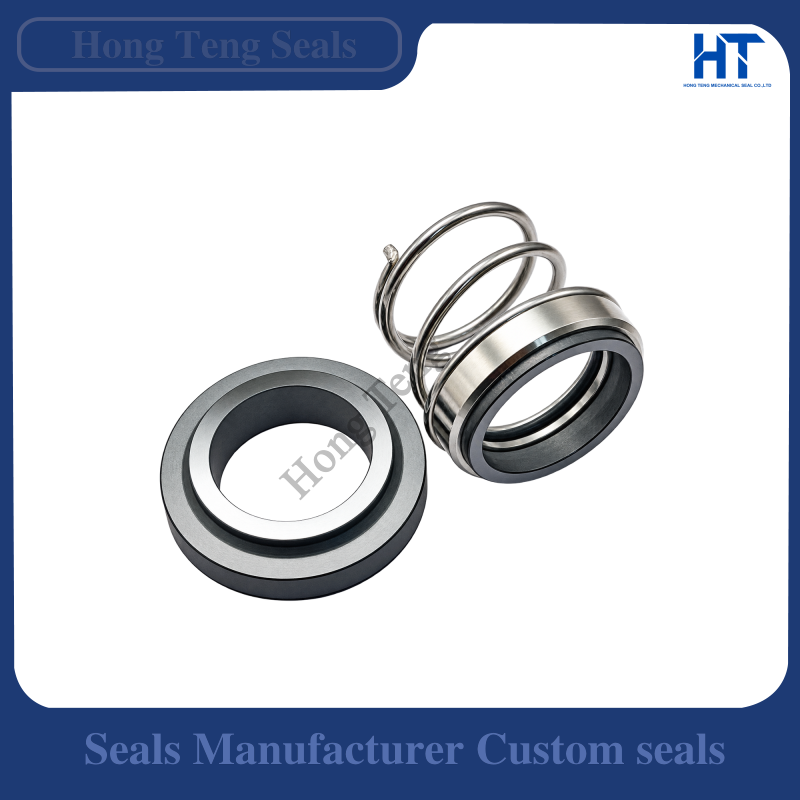

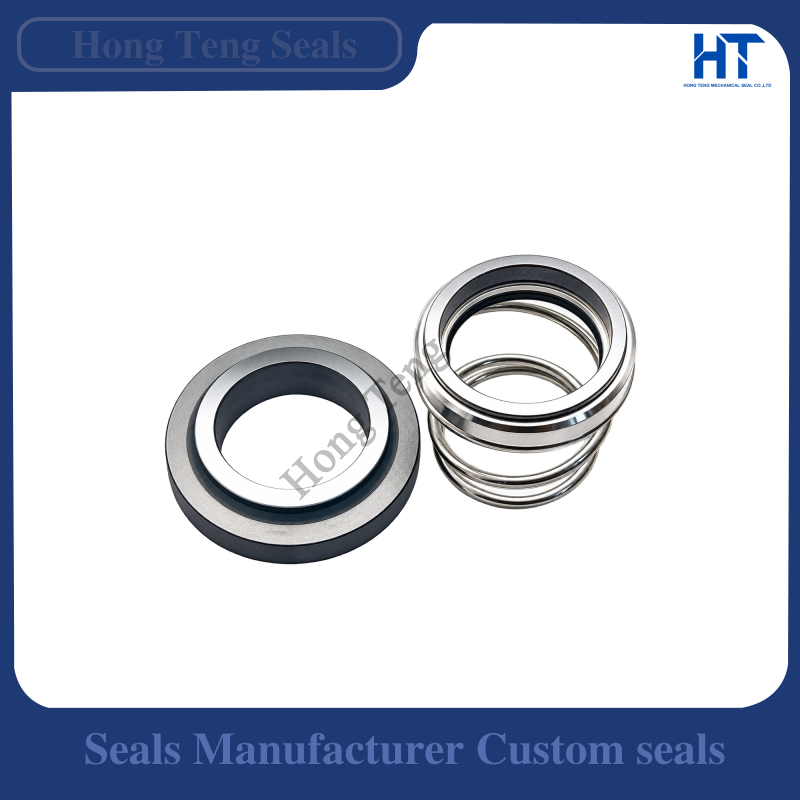

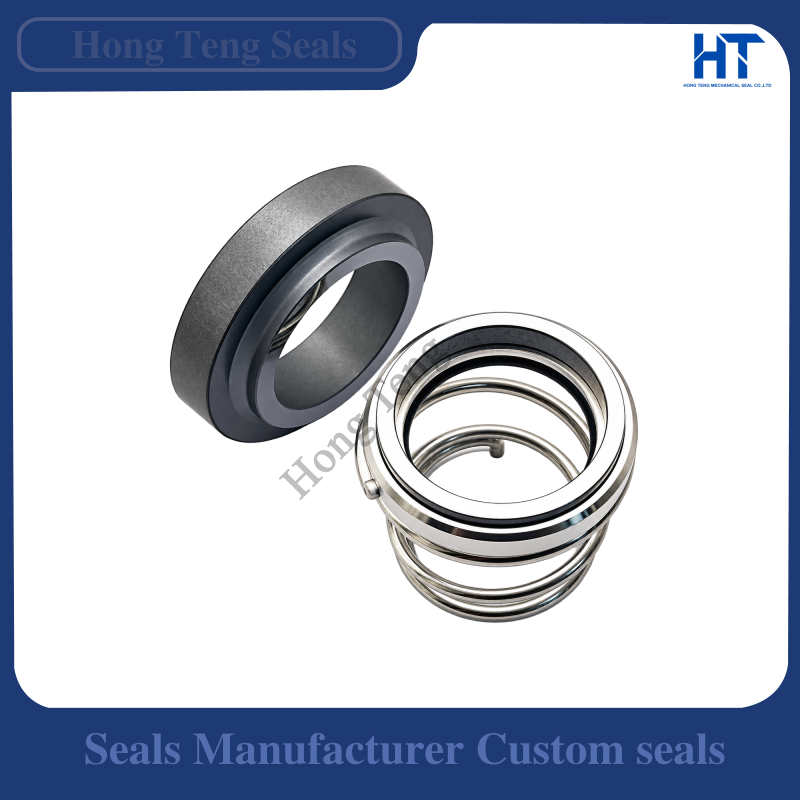

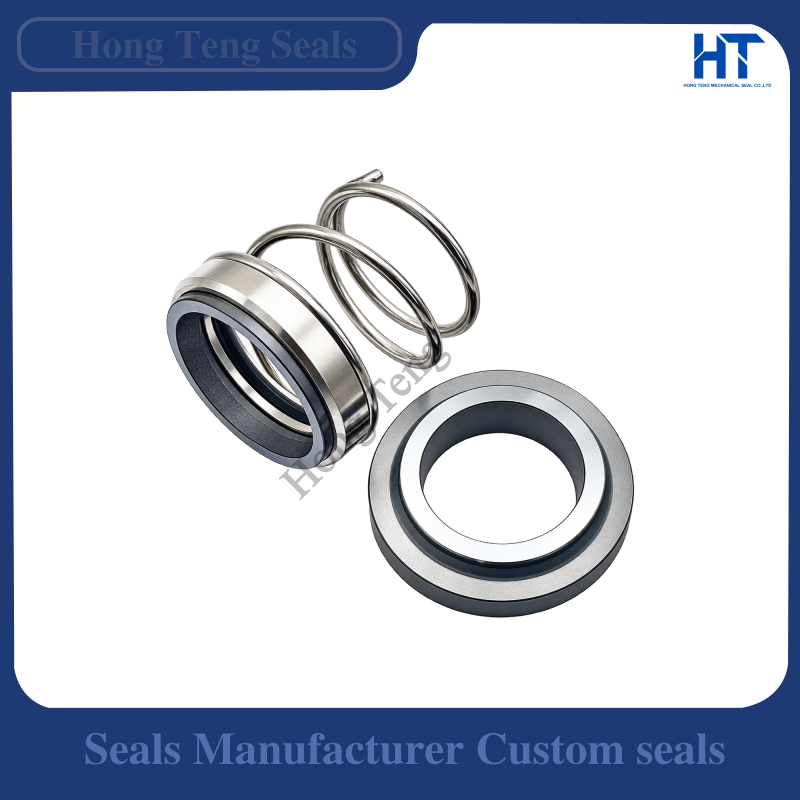

APV W Einzelgleitringdichtung 25 / 35 mm

Produktübersicht

Die APV W Einzelgleitringdichtung ist eine unabhängig gefertigte Ersatzdichtung für ausgewählte APV-W-/World-Kreiselpumpen mit einfachwirkender Dichtungsanordnung. Verfügbar sind Varianten für 25 und 35 mm Wellenmaß.

Modell / ReferenzAPV-06 / T0W
Pumpenmarke (Referenz)APV
BaureiheW / World
Nenn-Wellenmaße25 mm / 35 mm
DichtungsanordnungEinfachwirkende Gleitringdichtung
BranchenreferenzenAES T0W / Vulcan Typ 16 / Flowserve Pac-Seal AWS

Auswahlhinweis: Pumpenreferenzen, Maße und Materialien müssen mit dem eingebauten Dichtungstyp verglichen werden; eine reine Modellähnlichkeit begründet keine Kompatibilität.

Produktdetails

Technische Daten: APV W Einzelgleitringdichtung

ProduktAPV W Einzelgleitringdichtung, 25 / 35 mm
Dichtungsmodell / ReferenzAPV-06 / T0W
Pumpenmarke (Referenz)APV
PumpenfamilieAPV W / World-Kreiselpumpen mit passender einfacher Dichtungsanordnung
Wellenmaße25 mm und 35 mm
25-mm-PumpenreferenzenW20/20, W25/75, W30/25, W30/50, W40/20, W50/25
35-mm-PumpenreferenzenW30/100, W50/50, W50/100, W60/300, W70/30, W80/50, W100/130
Ausführung mit erforderlicher MaßprüfungW25/200: abweichende Wellendichtungsvarianten möglich
DichtungsbauartEinfachwirkende Gleitringdichtung
VergleichsreferenzenAES T0W / Vulcan Typ 16 / Flowserve Pac-Seal AWS / Sterling SW
Mögliche GleitflächenwerkstoffeKohle / Siliziumkarbid / Wolframkarbid, je nach konkreter Variante
Mögliche ElastomereNBR / EPDM / FKM, abhängig von Medium und Lieferausführung
BestellprüfungVollständigen Pumpentyp, Wellenmaß und vorhandene Dichtungsanordnung vergleichen, besonders bei W25/200

Wichtiger Hinweis: Die technischen Referenzwerte stammen aus der englischen Produktvorlage. Prüfen Sie die Einbau- und Werkstoffdaten für die tatsächlich bestellte Ausführung; daraus folgt keine universelle Freigabe.

Produktbeschreibung

APV W Einzelgleitringdichtung – Aufbau und Ersatzteilabgleich

Die APV W Einzelgleitringdichtung von Hong Teng ist für ausgewählte APV W / World Kreiselpumpen gedacht, die eine übliche einfachwirkende Gleitringdichtung verwenden. Die in der englischen Quelle beschriebenen Varianten sind für 25 mm und 35 mm Wellenmaße ausgelegt.

Als Anhaltspunkt für 25 mm werden die Pumpenreferenzen W20/20, W25/75, W30/25, W30/50, W40/20 und W50/25 genannt. Bei 35 mm nennt die Quelle W30/100, W50/50, W50/100, W60/300, W70/30, W80/50 und W100/130. Besonders bei W25/200 kann die Dichtungsvariante abweichen; der tatsächlich verbaute Wellendurchmesser muss vor einer Bestellung geprüft werden.

Die Bezeichnungen AES T0W, Vulcan Typ 16, Flowserve Pac-Seal AWS und Sterling SW werden als Vergleichs- bzw. Identifikationsreferenzen verwendet. Gleiche Referenzbezeichnungen ersetzen keine Maßkontrolle am ausgebauten Teil.

Einfach- und doppeltwirkende Dichtungen unterscheiden

Diese Produktfamilie betrifft die einfache Dichtungsanordnung. APV-W-Pumpen mit gespülter Dichtungskammer oder doppeltwirkender Gleitringdichtung benötigen je nach Ausführung eine andere Dichtung. Eine Doppel-Gleitringdichtung ist deshalb nicht durch diese Einzelvariante austauschbar.

Materialauswahl und Markenhinweis

Kohle, Siliziumkarbid und Wolframkarbid sowie NBR, EPDM und FKM sind in der Quelle als mögliche Werkstoffvarianten genannt; sie gelten nicht automatisch für jede lieferbare Ausführung. Das Fördermedium und die Betriebsbedingungen bestimmen die Auswahl.

APV, AESSEAL, Vulcan, Flowserve, Pac-Seal und Sterling sind Bezeichnungen Dritter, die hier ausschließlich zur Ersatzteilzuordnung dienen. Hong Teng bietet keine als Originalteil dieser Marken ausgewiesene Dichtung an.

Anwendungen

Anwendungen und Auswahl der passenden Dichtung

Die APV-W-/World-Referenzen unterstützen die Erstzuordnung. Vor dem Austausch muss die jeweilige Pumpenausführung die passende Einzeldichtung aufweisen.

Geeignete Ersatzteilanfragen und Einsatzfälle

  • Ausgewählte APV W / World Kreiselpumpen mit einfacher Dichtungsanordnung
  • 25-mm-Wellen: W20/20, W25/75, W30/25, W30/50, W40/20 und W50/25
  • 35-mm-Wellen: W30/100, W50/50, W50/100, W60/300, W70/30, W80/50 und W100/130
  • Ausgewählte W25/200-Pumpen nach Prüfung des verbauten Wellendurchmessers
  • Wartung und Instandsetzung von Lebensmittel-, Molkerei- und Getränkeprozesspumpen bei geeigneter Ausführung
  • Ersatzteilidentifikation mit AES T0W, Vulcan Typ 16 oder Flowserve AWS als Vergleichsreferenz

Vor der Bestellung kontrollieren

  1. Pumpentyp und Typenschild vollständig dokumentieren
  2. 25-mm- oder 35-mm-Welle messen und die installierte Dichtung ausbauen
  3. Einzel- oder Doppeldichtungsanordnung sowie eventuelle Spülung prüfen
  4. Gleitflächenwerkstoffe und Elastomere anhand des Fördermediums auswählen

Hinweis zur Kompatibilität: Eine W25/200-Pumpe ist ohne Prüfung des eingebauten Dichtungstyps und Wellenmaßes nicht eindeutig zuordenbar. Referenzmarken beschreiben keine OEM-Herkunft.

Unternehmensprofil

Dongguan Hong Teng Mechanical Seal Co., Ltd. ist Hersteller von Gleitringdichtungen und Dichtungskomponenten mit Sitz in Dongguan, China. Unser Sortiment umfasst Ersatz-Gleitringdichtungen für ausgewählte Pumpenmodelle, Patronen- Gleitringdichtungen, Metallbalg- und Elastomerbalgdichtungen sowie kundenspezifische OEM-Lösungen.

Für die Ersatzteilidentifizierung können Kunden Pumpenmodell, Dichtungsreferenz, Abmessungen, technische Zeichnungen oder Fotos der ausgebauten Dichtung übermitteln. Vor der Auswahl werden Dichtungsbauart, Einbaumaße, Gleitflächenwerkstoffe und Elastomere für die vorgesehene Anwendung abgeglichen.

Produktionsgebäude von Hong Teng für Gleitringdichtungen

Fertigung und Werkstatt

Bearbeitungs-, Montage- und Prüfgeräte für Gleitringdichtungen bei Hong Teng

Messen und Ausstellungen

Gleitringdichtungen und Besucher am Messestand von Hong Teng

Verpackung und Versand

Verpackungsbeispiele für Gleitringdichtungen und Versand per Luftfracht, Seefracht oder Kurier

Kundenbewertungen

Screenshots von Kundenbewertungen zu Hong Teng Gleitringdichtungsbestellungen

Häufig gestellte Fragen

Sind Sie Hersteller oder Händler?

Wir sind Hersteller und vertreiben unsere Produkte auch direkt.

Wo befindet sich Ihr Werk?

Unser Werk befindet sich in Dongguan, China. Zu den nahegelegenen Häfen gehören Guangzhou und Shenzhen.

Wie lange ist die Lieferzeit?

Lagerware kann nach Zahlungseingang bei bestätigter Verfügbarkeit kurzfristig versendet werden. Für andere Aufträge beträgt die Produktionszeit bei Serienfertigung in der Regel 10 bis 25 Tage.

Bieten Sie kostenlose Muster an?

In der Regel stellen wir keine kostenlosen Muster zur Verfügung. Die Musterkosten können nach der zweiten Bestellung verrechnet werden.

Welche Versandarten werden üblicherweise genutzt?

Kunden wählen häufig Luftfracht, Seefracht oder Expressversand.

Welche Zahlungsmethoden akzeptieren Sie?

Bei Lagerware ist eine Vorauszahlung von 100 % erforderlich. Bei Sonderanfertigungen gelten 30 % Anzahlung und 70 % Restzahlung vor dem Versand. Wir akzeptieren Banküberweisung (T/T), Western Union und Zahlungen über Alibaba.

Bieten Sie kundenspezifische Fertigung an?

Ja, wir bieten kundenspezifische Fertigung und OEM-Lösungen an.

Schema einer Gleitringdichtung mit rotierender und stationärer Gleitfläche sowie dünnem Schmierfilm
Weiterlesen
Identifikation einer Ersatz-Gleitringdichtung anhand von Pumpenmodell, Referenznummer und vorhandenen Dichtungsteilen
Weiterlesen
Auswahl einer Lowara-Ersatzgleitringdichtung anhand von Pumpendaten und ausgebauten Dichtungsteilen
Weiterlesen

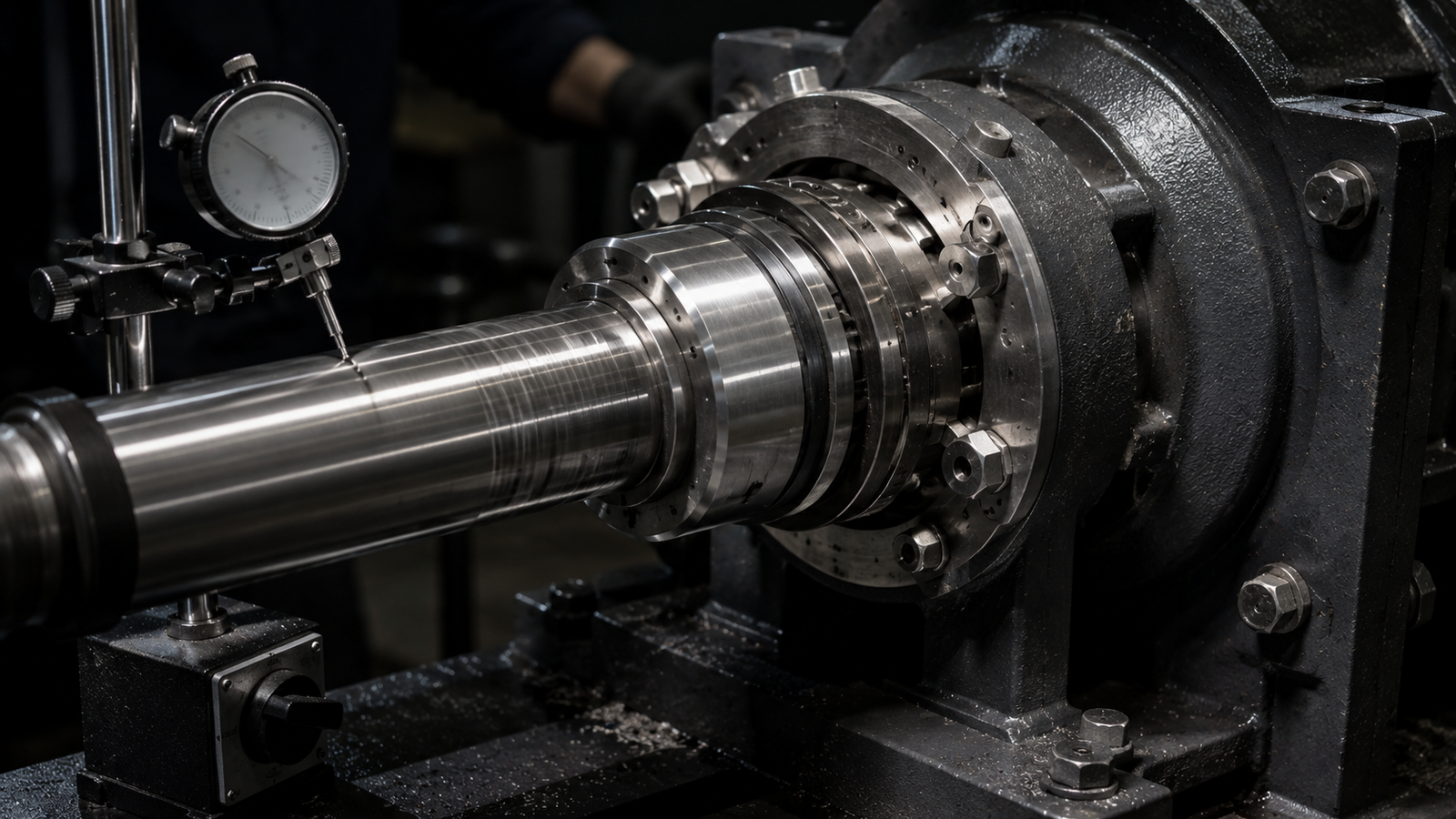

Messung von Rundlauffehlern und Fluchtungsabweichungen im Bereich einer Pumpen-Gleitringdichtung
