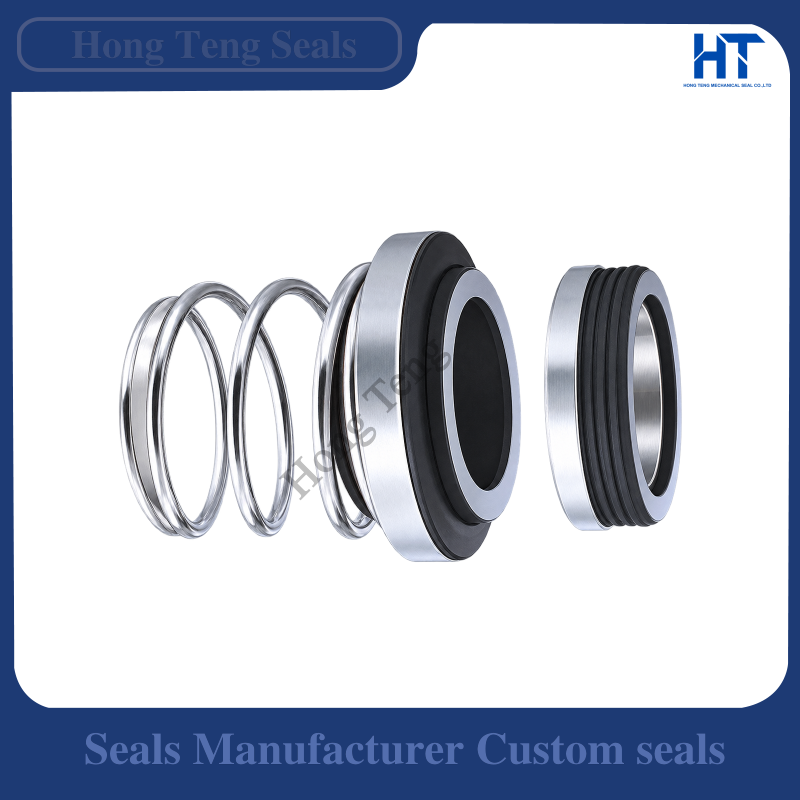

APV ZM Serie 290 Gleitringdichtung 20 / 25 / 30 mm

Produktübersicht: APV ZM Serie 290 Gleitringdichtung 20 / 25 / 30 mm

Die APV ZM Serie 290 Gleitringdichtung ist eine Nachrüst- und Ersatzlösung für ausgewählte Hygienekreiselpumpen der ehemaligen Pasilac-/Rosista-ZM-Familie. Die Referenz 290 beziehungsweise APV05 wird je nach genauer Pumpe mit 20, 25 oder 30 mm Nenngröße eingesetzt.

ProduktnameAPV ZM Serie 290 Gleitringdichtung 20 / 25 / 30 mm
Dichtungsmodell / Referenz290 / APV05
Pumpen- bzw. MarkenbezugAPV ZM / ehemalige Pasilac Rosista (Kompatibilitätsreferenz)
DichtungstypEinzel-Gleitringdichtung für ausgewählte Prozesskreiselpumpen
Größen je Modell20 / 25 / 30 mm
20-mm-PumpenreferenzenZMA, ZMB, ZMH1, ZMH2, ZMK1, ZMK2
25-mm-PumpenreferenzenZMS3, ZMS4
30-mm-PumpenreferenzenZMH4, ZMK3, ZMD

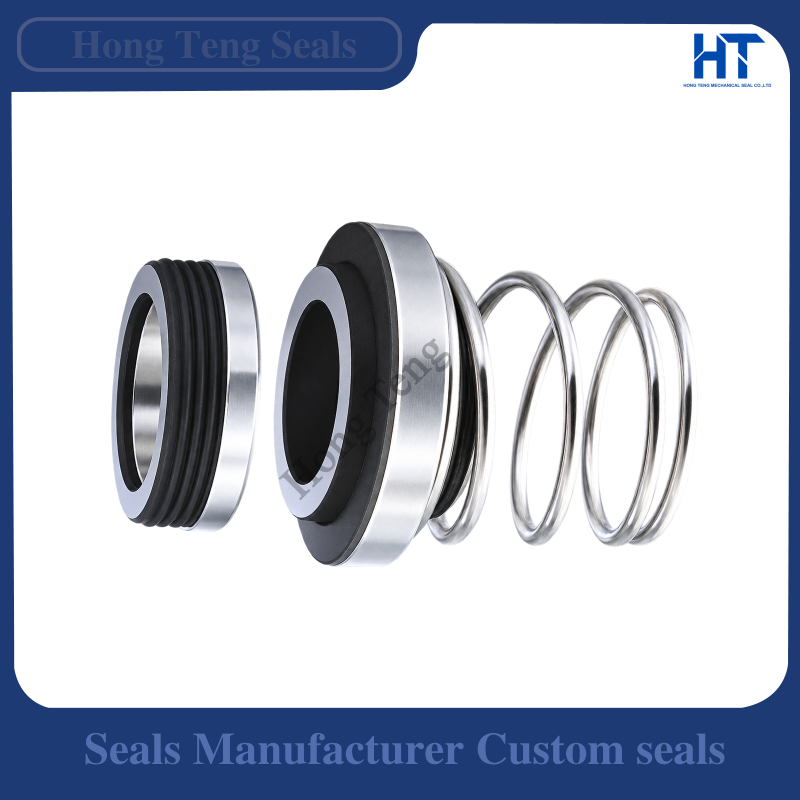

VergleichsreferenzenAES T0R/T0RV, Vulcan Type 29, Roten L/P/3P
LiefermarkeHong Teng

Die Zuordnung zu einer Pumpe setzt die Übereinstimmung von Wellenmaß, Einbauform, Gegenring, Dichtungssitz und Werkstoffen voraus. Verbindliche Betriebsgrenzen gelten nur für die bestätigte Lieferkonfiguration.

Produktdetails

Technische Daten und Ersatzteilabgleich

Produktreferenz290 / APV05
BauartEinzel-Gleitringdichtung für ausgewählte Prozesskreiselpumpen
ReferenzSerie 290 / APV05
PumpenfamilieEhemalige Pasilac-/Rosista-ZM-Serie
DichtungsanordnungEinzel-Gleitringdichtung
20 mmZMA; ZMB; ZMH1; ZMH2; ZMK1; ZMK2
25 mmZMS3; ZMS4
30 mmZMH4; ZMK3; ZMD
VergleichsreferenzenAES T0R/T0RV, Vulcan Type 29; Roten L/P/3P als weitere Typbezüge
DichtflächenKohle / SiC / Wolframkarbid nach Materialvariante
SekundärdichtungenEPDM, FKM oder NBR nach Prozessanforderung
MetallteileSS304 / SS316 als Optionen

Wichtiger Hinweis: Abmessungen, Referenztypen und Anwendungslisten beruhen auf den angegebenen englischen Ausgangsdaten. Werkstoffe und Grenzwerte müssen vor einer Bestellung anhand der tatsächlich gelieferten Variante bestätigt werden.

Produktbeschreibung

APV ZM Serie 290 Gleitringdichtung 20 / 25 / 30 mm – Aufbau, Ersatz und Auswahl

Die APV ZM Serie 290 Gleitringdichtung ist eine Nachrüst- und Ersatzlösung für ausgewählte Hygienekreiselpumpen der ehemaligen Pasilac-/Rosista-ZM-Familie. Die Referenz 290 beziehungsweise APV05 wird je nach genauer Pumpe mit 20, 25 oder 30 mm Nenngröße eingesetzt.

Zur 20-mm-Gruppe zählen gemäß den historischen Ersatzangaben ZMA, ZMB, ZMH1, ZMH2, ZMK1 und ZMK2. ZMS3 und ZMS4 werden der 25-mm-Gruppe zugeordnet. Für ZMH4, ZMK3 und ZMD wird die 30-mm-Ausführung beschrieben. Diese Zuordnung ist vor dem Austausch anhand der verbauten Dichtung und der vollständigen Pumpenkennung zu überprüfen.

Als Identifikationshilfen dienen AES T0R/T0RV, Vulcan Type 29 und weitere Roten L/P/3P-Referenzen. Gleichlautende Bezeichnungen in Ersatzteilkatalogen sind keine uneingeschränkte Austauschfreigabe. Entscheidend sind Gegenringgeometrie, Wellenmaß, Einbaulänge und die konkrete Materialkombination.

Bei Lebensmitteln, Milchprodukten oder Getränken müssen Reinigungschemikalien, Produktkontakt und Temperatur die Werkstoffwahl bestimmen. Hong Teng bietet ein unabhängig hergestelltes Ersatzteil an; APV, Pasilac und Rosista werden nur zur Zuordnung der Pumpenreferenz genannt.

Anwendungen

Anwendungen und Auswahlhinweise

Die genannten Anwendungen gelten nur für nach Pumpentyp, Einbauform, Abmessungen und Werkstoffen bestätigte Ersatzfälle.

Typische Einsatzfälle

  • Ausgewählte ehemalige Pasilac-/Rosista-ZM-Kreiselpumpen
  • 20-mm-Ausführungen für ZMA, ZMB, ZMH1/2 und ZMK1/2
  • 25-mm-Ausführungen für ZMS3 und ZMS4
  • 30-mm-Ausführungen für ZMH4, ZMK3 und ZMD
  • Molkerei-, Lebensmittel- und Getränkeprozesspumpen nach Werkstoffprüfung

Vor der Bestellung prüfen

  1. Exakte ZM-Pumpenunterbaureihe und die zugehörige Größenklasse bestimmen
  2. 20/25/30 mm am Wellen- und Dichtungssatz nachmessen
  3. Gegenring, Einbaulänge und alte Baugruppe vergleichen
  4. Produktmedium, CIP-/Reinigungschemikalien und Werkstoffe angeben

Unternehmensprofil

Dongguan Hong Teng Mechanical Seal Co., Ltd. ist Hersteller von Gleitringdichtungen und Dichtungskomponenten mit Sitz in Dongguan, China. Unser Sortiment umfasst Ersatz-Gleitringdichtungen für ausgewählte Pumpenmodelle, Patronen- Gleitringdichtungen, Metallbalg- und Elastomerbalgdichtungen sowie kundenspezifische OEM-Lösungen.

Für die Ersatzteilidentifizierung können Kunden Pumpenmodell, Dichtungsreferenz, Abmessungen, technische Zeichnungen oder Fotos der ausgebauten Dichtung übermitteln. Vor der Auswahl werden Dichtungsbauart, Einbaumaße, Gleitflächenwerkstoffe und Elastomere für die vorgesehene Anwendung abgeglichen.

Produktionsgebäude von Hong Teng für Gleitringdichtungen

Fertigung und Werkstatt

Bearbeitungs-, Montage- und Prüfgeräte für Gleitringdichtungen bei Hong Teng

Messen und Ausstellungen

Gleitringdichtungen und Besucher am Messestand von Hong Teng

Verpackung und Versand

Verpackungsbeispiele für Gleitringdichtungen und Versand per Luftfracht, Seefracht oder Kurier

Kundenbewertungen

Screenshots von Kundenbewertungen zu Hong Teng Gleitringdichtungsbestellungen

Häufig gestellte Fragen

Sind Sie Hersteller oder Händler?

Wir sind Hersteller und vertreiben unsere Produkte auch direkt.

Wo befindet sich Ihr Werk?

Unser Werk befindet sich in Dongguan, China. Zu den nahegelegenen Häfen gehören Guangzhou und Shenzhen.

Wie lange ist die Lieferzeit?

Lagerware kann nach Zahlungseingang bei bestätigter Verfügbarkeit kurzfristig versendet werden. Für andere Aufträge beträgt die Produktionszeit bei Serienfertigung in der Regel 10 bis 25 Tage.

Bieten Sie kostenlose Muster an?

In der Regel stellen wir keine kostenlosen Muster zur Verfügung. Die Musterkosten können nach der zweiten Bestellung verrechnet werden.

Welche Versandarten werden üblicherweise genutzt?

Kunden wählen häufig Luftfracht, Seefracht oder Expressversand.

Welche Zahlungsmethoden akzeptieren Sie?

Bei Lagerware ist eine Vorauszahlung von 100 % erforderlich. Bei Sonderanfertigungen gelten 30 % Anzahlung und 70 % Restzahlung vor dem Versand. Wir akzeptieren Banküberweisung (T/T), Western Union und Zahlungen über Alibaba.

Bieten Sie kundenspezifische Fertigung an?

Ja, wir bieten kundenspezifische Fertigung und OEM-Lösungen an.

Schema einer Gleitringdichtung mit rotierender und stationärer Gleitfläche sowie dünnem Schmierfilm
