Flygt FS-120mm Gleitringdichtung für 9×5-Pumpenvarianten

Produktübersicht: Flygt FS-120mm Gleitringdichtung für 9×5-Pumpenvarianten

Die Flygt FS-120mm Gleitringdichtung ist als Ersatz für ausgewählte Pumpenvarianten mit vollständigem 9×5-Modellsuffix vorgesehen. In den englischen Quelldaten werden 3351.9×5, 3531.9×5, 3602.9×5 und 3800.9×5 mit einem 110-mm-Wellenende genannt; zusätzlich erscheint 7121.9×5 als weitere Referenz.

ProduktbezeichnungFlygt FS-120mm Gleitringdichtung für 9×5-Pumpenvarianten
Modell / ReferenzFS-120mm
Pumpen- oder MarkenbezugFlygt
DichtungstypErsatz-Gleitringdichtung, Einbaulage pumpenabhängig
LieferantHong Teng
ReferenzFS-120mm; Modell- oder Dichtungsgrößenangabe
Pumpenvarianten3351.9×5, 3531.9×5, 3602.9×5, 3800.9×5
Wellenende laut gelisteten Varianten110 mm; nicht mit der Referenz 120 mm gleichsetzen
Weitere Quellenreferenz7121.9×5 als zusätzlich genannte Pumpenvariante
DichtungspositionIn der Quelle als obere Dichtung für gelistete Varianten genannt; im Einzelfall prüfen

Für die passende Ersatzdichtung müssen die konkrete Pumpenausführung, das ausgebaute Bauteil und die Einbaumaße übereinstimmen. Änderungen der Dichtflächen- und Elastomerwerkstoffe sind an die Betriebsbedingungen gebunden.

Produktdetails

Technische Angaben und Ersatzteilabgleich

ReferenzFS-120mm
BauartErsatz-Gleitringdichtung, Einbaulage pumpenabhängig
Modell-SuffixVollständige 9×5-Angabe als Auswahlmerkmal beachten
Wellenende110-mm-Wellenende für genannte 3351/3531/3602/3800-Varianten nachmessen
DichtungsmaßFS-120mm nicht ohne Zeichnung als 120-mm-Wellendurchmesser interpretieren
BauformEinzel-/Patronenanordnung aus vorhandener Einheit bestimmen
EinbaupositionObere Abdichtung laut Anwendungsdaten, an Pumpenzeichnung bestätigen
WerkstoffeFür Fördermedium, Temperatur, Druck und Drehzahl auswählen

Technischer Hinweis: Angaben zu Größen und Einsatzbedingungen beziehen sich auf die in der englischen Ausgangsversion beschriebenen Varianten. Verbindlich sind die bestätigten Zeichnungen, Werkstoffe und der vereinbarte Lieferumfang.

Produktbeschreibung

Flygt FS-120mm Gleitringdichtung für 9×5-Pumpenvarianten – Beschreibung und Auswahl

Die Flygt FS-120mm Gleitringdichtung ist als Ersatz für ausgewählte Pumpenvarianten mit vollständigem 9×5-Modellsuffix vorgesehen. In den englischen Quelldaten werden 3351.9×5, 3531.9×5, 3602.9×5 und 3800.9×5 mit einem 110-mm-Wellenende genannt; zusätzlich erscheint 7121.9×5 als weitere Referenz.

Die Bezeichnung „FS-120mm“ darf nicht mit der 110-mm-Angabe für das Wellenende gleichgesetzt werden. Je nach Pumpenausführung können Einbauposition, Dichtungsaufbau und Anschlussmaße verschieden sein. Die Ausgangsdaten ordnen die Anwendung der oberen Dichtungsposition zu; vor Bestellung muss diese Zuordnung an der Pumpe geprüft werden.

Bitte geben Sie den vollständigen numerischen Pumpensuffix, die vorhandene Dichtung und Maße des Wellenendes an. Flygt ist eine Fremdmarke; Hong Teng liefert kein als original ausgewiesenes Flygt-Bauteil.

Anwendungen

Einsatzbereiche und richtige Zuordnung

Die folgenden Einsätze sind nur für die nach Modell, Dichtungsausführung, Abmessungen und Werkstoffen bestätigte Konfiguration vorgesehen.

Typische Anwendungen

  • Wartung ausgewählter Flygt-3351.9×5- und 3531.9×5-Pumpen
  • Reparatur ausgewählter Flygt-3602.9×5- und 3800.9×5-Pumpen
  • Andere in der Quelle genannte 9×5-Varianten nur nach Prüfung von Wellenende und Dichtungsposition
  • Industrielle Wasser- und Abwasserpumpen bei passender Werkstoffkombination

Angaben für die Ersatzteilanfrage

  1. Komplette Flygt-Typenkennzeichnung inklusive .9×5 und weiterer Revision übermitteln
  2. Wellenende tatsächlich messen und von FS-120mm-Referenz unterscheiden
  3. Einbauposition (oben/unten) und Bauform mit der ausgebauten Einheit prüfen
  4. Altteilfotos, Zeichnung und Prozessdaten beifügen

Häufige Fragen zur Auswahl

Ist FS-120mm gleichbedeutend mit 120 mm Wellendurchmesser? Nein. Für mehrere genannte Varianten steht ausdrücklich ein 110-mm-Wellenende in den Ausgangsdaten.

Reicht der Grundtyp 3351 zur Auswahl? Nein. Die vollständige Variantenkennung mit Suffix ist notwendig.

Produkt- und Vergleichsbilder

Die Abbildungen unterstützen den Bauteilvergleich; Maßzeichnung, genaue Materialien und Lieferumfang müssen separat bestätigt werden.

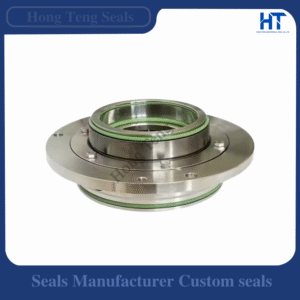

Gleitringdichtung FS-120

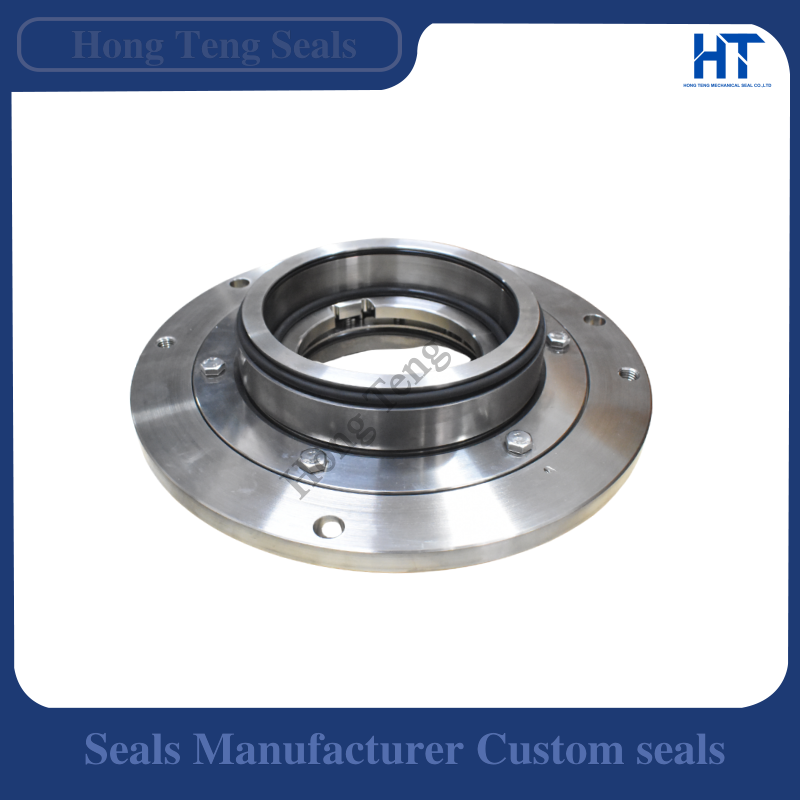

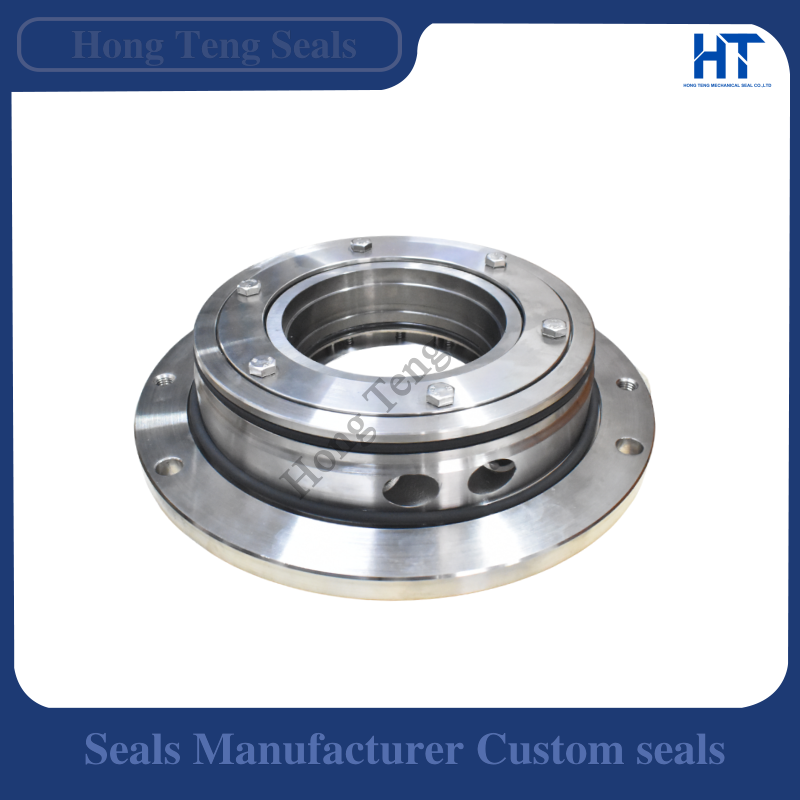

Gleitringdichtung FS-120mm

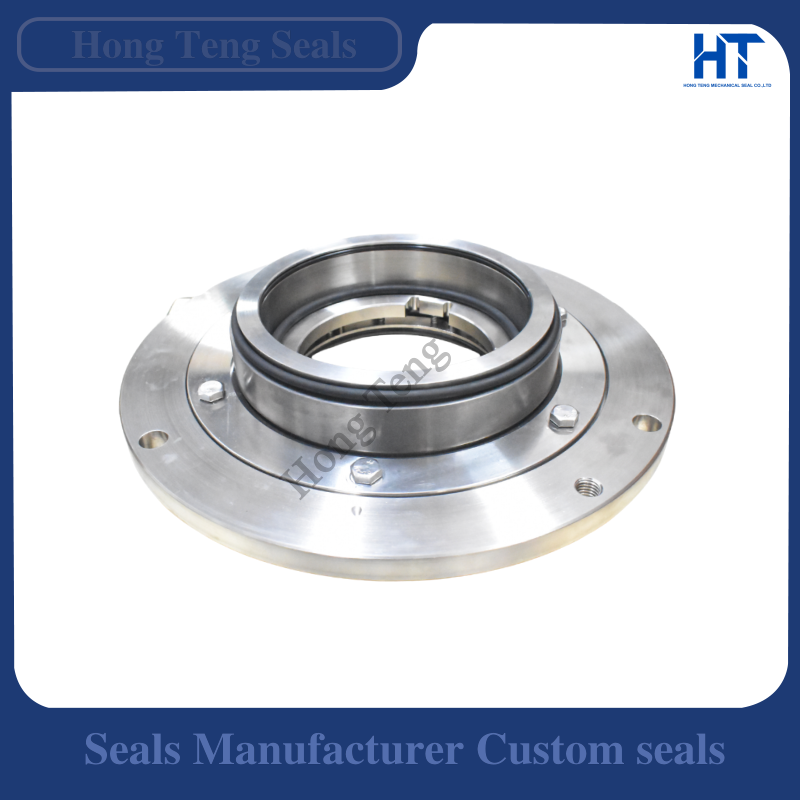

Gleitringdichtung FS-120mm
Hong Teng Katalog mit oberen und unteren Ersatz-Gleitringdichtungen für Flygt-Pumpen
Flygt Dichtungsreferenztabelle mit Pumpenmodellen, Wellenmaßen und Codes für obere und untere Dichtungen
Einbau-Schnittzeichnungen der Dichtungsausführungen FS-A bis FS-G und FS-I
Schnittzeichnungen früher und später FS-H-Ausführungen sowie FS-J bis FS-O
Einbau-Schnittzeichnungen der Dichtungsausführungen FS-P, FS-Q, FS-R, FS-S, FS-T, FS-U und FS-Z
Flygt Ersatz-Patronengleitringdichtungen mit Maß- und Schnittzeichnungen
Patronengleitringdichtung FS-series für Flygt-Pumpen
FSVC Patronengleitringdichtungen mit Schnittzeichnung und Flygt-Pumpenreferenztabelle
