Tieftemperatur-Gleitringdichtung für Pumpen mit 6-Loch-Flansch

Produktübersicht

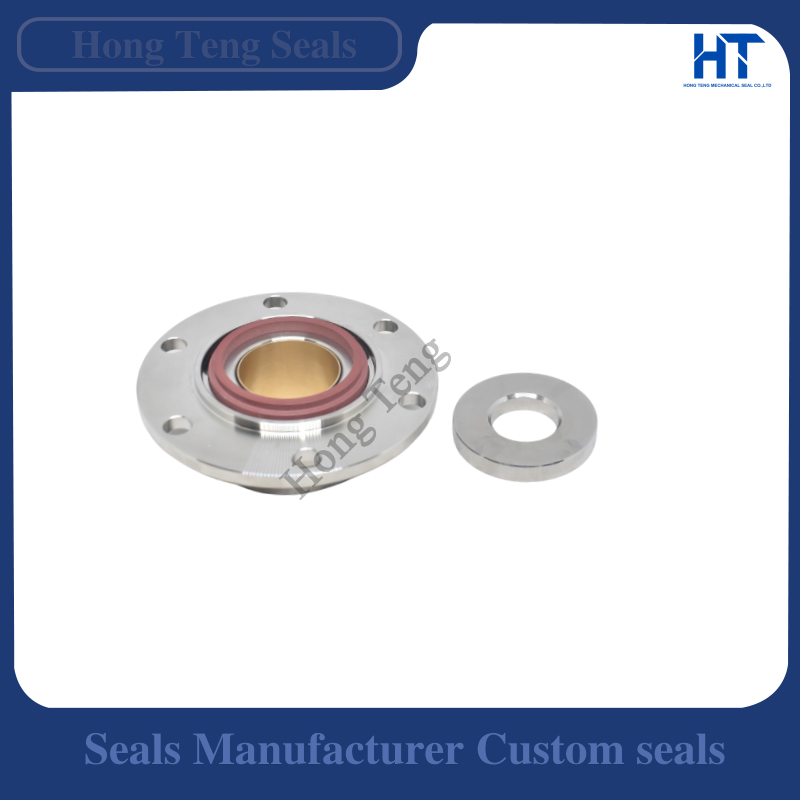

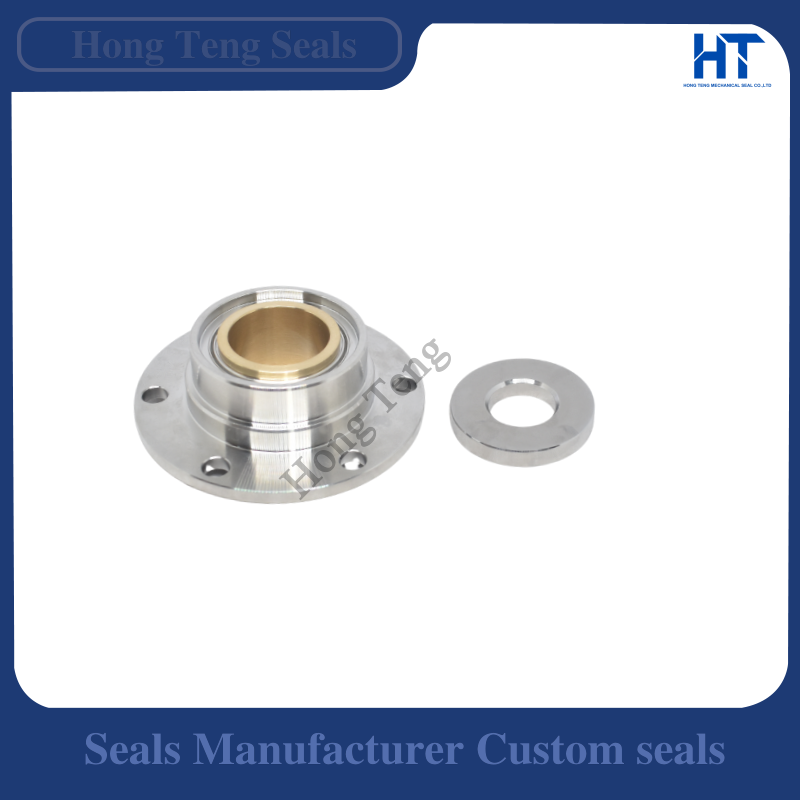

Die Tieftemperatur-Gleitringdichtung für Pumpen besitzt in der dokumentierten Ausführung einen kreisförmigen 6-Loch-Flansch, ein abgestuftes Metallgehäuse und einen separaten Ring. Ohne Maßzeichnung und Pumpendaten lässt sich die Eignung nicht allein anhand der Optik festlegen.

ProduktGleitringdichtung für Tieftemperaturpumpen
BaugruppeFlanschmontierte Dichtungsbaugruppe mit separatem ringförmigem Bauteil
BefestigungKreisflansch mit sechs Bohrungen
GehäuseAbgestuftes Metallgehäuse
EinsatzTieftemperatur-Pumpendienst nach Prüfung von Abmessungen und Betriebsbedingungen
ErsatzteilidentifikationPumpentyp, Zeichnung, Muster und Einbaumaße vergleichen

Auswahlhinweis: Pumpenreferenzen, Maße und Materialien müssen mit dem eingebauten Dichtungstyp verglichen werden; eine reine Modellähnlichkeit begründet keine Kompatibilität.

Produktdetails

Technische Daten: Tieftemperatur-Gleitringdichtung mit 6-Loch-Flansch

FlanschbildKreisflansch mit sechs Befestigungsbohrungen. Außendurchmesser, Lochkreisdurchmesser, Bohrungsdurchmesser und Flanschdicke messen.

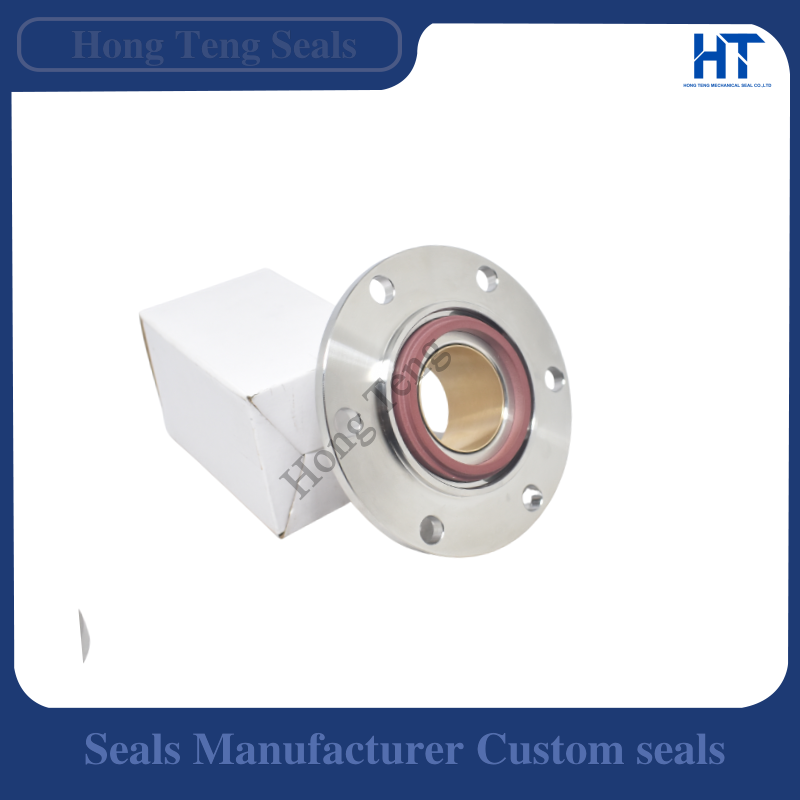

GehäusegeometrieAbgestuftes zylindrisches Gehäuse. Zentrierdurchmesser, Abstufungen und freien Bauraum mit der Originaleinheit vergleichen.

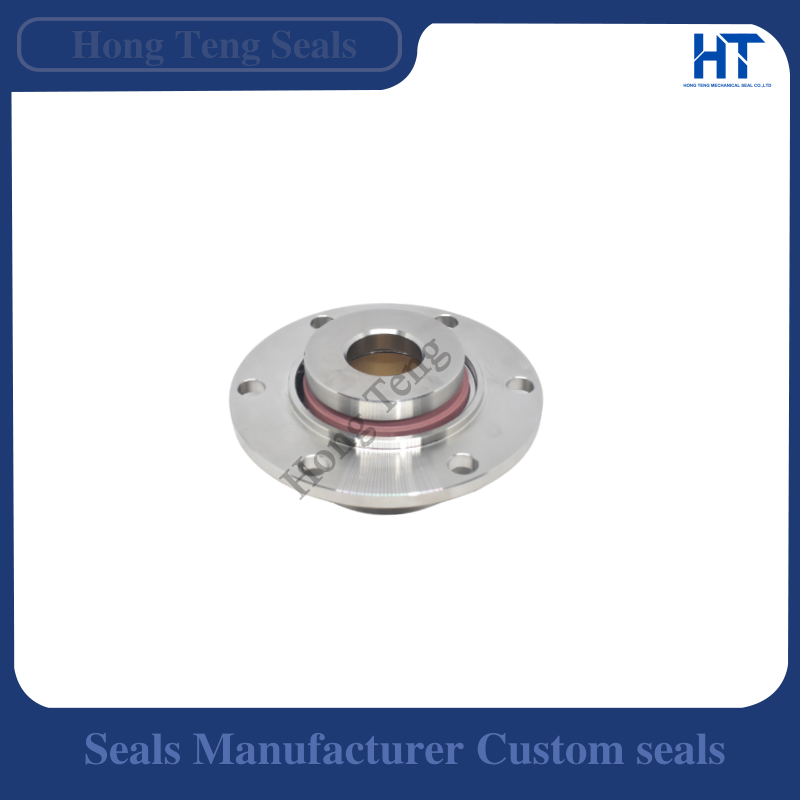

Separater RingAuf den Produktfotos ist ein separater Ring dargestellt. Innen-/Außendurchmesser, Dicke, Sitz und Funktion anhand der Baugruppenzeichnung prüfen.
Welle und AxialmaßWelle bzw. Wellenschutzhülse, Einbaulänge und axiale Position prüfen. Der Flanschdurchmesser allein reicht zur Auswahl nicht aus.
WerkstoffeGleitflächen, Gehäuse, Hülse und Sekundärdichtungen für Medium und Temperaturbereich bestätigen. Bauteilfarben beweisen keine Werkstoffsorte.
BetriebsdatenFördermedium, minimale/maximale Temperatur, Dichtungsraumdruck, Drehzahl und Betriebszyklus angeben.
PumpenzuordnungVollständiges Pumpenmodell, originale Dichtungsreferenz und gegebenenfalls Einbauzeichnung verwenden. Ähnliche Optik begründet keine Austauschbarkeit.

Wichtiger Hinweis: Die technischen Referenzwerte stammen aus der englischen Produktvorlage. Prüfen Sie die Einbau- und Werkstoffdaten für die tatsächlich bestellte Ausführung; daraus folgt keine universelle Freigabe.

Produktbeschreibung

Tieftemperatur-Gleitringdichtung mit 6-Loch-Flansch – Aufbau und Ersatzteilabgleich

Die Tieftemperatur-Gleitringdichtung für Pumpen mit sechs Befestigungsbohrungen ist eine flanschmontierte Dichtungsbaugruppe. Im englischen Ausgangsmaterial werden ein kreisförmiger 6-Loch-Flansch, ein abgestuftes Metallgehäuse und ein separater Ring beschrieben. Diese erkennbaren Merkmale helfen, die ausgebaute Pumpendichtung mit einer möglichen Ersatzbaugruppe zu vergleichen.

Eine Gleitringdichtung begrenzt den Austritt von Fördermedium an der Durchführung einer rotierenden Welle durch das stehende Pumpengehäuse. Für eine passende Ersatzlösung müssen die Befestigungsmaße, die Wellenführung, die Dichtungselemente und die Betriebsbedingungen zusammenpassen.

Beim Abgleich dieser Flanschdichtung sollten vor allem Flanschaußendurchmesser, Lochkreis, Bohrungen, Gehäuseabsätze, Einbaulänge und die Abmessungen des separaten Rings dokumentiert werden. Pumpentypenschild, Teilezeichnung und ein ausgebautes Muster erleichtern die Identifikation.

Was sagt die Bezeichnung „Tieftemperatur“ aus?

Der Produktname verweist auf Anwendungen an Niedertemperaturpumpen, enthält jedoch keinen belegten universellen Temperaturgrenzwert. Ob die Baugruppe für ein bestimmtes kryogenes Medium, einen konkreten Dichtungsraumdruck oder eine Reinigung geeignet ist, muss für die jeweilige Ausführung gesondert bestätigt werden.

Technische Informationen zur Auswahl

Für die Beurteilung der Gleitflächen und sichtbarer Schäden kann die zugehörige Anleitung zu mechanischen Dichtungsflächen genutzt werden. Allgemeine Grundlagen zur Wirkungsweise von Gleitringdichtungen ersetzen keine technischen Freigabedaten der vorliegenden Baugruppe.

Anwendungen

Anwendungen und Auswahl der passenden Dichtung

Die Baugruppe kommt für Ersatzteilprüfungen an Tieftemperaturpumpen infrage, wenn die vorhandene Dichtungsanordnung dem Flansch- und Ringaufbau entspricht.

Geeignete Ersatzteilanfragen und Einsatzfälle

  • Instandsetzung von Tieftemperaturpumpen mit passender flanschmontierter Dichtung
  • Identifikation von Ersatzteilen anhand der sechs Befestigungsbohrungen und Gehäuseabsätze
  • Vergleich einer ausgebauten Baugruppe mit dem separat dargestellten Ring
  • Ersatzteilanfragen mit Pumpenreferenz, Muster, Fotos oder Einbauzeichnung

Vor der Bestellung kontrollieren

  1. Vollständige Pumpenbezeichnung, Typenschild und Original-Dichtungsnummer übermitteln
  2. Wellendurchmesser, Flanschaußenmaß, Lochkreis, Bohrungsmaß und Einbaulänge messen
  3. Zentriersitze, Gehäuseabsätze sowie Ringinnen- und -außendurchmesser dokumentieren
  4. Medium, Temperaturbereich, Druck, Drehzahl und Betriebszyklus nennen

Hinweis zur Kompatibilität: Ohne Modellnummer können Fotos und Messwerte die Suche unterstützen; die Bestätigung der Austauschbarkeit erfordert weiterhin technische Vergleichsdaten. Es wird keine Kompatibilität zu einer ungenannten Pumpenmarke oder einem nicht geprüften Medium zugesichert.
