M74-D Ersatz-Gleitringdichtung – EagleBurgmann-kompatibel

Produktübersicht: M74-D Ersatz-Gleitringdichtung – EagleBurgmann-kompatibel

Die M74-D Ersatz-Gleitringdichtung ist eine doppelte Dichtungsanordnung aus der M7-Baureihe für ausgewählte Prozesspumpen. Sie wird dort geprüft, wo eine einzelne Dichtung hinsichtlich Leckagekontrolle oder Schmierung nicht ausreicht. Die Referenz sieht mehrere rotierende Federn und zwei gegeneinander abgestimmte Dichtungsseiten vor.

ProduktnameM74-D Ersatz-Gleitringdichtung – EagleBurgmann-kompatibel
Dichtungsmodell / ReferenzM74-D
Pumpen- bzw. MarkenbezugEagleBurgmann (Referenzbezeichnung, kein Originalteil)
DichtungstypDoppeltwirkende Gleitringdichtung mit federbelasteten Gleitringen
ReferenzfamilieM74-D
BauartDoppeltwirkende Gleitringdichtung mit federbelasteten Gleitringen
KonstruktionDoppeltes, nicht entlastetes Pusher-Dichtungssystem mit rotierenden Mehrfachfedern
Hersteller des ErsatzproduktsHong Teng
HerkunftChina
LiefermarkeHong Teng

Die Zuordnung zu einer Pumpe setzt die Übereinstimmung von Wellenmaß, Einbauform, Gegenring, Dichtungssitz und Werkstoffen voraus. Verbindliche Betriebsgrenzen gelten nur für die bestätigte Lieferkonfiguration.

Produktdetails

Technische Daten und Ersatzteilabgleich

ProduktreferenzM74-D
BauartDoppeltwirkende Gleitringdichtung mit federbelasteten Gleitringen
KonstruktionsprinzipDoppeltes, nicht entlastetes Pusher-Dichtungssystem mit rotierenden Mehrfachfedern
WellenanordnungGlatte Welle
FedernMehrere rotierende Federn
Hydraulische EntlastungReferenzbauform nicht entlastet
RotationDrehrichtungsunabhängig gemäß Referenz
VersorgungGeeignetes Sperr- oder Quench-/Puffersystem muss projektiert werden
AbgleichBeide Dichtflächenpaare, Gehäusedeckel, Anschlüsse und Einbaulänge
ErsatzteilbezugFür ausgewählte Anwendungen mit passender M74-D-Referenz
EinbaubedingungAltteil, Gegenring, Abmessungen und Materialien vor Bestellung abgleichen

Wichtiger Hinweis: Abmessungen, Referenztypen und Anwendungslisten beruhen auf den angegebenen englischen Ausgangsdaten. Werkstoffe und Grenzwerte müssen vor einer Bestellung anhand der tatsächlich gelieferten Variante bestätigt werden.

Produktbeschreibung

M74-D Ersatz-Gleitringdichtung – EagleBurgmann-kompatibel – Aufbau, Ersatz und Auswahl

Die M74-D Ersatz-Gleitringdichtung ist eine doppelte Dichtungsanordnung aus der M7-Baureihe für ausgewählte Prozesspumpen. Sie wird dort geprüft, wo eine einzelne Dichtung hinsichtlich Leckagekontrolle oder Schmierung nicht ausreicht. Die Referenz sieht mehrere rotierende Federn und zwei gegeneinander abgestimmte Dichtungsseiten vor.

Die Produkt- und Atmosphärenseite sind nicht allein über den Wellendurchmesser zu identifizieren. Beide Gleitpaarungen, Einbaulänge, Deckelbohrungen, Anschlussports und das erforderliche Sperr- bzw. Puffermedium müssen auf die vorhandene Anlage abgestimmt werden.

Bei gefährlichen, toxischen, schlecht schmierenden oder hochwertigen Prozessmedien kann eine geeignete Doppeldichtungs-Lösung sinnvoll sein. Die Auswahl und Druckführung der zusätzlichen Versorgungsanlage erfordern eine technische Prüfung; ohne passende Sperr- oder Pufferflüssigkeit ist eine M74-D-Referenz keine pauschale Lösung.

Hong Teng liefert diese M74-D-Ersatz-Gleitringdichtung unabhängig vom Inhaber der Vergleichsmarke. Die Benennung EagleBurgmann sowie der Typcode dienen nur der technischen Identifikation möglicher kompatibler Anwendungen; es handelt sich nicht um ein EagleBurgmann-Originalteil.

Anwendungen

Anwendungen und Auswahlhinweise

Die genannten Anwendungen gelten nur für nach Pumpentyp, Einbauform, Abmessungen und Werkstoffen bestätigte Ersatzfälle.

Typische Einsatzfälle

  • Chemische Prozesskreiselpumpen mit spezifizierter Doppeldichtung
  • Medien mit erhöhten Anforderungen an Leckagekontrolle
  • Papier-, Zellstoff- und Prozesspumpen bei kompatibler Versorgung
  • Pumpenumbau oder Ersatz eines vorhandenen M74-D-Typs

Vor der Bestellung prüfen

  1. Pumpen- und Dichtungszeichnung der bestehenden doppelten Baugruppe übermitteln
  2. Wellendurchmesser, Deckelmaße und beide Dichtflächenpaare messen
  3. Sperr-/Puffermedium, Systemdruck, Anschlüsse und Betriebsphilosophie angeben
  4. Werkstoffe für Prozessseite und Atmosphärenseite separat spezifizieren

Produktbilder und Vergleichsansichten

Fotos sind zur Identifikation gedacht. Für die tatsächliche Auswahl müssen Maße, Typenkennzeichnung und Bauform übereinstimmen.

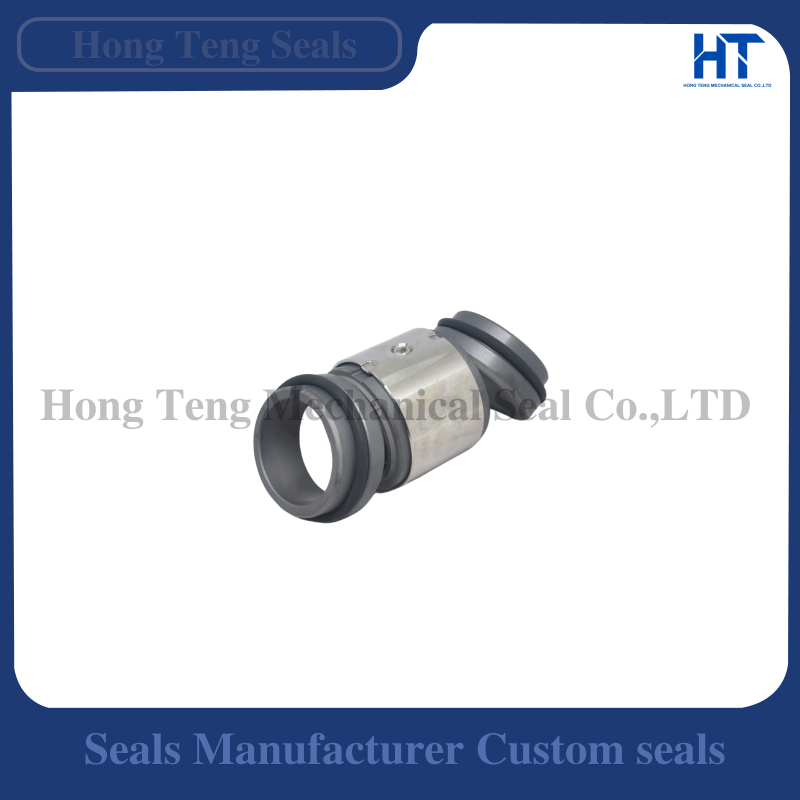

Ersatz-Gleitringdichtung M74-D

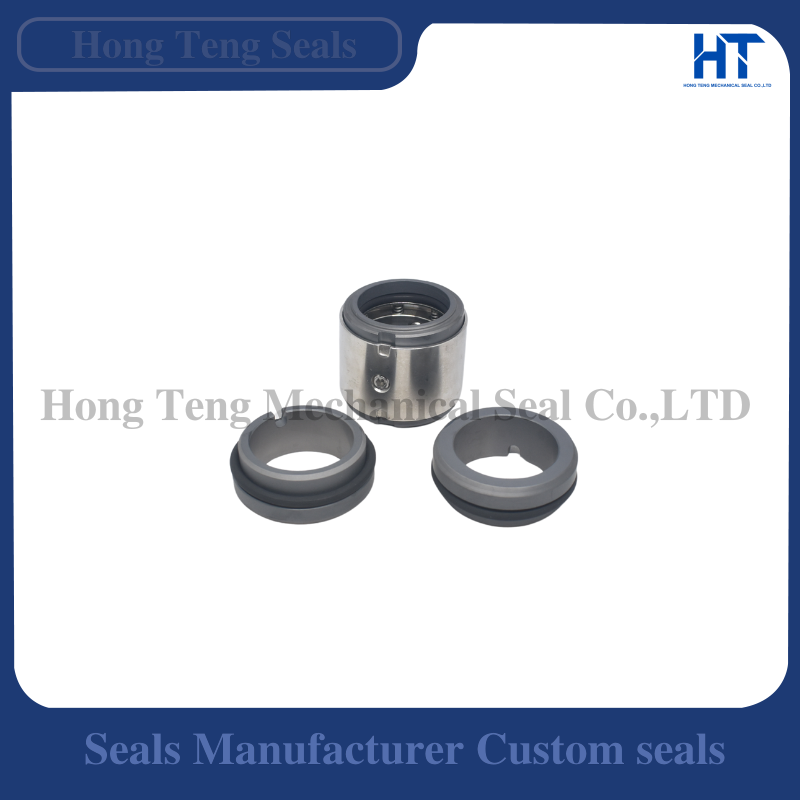

Gleitringdichtung M74-D mit rotierendem Teil und Gegenring

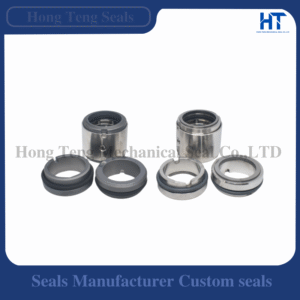

Ersatz-Gleitringdichtung M74-D

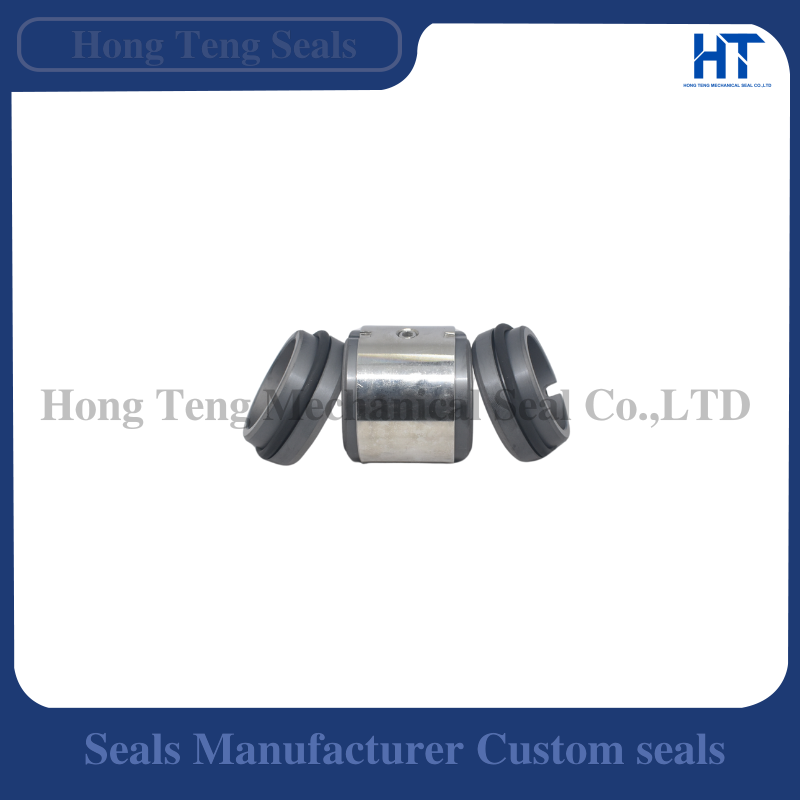

Ersatz-Gleitringdichtung M74-D für ausgewählte EagleBurgmann-Anwendungen

Unternehmensprofil

Dongguan Hong Teng Mechanical Seal Co., Ltd. ist Hersteller von Gleitringdichtungen und Dichtungskomponenten mit Sitz in Dongguan, China. Unser Sortiment umfasst Ersatz-Gleitringdichtungen für ausgewählte Pumpenmodelle, Patronen- Gleitringdichtungen, Metallbalg- und Elastomerbalgdichtungen sowie kundenspezifische OEM-Lösungen.

Für die Ersatzteilidentifizierung können Kunden Pumpenmodell, Dichtungsreferenz, Abmessungen, technische Zeichnungen oder Fotos der ausgebauten Dichtung übermitteln. Vor der Auswahl werden Dichtungsbauart, Einbaumaße, Gleitflächenwerkstoffe und Elastomere für die vorgesehene Anwendung abgeglichen.

Produktionsgebäude von Hong Teng für Gleitringdichtungen

Fertigung und Werkstatt

Bearbeitungs-, Montage- und Prüfgeräte für Gleitringdichtungen bei Hong Teng

Messen und Ausstellungen

Gleitringdichtungen und Besucher am Messestand von Hong Teng

Verpackung und Versand

Verpackungsbeispiele für Gleitringdichtungen und Versand per Luftfracht, Seefracht oder Kurier

Kundenbewertungen

Screenshots von Kundenbewertungen zu Hong Teng Gleitringdichtungsbestellungen

Häufig gestellte Fragen

Sind Sie Hersteller oder Händler?

Wir sind Hersteller und vertreiben unsere Produkte auch direkt.

Wo befindet sich Ihr Werk?

Unser Werk befindet sich in Dongguan, China. Zu den nahegelegenen Häfen gehören Guangzhou und Shenzhen.

Wie lange ist die Lieferzeit?

Lagerware kann nach Zahlungseingang bei bestätigter Verfügbarkeit kurzfristig versendet werden. Für andere Aufträge beträgt die Produktionszeit bei Serienfertigung in der Regel 10 bis 25 Tage.

Bieten Sie kostenlose Muster an?

In der Regel stellen wir keine kostenlosen Muster zur Verfügung. Die Musterkosten können nach der zweiten Bestellung verrechnet werden.

Welche Versandarten werden üblicherweise genutzt?

Kunden wählen häufig Luftfracht, Seefracht oder Expressversand.

Welche Zahlungsmethoden akzeptieren Sie?

Bei Lagerware ist eine Vorauszahlung von 100 % erforderlich. Bei Sonderanfertigungen gelten 30 % Anzahlung und 70 % Restzahlung vor dem Versand. Wir akzeptieren Banküberweisung (T/T), Western Union und Zahlungen über Alibaba.

Bieten Sie kundenspezifische Fertigung an?

Ja, wir bieten kundenspezifische Fertigung und OEM-Lösungen an.
