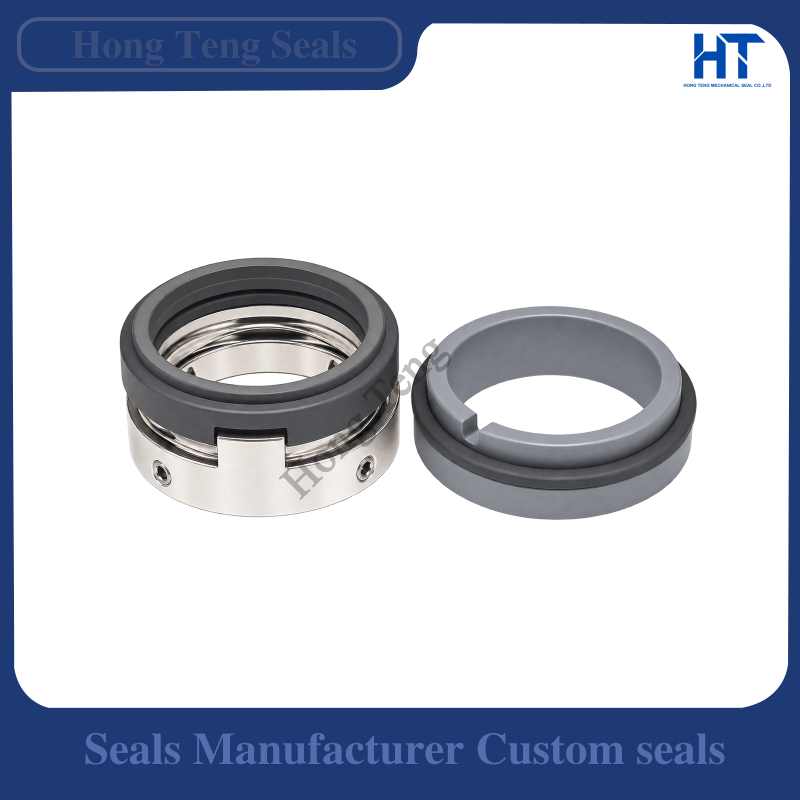

W07DMU 55 mm Gleitringdichtung mit Wellenfeder

Produktübersicht

Die W07DMU 55 mm Gleitringdichtung ist eine Ersatzdichtung mit Wellenfeder für geeignete Industrie- und Kreiselpumpen. Die hier beschriebene Materialausführung kombiniert einen rotierenden Kohlering, einen stationären SiC-Ring und FKM-Elastomer.

DichtungsbauartGleitringdichtung mit Wellenfeder
ModellW07DMU
Wellendurchmesser55 mm
GleitpaarungKohle / Siliziumkarbid (SiC)
ElastomerFKM / Viton

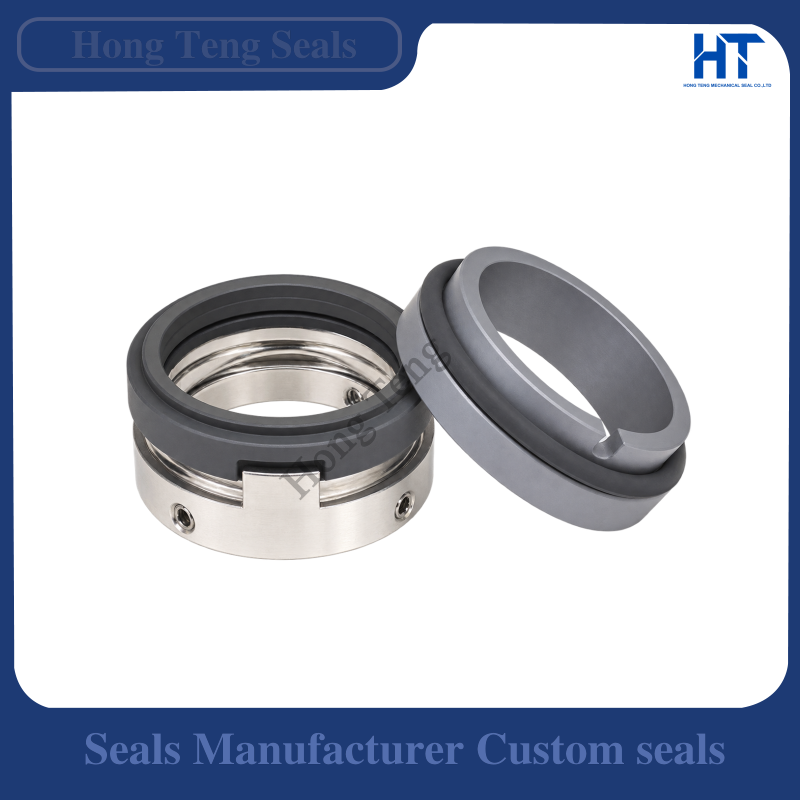

Einbaulänge32,5 mm
ReferenzcodeN-W07DMU-AJZ1-0550
Referenz-Teilenummer11049357
AnwendungGeeignete Industriepumpen und rotierende Maschinen
ProduktartUnabhängig gefertigter Ersatz für kompatible Dichtungsanordnungen

Auswahlhinweis: Pumpenreferenzen, Maße und Materialien müssen mit dem eingebauten Dichtungstyp verglichen werden; eine reine Modellähnlichkeit begründet keine Kompatibilität.

Produktdetails

Technische Daten: W07DMU 55 mm Gleitringdichtung

ModellW07DMU
ReferenzcodeN-W07DMU-AJZ1-0550
Referenz-Teilenummer11049357
DichtungsprinzipGleitringdichtung mit Wellenfeder

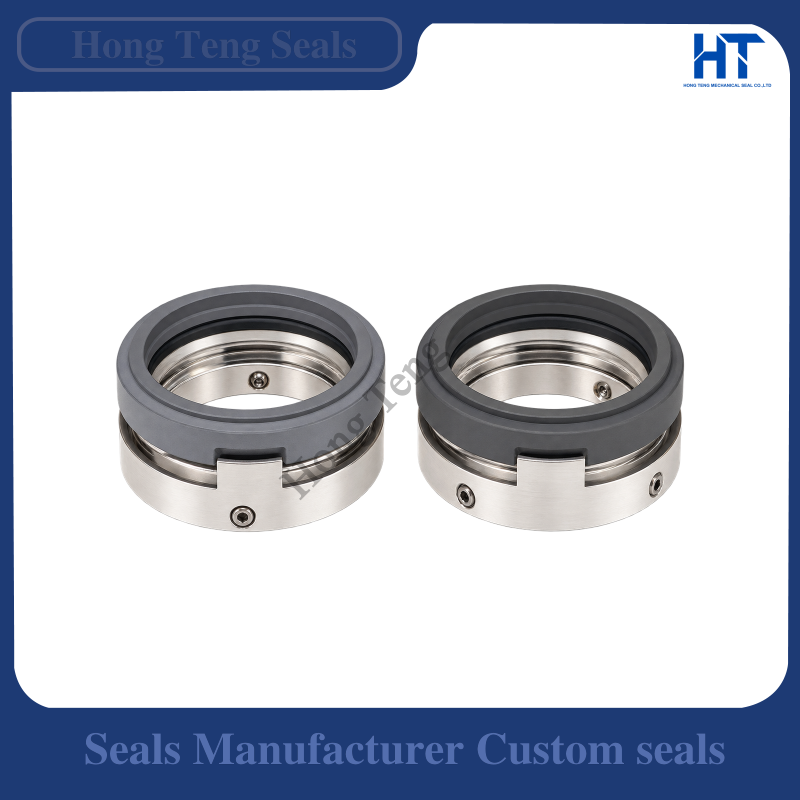

Wellendurchmesser (d1)55 mm
Maß d371 mm
Maß d775 mm
Maß d84 mm
Einbaulänge (l1)32,5 mm
Maß l415 mm
Rotierender GleitringKohle (Carbon)
Stationärer GegenringGesintertes Siliziumkarbid (SiC)
SekundärdichtungFKM / Viton
Nennmaß55 mm
DrehrichtungFür beide Drehrichtungen gemäß englischer Referenz
BaugruppeErsatz-Gleitringdichtung

Wichtiger Hinweis: Die technischen Referenzwerte stammen aus der englischen Produktvorlage. Prüfen Sie die Einbau- und Werkstoffdaten für die tatsächlich bestellte Ausführung; daraus folgt keine universelle Freigabe.

Produktbeschreibung

W07DMU 55 mm Gleitringdichtung – Aufbau und Ersatzteilabgleich

Die W07DMU 55 mm Gleitringdichtung mit Wellenfeder wird als Ersatz für passende W07DMU-Dichtungsanordnungen an Industrie- und Kreiselpumpen eingesetzt. In der dokumentierten Ausführung besteht der rotierende Gleitring aus Kohle, der stationäre Gegenring aus gesintertem Siliziumkarbid (SiC) und die Sekundärdichtung aus FKM (Viton).

Zu den wichtigen Vergleichsdaten gehören 55 mm Wellendurchmesser und etwa 32,5 mm Einbaulänge. Als Referenzen nennt die englische Quelle N-W07DMU-AJZ1-0550 und die Teilenummer 11049357. Für die Ersatzteilbestimmung sind zusätzlich die Sitzmaße des Gegenrings sowie die Maße d3, d7, d8 und l4 aus der technischen Tabelle abzugleichen.

Die kompakte Wellenfeder dient zur axialen Anpressung der Gleitflächen. Dadurch lässt sich die Dichtungsfunktion bei passender Einbausituation sicherstellen; eine ähnliche Federform ist jedoch kein Ersatz für die vollständige Maß- und Werkstoffprüfung.

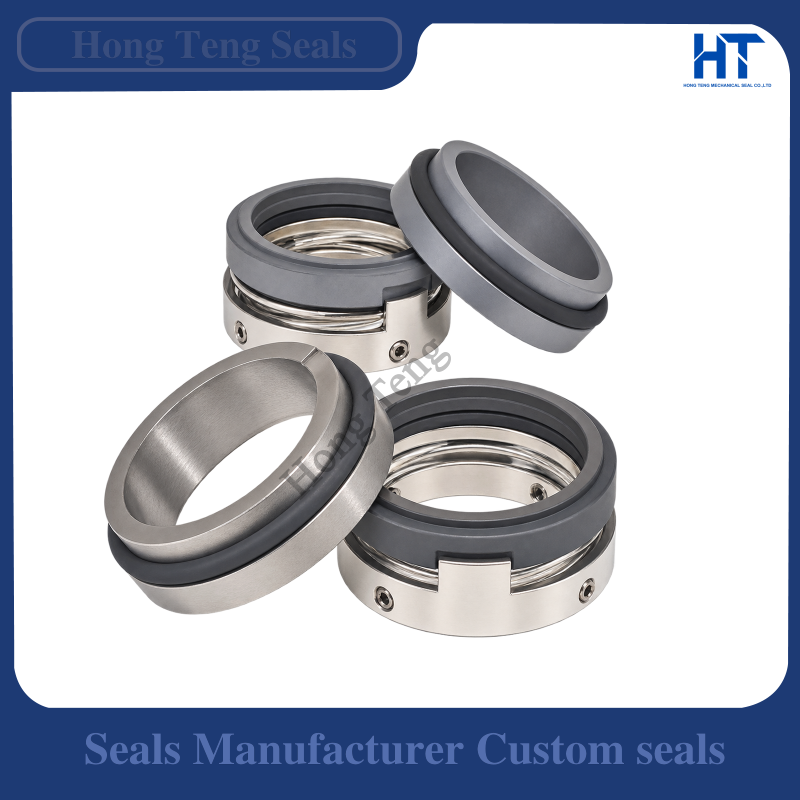

Gleitpaarung Kohle / SiC und FKM

Die Kombination Kohle/Siliziumkarbid wird für zahlreiche Pumpenanwendungen verwendet. Ihre tatsächliche Eignung hängt von der Zusammensetzung des Fördermediums, den Betriebsbedingungen und der gewählten Ausführung ab. FKM ist gegenüber vielen Ölen und Industriefluiden beständig; die konkrete Medien- und Temperaturbeständigkeit ist vor Einsatz zu bestätigen.

Ersatzteilabgleich für die 55-mm-Ausführung

Vor Bestellung sind Modell- und Referenzcode, Wellendurchmesser, Gegenringsitz, Einbaulänge und Gleitflächenwerkstoffe mit der ausgebauten Dichtung zu vergleichen. Fotos der gesamten Dichtung und die Pumpenbezeichnung helfen bei uneindeutigen Referenzen.

Anwendungen

Anwendungen und Auswahl der passenden Dichtung

Diese Dichtung ist für Anlagen mit passender W07DMU-Wellenfederanordnung vorgesehen. Die folgenden Industriebereiche stammen aus der englischen Produktbeschreibung und sind keine pauschale Medienfreigabe.

Geeignete Ersatzteilanfragen und Einsatzfälle

  • Chemische Prozesspumpen bei geeigneter Werkstoffauswahl
  • Industrie-Kreiselpumpen
  • Pumpen in der Wasseraufbereitung und Abwassertechnik
  • Marine-Pumpensysteme
  • Kraftwerkstechnik und rotierende Maschinen
  • Zellstoff- und Papierverarbeitung
  • Lebensmittel- und Getränkeanlagen nur bei bestätigter hygienischer und materialseitiger Eignung
  • Allgemeine industrielle Rotationsaggregate mit geeigneter Dichtungskammer

Vor der Bestellung kontrollieren

  1. Dichtungsmodell W07DMU und Referenz N-W07DMU-AJZ1-0550 bzw. 11049357 vergleichen
  2. Welle (55 mm), Einbaulänge (32,5 mm), Gegenringsitz und Maße d3/d7/d8/l4 messen
  3. Kohle/SiC-Gleitpaarung und FKM-Sekundärdichtung anhand der Anlage prüfen
  4. Bei Unsicherheit Fotos, Pumpenmodell und Angaben der ausgebauten Dichtung senden

Hinweis zur Kompatibilität: Hersteller- und Referenznummern dienen nur der Identifikation einer kompatiblen Ersatzdichtung; eine OEM-Zugehörigkeit oder uneingeschränkte Eignung wird nicht behauptet.
