Lebensmitteltaugliche Gleitringdichtungen müssen nach den gesamten hygienischen Betriebsbedingungen und nicht nur nach Aussehen oder Wellendurchmesser ausgewählt werden. Milch- und Getränkepumpen müssen Leckage begrenzen und zugleich Reinigbarkeit, vollständige Entleerung, Produktqualität und nachweisbare Eignung der medienberührten Werkstoffe gewährleisten. Die Dichtung muss Produktions-, Reinigungs-, Desinfektions- und gegebenenfalls Dampfzyklen überstehen, ohne vermeidbare Produktansammlungen oder Kontaminationsrisiken zu schaffen.
Ein weißer O-Ring, blaues Elastomer, eine Edelstahlfeder oder eine polierte Oberfläche belegen noch keine Lebensmittelkontakt-Eignung. Prüfen Sie die konkreten Werkstoffe und Mischungsqualitäten, hygienische Geometrie, Reinigungszugänglichkeit, Betriebsbedingungen und die zugehörigen Nachweise.
Praxisablauf zur Auswahl hygienischer Gleitringdichtungen
- Genaue Pumpe und bestehende Dichtungsanordnung identifizieren.
- Produkt, Konzentration, Temperatur, Viskosität, Feststoffe und Betriebszyklus bestimmen.
- Alle CIP-, SIP-, Spül-, Reiniger-, Säure-, Laugen-, Desinfektionsmittel- und Dampfbedingungen erfassen.
- Hygienische Geometrie, Entleerbarkeit, produktberührte Oberflächen, Spalten und Reinigbarkeit untersuchen.
- Geeignete Gleitflächenwerkstoffe, Elastomere und medienberührte Metalle auswählen.
- Einfachdichtung, gespülte, gequenchte oder Doppeldichtung entsprechend Leckage-, Ablagerungs- und Rückhalterisiko wählen.
- Vom Käufer, Betrieb oder Zielmarkt verlangte Lebensmittelkontakt- und Hygienedokumente bestätigen.
- Vor der Freigabe Ersatzteilgeometrie und Lieferumfang des Servicesatzes prüfen.

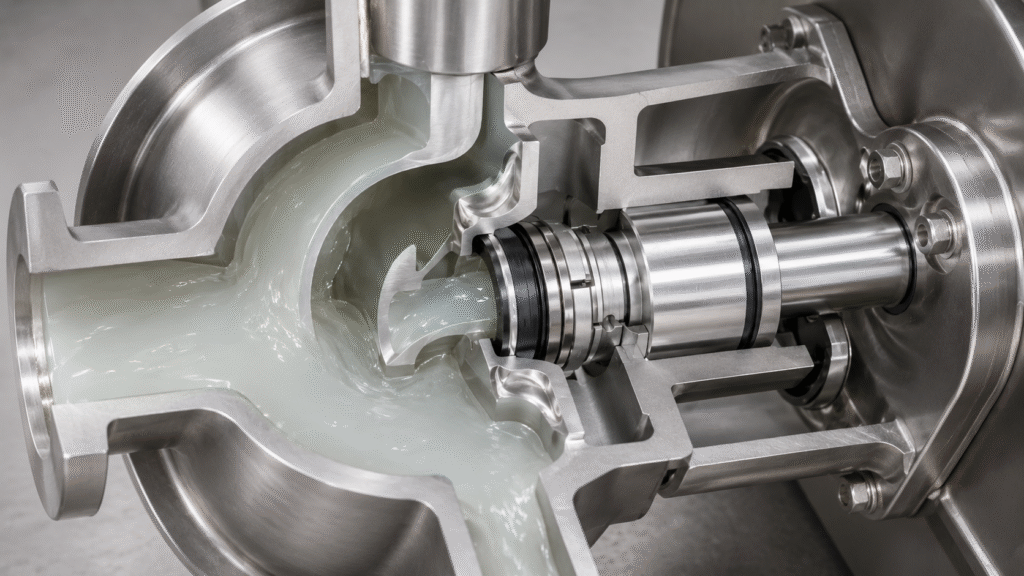

Warum hygienisches Design entscheidend ist

Die Auswahl lebensmittelgeeigneter Materialien ist nur ein Teil der Hygieneanforderungen. Produktberührte Geometrien sollen unnötige Spalte, Toträume, schwer zu reinigende Vertiefungen und Bereiche vermeiden, in denen Produkt oder Reinigungsflüssigkeit stehen bleiben kann.
Bei Projekten mit formalen hygienischen Konstruktionskriterien sind die EHEDG-Leitlinien für hygienische Gleitringdichtungen und 3-A-Leitlinien zum hygienischen Design hilfreiche Referenzen.

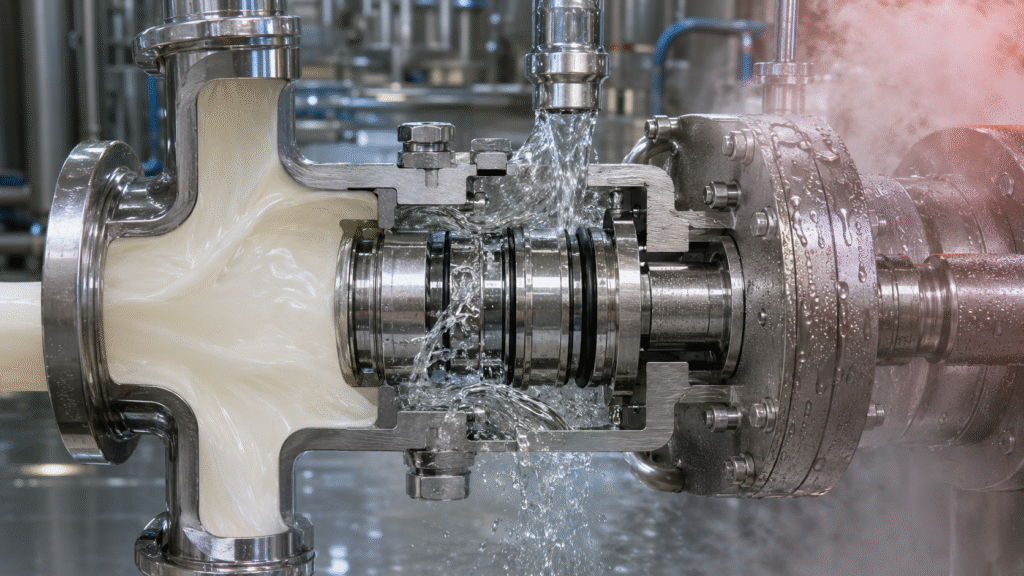

CIP, SIP und Reinigungsbetrieb

Eine Dichtung kann mit dem Lebensmittel verträglich sein und dennoch während der Reinigung ausfallen. Dokumentieren Sie sämtliche Chemikalien, Konzentrationen, Temperaturen, Kontaktzeiten, Spülfolgen, Desinfektionsmittel und Dampfbedingungen, die die Dichtung erreichen können.
Reinigungszyklen können Elastomere und Gleitflächen stärker belasten als die eigentliche Produktion. Wiederholte Heiß-Kalt-Wechsel beeinflussen außerdem die Verpressung der Elastomere, Wärmeausdehnung und Stabilität der Gleitflächen.
Lebensmittelkontakt-Werkstoffe und Nachweise
Gleitflächen, Elastomere, Metalle und Schmierstoffe müssen für das tatsächliche Produkt und die Reinigung geprüft werden. Der Werkstoffleitfaden für Gleitringdichtungen behandelt Kohle, Keramik, Siliziumkarbid und Wolframkarbid, während der Elastomerleitfaden für Gleitringdichtungen NBR, EPDM, FKM, FFKM und verwandte Sekundärdichtungen erläutert.
Nachweispflichten unterscheiden sich je nach Markt, Kunde und Anwendung. Soweit erforderlich, müssen Dokumente zur genauen Mischung oder zum Bauteil vorliegen; die allgemeine Bezeichnung einer Werkstofffamilie bedeutet keine automatische Lebensmittelzulassung.
Beispielsweise kann 21 CFR 177.2600 für Gummiteile mit wiederholtem Lebensmittelkontakt relevant sein. Welche Anforderungen tatsächlich gelten, muss jedoch für Anwendung und Rechtsraum geklärt werden.
Gleitflächenwerkstoffe für Milch- und Getränkepumpen
Kohle, Keramik und Siliziumkarbid sind häufige Ausgangswerkstoffe in hygienischen und lebensmittelverarbeitenden Pumpen. Die passende Kombination hängt von Produkt, Schmierung, Temperatur, Reinigungschemie und Verschleißbedingungen ab.
- Kohle/Keramik: Kann bei geeigneten sauberen und gut geschmierten Betriebsbedingungen wirtschaftlich sein.
- Kohle/SiC: Kann bei höherer Beanspruchung bessere Verschleiß- und Wärmeleistung bieten.
- SiC/SiC: Kann bei Abrieb, Kristallisation oder Reinigungsbedingungen in Betracht kommen, die harte Gleitflächen rechtfertigen.
Keine Gleitflächenpaarung darf allein deshalb gewählt werden, weil sie als hygienisch oder hochwertig bezeichnet wird.
Elastomere für lebensmitteltaugliche Gleitringdichtungen
EPDM, FKM und weitere Mischungen werden in Lebensmittel- und Getränkeanlagen häufig geprüft. Die genaue Qualität muss jedoch sowohl zum Produkt als auch zum Reinigungszyklus passen.
- Chemische Zusammensetzung des Produkts
- Öl- oder Fettanteil
- Belastung durch Säuren, Laugen, Reiniger und Desinfektionsmittel
- Temperaturen im Normalbetrieb und bei der Reinigung
- Gegebenenfalls Dampfkontakt
- Verpressung und dynamische Bewegung
- Erforderliche Lebensmittelkontakt- oder Hygienedokumente
Elastomere nicht allein anhand ihrer Farbe bestimmen. Ein blauer oder weißer O-Ring beweist weder die Mischungsidentität noch eine Zulassung.
Einfach-, gespülte oder Doppeldichtung?
Eine Einfachdichtung eignet sich möglicherweise für saubere Produkte, die eine stabile Gleitflächenschmierung gewährleisten und keine starken Ablagerungen verursachen. Sie benötigt zudem weniger Versorgungstechnik. Die Entscheidung hängt trotzdem von den Folgen einer Leckage, Reinigbarkeit, Viskosität, Kristallisation und Betriebsstabilität ab.
Eine Spül- oder Quenchanordnung kann atmosphärenseitige Ablagerungen verringern oder das Antrocknen klebriger Produkte im Dichtungsbereich verhindern. Die Hilfsflüssigkeit muss sauber, verträglich, kontrolliert und für den Prozess zulässig sein.
Klebrige Produkte, Kristallisation, geringe Schmierfähigkeit, erhöhte Rückhalteanforderungen oder bestimmte aseptische Anwendungen können eine Doppeldichtung rechtfertigen. „Lebensmittelpumpe“ bedeutet aber nicht automatisch „Doppeldichtung“. Sperr- oder Pufferflüssigkeitssysteme bringen zusätzliche Anforderungen an Flüssigkeitsqualität, Druck, Überwachung und Reinigung mit sich.
Der Leitfaden zu Einfach- und Doppeldichtungen erläutert die grundlegenden Unterschiede.

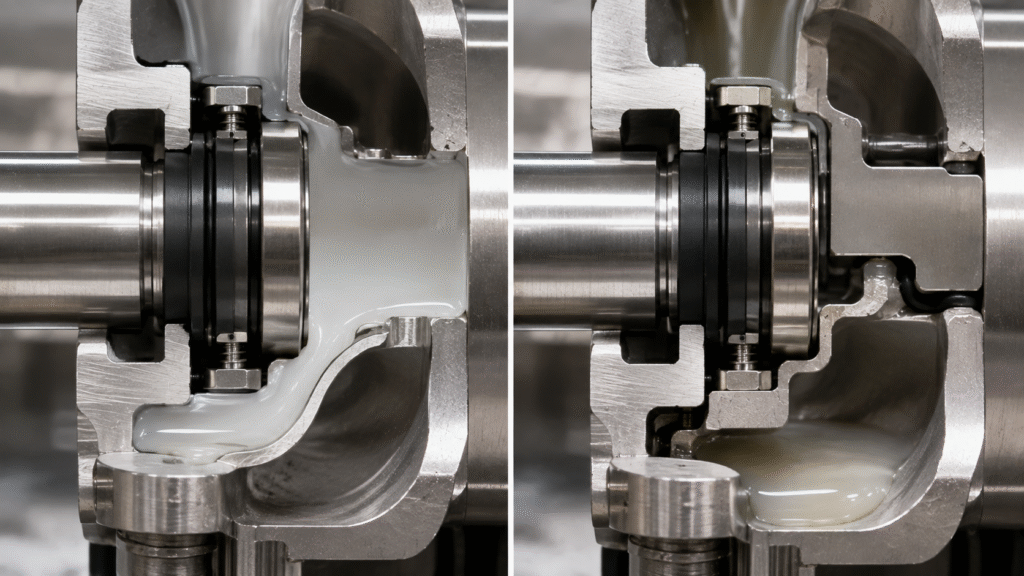

Ersatzteilgeometrie und Reinigbarkeit

Ein Ersatzteil kann auf die Welle passen und dennoch die Entleerbarkeit, axiale Position, Spaltgeometrie oder produktberührte Oberflächen verändern. Prüfen Sie Gegenring, Einbaulänge, Brillen- beziehungsweise Gehäuseanschluss, Elastomerpositionen und sämtliche Produktkontaktbereiche vor der Freigabe.
Wenn die Pumpe einen vorhandenen Servicesatz nutzt, klären Sie, welche statischen Dichtungen, Flachdichtungen, Hülsen oder anderen Bauteile zusammen mit der Gleitringdichtung zu erneuern sind.
Welche Unterlagen vor der Bestellung zu prüfen sind
- Pumpenhersteller, Modell, Serien- oder Artikelnummer
- Bisherige Dichtungs- oder Servicesatzreferenz
- Ersatzteilzeichnung und kritische Maße
- Spezifikation der Gleitflächenwerkstoffe
- Spezifikation der Elastomermischung
- Gegebenenfalls Werkstoff der medienberührten Metallteile
- Vom Projekt verlangte Lebensmittelkontakt- oder Hygienedokumente
- CIP-/SIP- und Reinigungsbedingungen
- Inspektions- oder Rückverfolgbarkeitsanforderungen
- Genauer Bestellumfang: nur Dichtung oder kompletter Servicesatz
Dokumente müssen eine technisch bereits geeignete Konstruktion belegen. Ein Zertifikat kann weder eine falsche Geometrie noch einen unpassenden Werkstoff geeignet machen.
Häufige Fehler bei der Auswahl lebensmitteltauglicher Gleitringdichtungen
- Weiße oder blaue Elastomere automatisch für lebensmittelgeeignet halten
- Nur nach Wellengröße wählen und hygienische Geometrie ignorieren
- Das Lebensmittel prüfen, aber CIP- oder SIP-Chemie übersehen
- „Edelstahl“ annehmen, ohne genaue Güte und medienberührte Teile zu prüfen
- Ungeprüft eine Doppeldichtung vorsehen und das Versorgungssystem außer Acht lassen
- Werkstoffe wechseln, ohne Reinigbarkeit und Nachweispflichten zu berücksichtigen
- Angebote vergleichen, ohne gleiche Servicesatzbestandteile sicherzustellen
Checkliste für lebensmitteltaugliche Gleitringdichtungen
Vor der Freigabe sind Pumpe, Produkt, hygienische Geometrie, Reinigungszyklus, Gleitflächen, Elastomere, Metalle, Dichtungsanordnung, Dokumentation und Ersatzteilmaße zu bestätigen. So wird die Auswahl zu einer nachvollziehbaren hygienetechnischen Entscheidung statt eines bloßen Material- oder Größenvergleichs.
Für ausgewählte hygienische Pumpenanwendungen liefert Hong Teng auch Gleitringdichtungen für APV-Pumpen. Die Kompatibilität muss anhand des genauen Pumpenmodells und der Betriebsbedingungen bestätigt werden.
