Gleitringdichtungen für Heißwasser- und Kesselspeisepumpen

Wählen Sie Gleitringdichtungen für Heißwasserpumpen anhand der tatsächlichen Bedingungen in der Dichtungskammer aus und nicht nur nach der Wassertemperatur. Druck, lokale Gleitflächentemperatur, Dampfdruck, Drehzahl, Gleitflächenbelastung, Umwälzung und Kühlung beeinflussen, ob der Flüssigkeitsfilm stabil bleibt. Deshalb kann eine Dichtung in einer Heißwasserpumpe zuverlässig arbeiten, für eine andere Pumpe mit vergleichbarer Medientemperatur aber ungeeignet sein.

Kesselspeisewasser stellt zusätzliche Anforderungen. Aufbereitetes oder demineralisiertes Wasser, höherer Druck, hohe Drehzahlen, Temperaturwechsel, geringe Schmierfähigkeit und hohe Zuverlässigkeitsanforderungen können ein anderes Dichtungskonzept erfordern. Dieser Leitfaden unterstützt die Auswahl von Heißwasser-Gleitringdichtungen, ohne sämtliche Fragen zu Werkstoffen, hydraulischer Entlastung, Patronenbauart oder API-Rohrleitungsplänen abschließend zu behandeln.

Warum Heißwasser Gleitringdichtungen besonders beansprucht

Gleitringdichtungen für Heißwasser benötigen einen kontrollierten Flüssigkeitsfilm zwischen den Gleitflächen. Bei hohen Temperaturen kommt Reibungswärme zur bereits im Prozesswasser enthaltenen Wärme hinzu. Zugleich kann der lokale Druck am Dichtspalt vom Pumpendruck auf der Druckseite abweichen. Wasser, das an anderer Stelle flüssig bleibt, kann deshalb direkt an den Gleitflächen instabil werden.

Wärme beeinflusst auch Elastomere, Kohlenstoffqualitäten, Spaltmaße und die thermische Ausdehnung der Bauteile. Wiederholtes Anfahren, Stillsetzen oder Reinigen setzt eine Dichtung zudem wechselnden Temperaturen aus, statt einer konstanten Betriebstemperatur. Eine zuverlässige Auswahl muss daher den gesamten Betriebszyklus und nicht nur eine maximale Temperaturangabe berücksichtigen.

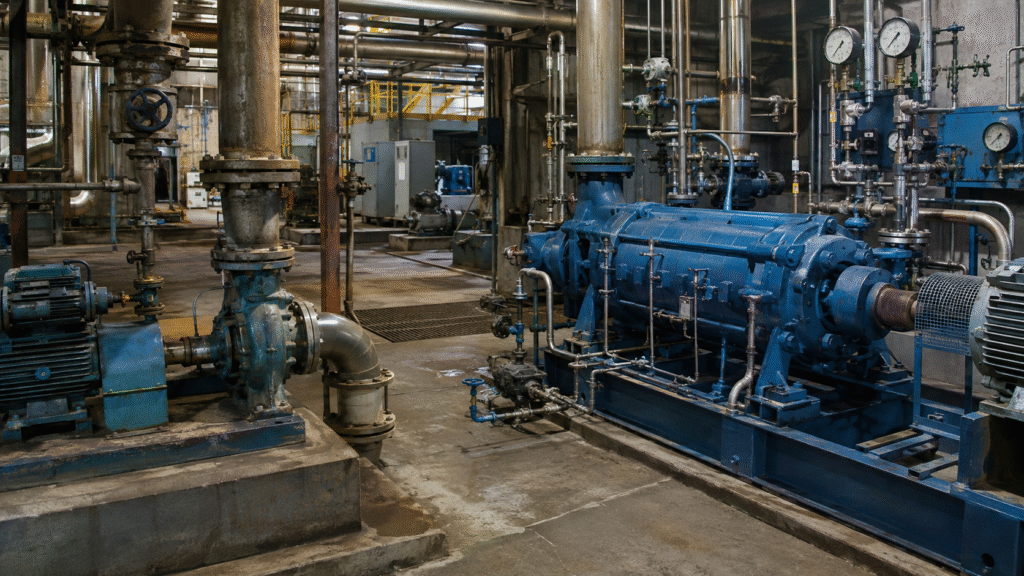

Heißwasser- und Kesselspeisepumpen unterscheiden

Heißwasser-Umwälzpumpen und Kesselspeisepumpen dürfen nicht als dieselbe Anwendung behandelt werden. Heizungs- oder Prozesswasserpumpen können mit mäßigen Drücken, üblicher Wasserchemie und vergleichsweise einfacher Dichtungsversorgung arbeiten. Eine Kesselspeisepumpe kann dagegen hohen Druck, aufbereitetes oder vollentsalztes Wasser, höhere Drehzahlen, geringe Schmierfähigkeit und besonders hohe Anforderungen an die Verfügbarkeit vereinen.

Wasser mit geringer Leitfähigkeit oder stark aufbereitetes Speisewasser kann auch das Reibungs- und Schmierverhalten an den Gleitflächen verändern. „Heißwasserdichtung“ ist deshalb für eine endgültige Spezifikation zu ungenau. Eine Kesselspeiseanwendung kann eine speziell ausgelegte Dichtung erfordern, aber nicht automatisch eine Patronendichtung, eine stationäre Bauform oder einen bestimmten Kühlplan.

Verdampfung und Stabilität des Schmierfilms

Die Verdampfungsreserve ist ein besonders wichtiger Gesichtspunkt bei Heißwasser-Gleitringdichtungen. Entscheidend ist, ob die Flüssigkeit bei tatsächlichem lokalem Druck und lokaler Temperatur an den Gleitflächen ausreichend stabil bleibt. Reibungswärme kann die Spalttemperatur anheben; der Druckabfall über die Flächen beeinflusst gleichzeitig die Verdampfungsneigung.

Wird ein Teil des Flüssigkeitsfilms instabil oder verdampft, können Schmierung und Wärmeabfuhr abnehmen. Die Reibung steigt unter Umständen, erzeugt zusätzliche Wärme und stört den Film weiter. Deshalb müssen Dichtungskammerdruck, Wassertemperatur, Gleitflächenbelastung, Drehzahl und Zirkulation gemeinsam beurteilt werden. Eine allgemeingültige Temperaturgrenze für alle Heißwasserpumpen gibt es nicht.

Welche Betriebsdaten sind erforderlich?

Vor der Auswahl einer Heißwasser-Gleitringdichtung sind die tatsächlichen Bedingungen im Dichtungsraum zu erfassen. Die Werte müssen aus Pumpen-, Prozess-, Dichtungs- oder freigegebenen Betriebsdaten stammen und dürfen nicht bloß aus Motorleistung oder Druckstutzentemperatur abgeleitet werden. Konkrete Anwendungsdaten helfen mehr als die allgemeine Bezeichnung „Heißwasserpumpe“.

BetriebsdatenBedeutung für die Auswahl
DichtungskammerdruckBeeinflusst Gleitflächenbelastung und Verdampfungsreserve
WassertemperaturBestimmt die thermische Ausgangslage
Anfahr- und AbstelltemperaturZeigt Temperaturwechselbelastungen
WellendrehzahlVerändert Gleitgeschwindigkeit und Wärmeerzeugung
Pumpenbetrieb und BetriebspunktKönnen die Stabilität der Dichtungskammer beeinflussen
WasserchemieBeeinflusst Gleitflächen, Elastomere und Metalle
Leitfähigkeit und AufbereitungschemikalienKönnen bei Kesselspeisewasser entscheidend sein
Feststoffe oder AblagerungenKönnen Verschleiß und Zirkulation beeinflussen
Vorhandene Spülung oder KühlungBestimmen Wärmeabfuhr und Kammerbedingungen
Frühere SchadensbefundeHelfen, das tatsächliche Auswahlrisiko zu erkennen

Bestätigen Sie zusätzlich Pumpenmodell, Dichtungsabmessungen, bestehende Anordnung und Wartungshistorie. Diese Angaben sollen den tatsächlichen Einsatzfall beschreiben und nicht automatisch zur Wiederholung der bisherigen Dichtungsspezifikation führen. Frühere Reparaturen oder Änderungen am Prozess können die heutigen Anforderungen verändert haben.

Geeignete Gleitflächen für Heißwasser wählen

Bei der Gleitflächenwahl für Heißwasser sind Reibung, Wärmeleitung, chemische Verträglichkeit, Verschleiß und Schmierung entscheidend. Kohle gegen Siliziumkarbid kann für viele saubere Heißwasseranwendungen ein praktischer Ausgangspunkt sein. Kohle bildet die weichere Gleitfläche; SiC dient als harte Gegenfläche mit günstigen thermischen Eigenschaften. Allerdings kommt es weiterhin auf die genaue Kohle- und SiC-Qualität an.

SiC/SiC- oder WC-basierte Paarungen kommen in Betracht, wenn Abrasivität, stärkere mechanische Beanspruchung oder andere nachgewiesene Anforderungen dies rechtfertigen. Hart/Hart ist jedoch bei Wasser mit geringer Schmierfähigkeit nicht grundsätzlich besser. Der Werkstoffleitfaden für Gleitringdichtungen vergleicht Kohle, Keramik, SiC und WC ausführlich. Die endgültige Wahl muss Wasserchemie, Druck, Temperatur, Schmierung und Paarung berücksichtigen.

Elastomere für Heißwasser auswählen

EPDM ist für viele wasserbasierte und heiße Wasseranwendungen ein guter erster Kandidat. Die konkrete Mischung muss jedoch zum Temperaturverlauf, zur Wasseraufbereitung, Reinigungschemie und zu möglichen Ölen oder Verunreinigungen passen. FKM ist nicht automatisch überlegen, nur weil es häufig mit erhöhten Betriebstemperaturen in Verbindung gebracht wird.

FFKM kann sinnvoll sein, wenn aggressive Chemie oder hohe Temperaturbelastung eine Spezialmischung erfordern; es ist aber keine universell beste Lösung. Innerhalb jeder Elastomerfamilie spielt die Rezeptur eine Rolle. Vergleichen Sie daher NBR, EPDM, FKM und FFKM anhand des Leitfadens zu Gleitringdichtungs-Elastomeren, sobald Medium und vollständiger Temperaturzyklus bekannt sind.

Entlastete, stationäre und Patronendichtungen

Eine höhere hydraulische Gleitflächenbelastung kann Reibung und Wärme erzeugen. Eine hydraulisch entlastete Bauform ist daher bei manchen höheren Drücken, Temperaturen oder begrenzter Schmierung vorteilhaft. Die Entlastung verhindert Überhitzung aber nicht automatisch. Dichtungsgeometrie und freigegebener Betriebsbereich müssen weiterhin zur Pumpe passen. Details stehen im Leitfaden zu hydraulisch entlasteten und unentlasteten Gleitringdichtungen.

Bei hohen Drehzahlen, großem Dichtungsdurchmesser, Wellendurchbiegung und hoher rotierender Masse kann eine stationäre Bauart für kritische Kesselspeiseanwendungen attraktiv sein. Allerdings sind stationäre Dichtungen nicht bei jeder Kesselspeisepumpe zwingend erforderlich. Auch kann eine gewöhnliche Heißwasserpumpe eine Komponentendichtung verwenden, während bei kritischem Betrieb eine ausgelegte Patronendichtung zweckmäßig ist. Wartungsstrategie, Pumpengeometrie, Zuverlässigkeit und Integration des Versorgungssystems entscheiden mit.

Warum Kühlung und Zirkulation wichtig sind

Kühlung und Zirkulation stabilisieren die Bedingungen an den Gleitflächen einer Heißwasser-Gleitringdichtung. Sie können Wärme abführen, die Verdampfungsreserve vergrößern, den Flüssigkeitsfilm aufrechterhalten, eingeschlossene Luft entfernen und das Eindringen noch heißeren Prozesswassers in die Dichtungskammer verringern. Das richtige Verfahren hängt deshalb von Wärmequelle und Kammerbedingungen ab.

Eine interne oder externe Prozesszirkulation kann Pumpenmedium direkt nutzen. Bei gekühlter Rückführung wird zusätzlich Wärme abgeführt; eine Dichtungskammerzirkulation kann bei geeigneter Bauart ein kleineres lokales Flüssigkeitsvolumen kühlen. Unser Leitfaden zu API-682-Spülplänen erläutert Plan 11, Plan 21 und Plan 23. Hier wird keinem Einsatzfall allein aufgrund der Temperatur ein bestimmter Plan zugewiesen.

Anfahren, Abstellen und Temperaturwechsel

Anfahrprobleme können Heißwasserdichtungen beschädigen, bevor ein stabiler Betrieb erreicht wird. Eingeschlossene Luft, eine leere Kammer, fehlende Zirkulation oder unzureichendes Befüllen können nasslaufende Gleitflächen ohne ausreichenden Flüssigkeitsfilm zurücklassen. Trockenlauf erzeugt besonders hohe Wärme — siehe Folgen des Trockenlaufs einer Gleitringdichtung. Deshalb müssen vor dem Start Flüssigkeit und erforderliche Versorgungsbedingungen anliegen.

Schnelles Aufheizen oder Abkühlen kann Gleitflächen und Sekundärdichtungen thermisch belasten. Anfahren, Abstellen, Bereitschaftsbetrieb und Reinigungszyklen müssen deshalb den Vorgaben für Pumpe, Dichtung und Anlage folgen. Der Leitfaden zu thermischen Gleitringdichtungsschäden erläutert Temperaturschock, Verzug, Elastomer-Hitzeschäden und einen instabilen Flüssigkeitsfilm.

Häufige Schadensanzeichen bei Heißwasser-Gleitringdichtungen

Wärmebedingte Symptome geben Hinweise zur Fehlersuche, sind aber keine eindeutigen Fehlercodes. Ähnliche Schäden können durch Montage, Chemie, Wellenschlag, Verunreinigungen oder einen instabilen Pumpenbetrieb entstehen. Vergleichen Sie daher das Schadensbild mit dem Startverlauf, den Temperaturen, der Kühlleistung und dem Zustand der ausgebauten Teile.

Beobachtetes SchadensbildMögliche Prüfrichtung
Blasenbildung oder ungewöhnliche Verglasung an KohleSchmierung, Wärme, Kohlequalität, Flächenbelastung, Verunreinigungen
Feine oder radiale Risse an GleitflächenTemperaturwechsel, Trockenlauf, thermische Spannung, Stoß
Verhärtete ElastomereTemperatur, Chemie, Alterung, falsche Mischung
Zeitweise Leckage bei heißem BetriebVerdampfung, Flächenverzug, instabiler Flüssigkeitsfilm, Druckwechsel
Ungleichmäßige LaufspurThermischer Verzug, Wellenschlag, Ausrichtung, Zustand von Brille oder Gegenring
Ablagerungen im DichtungsbereichWasserchemie, Kühlung, Zirkulation, Aufbereitungschemikalien

Diese Erscheinungen sind Diagnosehinweise und noch kein Beweis. Bewahren Sie die ausgebaute Dichtung auf und gleichen Sie physische Spuren mit dem Betriebsverlauf ab, bevor Werkstoffe oder Dichtungsbauart geändert werden. Zeigen mehrere Hinweise in unterschiedliche Richtungen, sind zunächst Pumpe und Betriebsbedingungen zu untersuchen, bevor eine einzige thermische Ursache festgelegt wird.

Heißwasser-Gleitringdichtungen Schritt für Schritt auswählen

Bestimmen Sie zuerst die genaue Pumpe und Dichtungsanordnung. Erfassen Sie anschließend Dichtungskammerdruck, normale und kurzzeitig auftretende Temperaturen, Drehzahl, Wasserchemie, Aufbereitungschemikalien, Feststoffe sowie vorhandene Zirkulation und Kühlung. Beurteilen Sie dann, ob lokale Verdampfung oder geringe Schmierfähigkeit für die Gleitflächen kritisch werden können.

Wählen Sie danach eine Gleitflächenpaarung passend zu Schmierung, Chemie, Verschleiß und Wärmeabfuhr. Prüfen Sie die konkrete Elastomermischung für alle Temperatur- und Chemiezyklen. Entscheiden Sie anschließend, ob hydraulische Entlastung, stationäre Bauform, Patronenkonstruktion oder eine andere Versorgung tatsächlich erforderlich ist.

Prüfen Sie abschließend Anforderungen bei Anfahren und Abstellen und vergleichen Sie das Konzept mit früheren Schadensbildern. Geben Sie eine Heißwasser-Gleitringdichtung als vollständige Anwendungslösung frei — nicht allein wegen eines Werkstoffs, einer Temperaturgrenze oder eines Katalogmerkmals. Die Spezifikation muss mit den Vorgaben von Pumpen- und Dichtungshersteller vereinbar sein.

Häufige Fragen zu Heißwasser- und Kesselspeisepumpendichtungen

Benötigen Heißwasserpumpen immer eine entlastete Dichtung?

Nein. Eine entlastete Konstruktion kann die hydraulische Gleitflächenbelastung senken, wenn Druck, Wärmeerzeugung oder geringe Schmierung dies sinnvoll machen. Erforderliche Bauart, Kammerdruck, Drehzahl, Medium und Hersteller-Betriebsbereich müssen jedoch zusammenpassen. Bei geringerer Beanspruchung können andere freigegebene Konstruktionen ebenso zuverlässig sein.

Ist Kohle/SiC die beste Paarung für Heißwasser?

Eine generell beste Paarung gibt es nicht. Kohle/SiC ist bei vielen sauberen Heißwasseranwendungen ein häufiger Ausgangspunkt. Entscheidend bleiben Kohle- und SiC-Qualität, Wasserchemie, Druck, Temperatur, Drehzahl und Schmierung. Bei Abrieb oder stärkerer mechanischer Belastung kann eine andere Paarung geeigneter sein.

Ist EPDM für Heißwasser besser als FKM?

EPDM eignet sich für viele Heißwasseranwendungen, FKM kann in anderen chemischen Umgebungen besser sein. Keine Familie ist grundsätzlich überlegen. Die Verträglichkeit ergibt sich aus Mischung, Temperaturzyklus, Aufbereitungs- und Reinigungschemikalien, Druck und weiteren Medien, die die Dichtung berühren.

Brauchen Kesselspeisepumpen immer Patronendichtungen?

Nein. Für kritische Kesselspeisepumpen können speziell ausgelegte Patronendichtungen vorteilhaft sein, weil sie die Montage reproduzierbarer machen und Kühl- oder Zirkulationsfunktionen integrieren. Ob diese Bauform angemessen ist, hängt aber von Pumpe, Dichtungskammer, Wartung, Betrieb und Zuverlässigkeitsanforderungen ab.

Ist für Heißwasser immer ein API-Plan-23-System nötig?

Nein. Kühlung und Zirkulation sind anhand von Verdampfungsreserve, Dichtungswärme, Kammerbedingungen, Pumpenbauart und Betriebsanforderungen auszuwählen. Manche Anwendungen benötigen lediglich Prozessrückführung, eine andere freigegebene Kühlung oder eine thermisch anders ausgelegte Dichtung. Aus der Temperatur allein darf kein allgemeiner Rohrleitungsplan abgeleitet werden.

Bei der Auswahl von Heißwasser-Gleitringdichtungen reicht die Temperaturfreigabe nicht aus. Bestimmen Sie Dichtungskammerdruck, Wassertemperatur, Verdampfungsrisiko, Drehzahl, Schmierung, Chemie, Kühlung und Betriebszyklus. Wählen Sie anschließend Gleitflächen, Elastomere, Dichtungsgeometrie und Versorgung so, dass sie in der tatsächlichen Heißwasser- oder Kesselspeisepumpe zusammen funktionieren.
