Die Werkstoffauswahl für Gleitringdichtungen muss beim tatsächlichen Fördermedium und den Betriebsbedingungen beginnen – nicht bei einer bevorzugten Sorte Kohlegrafit, Keramik, Siliziumkarbid oder Wolframkarbid. Zu berücksichtigen sind beide Gleitflächen, Sekundärdichtungen, Federn, Hülsen, Halterungen, Dichtungsdeckel und alle weiteren Bauteile, die mit dem Prozess- oder Versorgungsmedium in Berührung kommen.
Eine praxisgerechte Werkstoffauswahl für Gleitringdichtungen erfolgt in drei Stufen: EINSATZBEDINGUNGEN → WERKSTOFFANFORDERUNGEN → WERKSTOFFENTSCHEIDUNG. Zuerst werden Medium und Betriebszustände genau beschrieben. Danach bewertet man chemische, thermische, abrasive, schmierstoffbezogene und mechanische Risiken. Schließlich werden geeignete Gleitflächen, Sekundärdichtungen und medienberührte Metalle ausgewählt und anhand von Dichtungskonstruktion und Herstellerdaten bestätigt.
Mit dem Fördermedium beginnen – nicht mit dem Dichtungswerkstoff
Für die Werkstoffauswahl genügen allgemeine Angaben wie „Wasser“, „Chemikalie“ oder „Öl“ nicht. Notieren Sie das genaue Medium, Konzentration, gegebenenfalls pH-Wert, gelöste Stoffe, Verunreinigungen, Feststoffe, Viskosität, Reinigungschemikalien und Spülmedium. Glykolgemische, chloriertes Wasser, heißes Kondensat, Abwasser und Reinstwasser können beispielsweise unterschiedliche Werkstoffe erfordern.

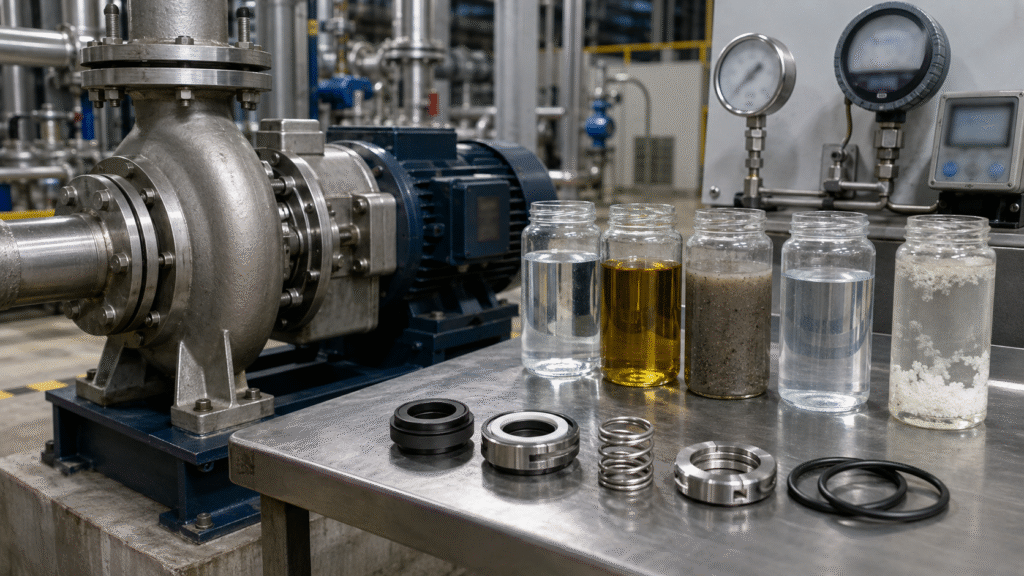

Ein vollständiges Betriebsprofil erstellen

Werkstoffverträglichkeit hängt nicht nur von der Chemie ab. Temperatur, Druck, Drehzahl, Feststoffe, Viskosität und Betriebszyklen können Verschleiß, Quellung, Korrosion, Flächenpressung und Wärmeerzeugung verändern. Erfassen Sie deshalb das vollständige Betriebsprofil, bevor Sie Werkstoffe vergleichen oder eine Ersatzdichtung freigeben.
| Bedingung | Zu erfassende Angaben | Bedeutung für die Auswahl |
|---|---|---|
| Fördermedium | Genaue Zusammensetzung | Grundlegende chemische Verträglichkeit |
| Konzentration | Normalwert und Maximum | Verändert die Werkstoffverträglichkeit |
| Temperatur | Normalwert, Maximum, kurzzeitige Änderungen | Beeinflusst Chemie und Werkstoffeigenschaften |
| Druck | Dichtungsraumdruck und Druckspitzen | Beeinflusst Belastung und Extrusion |
| Drehzahl | U/min | Verändert Reibungswärme |
| Feststoffe | Härte und Partikelgröße | Beeinflusst Abrasion |
| Viskosität | Fließverhalten | Beeinflusst die Flüssigkeitsfilmschmierung |
| Reinigungsmedien | Chemikalie und Reinigungszyklus | Kann die Verträglichkeit verändern |
| Spülmedium | Zusammensetzung | Kann Dichtungsbauteile berühren |
| Betriebszyklus | Betriebsweise | Beeinflusst thermische Wechselbelastung |

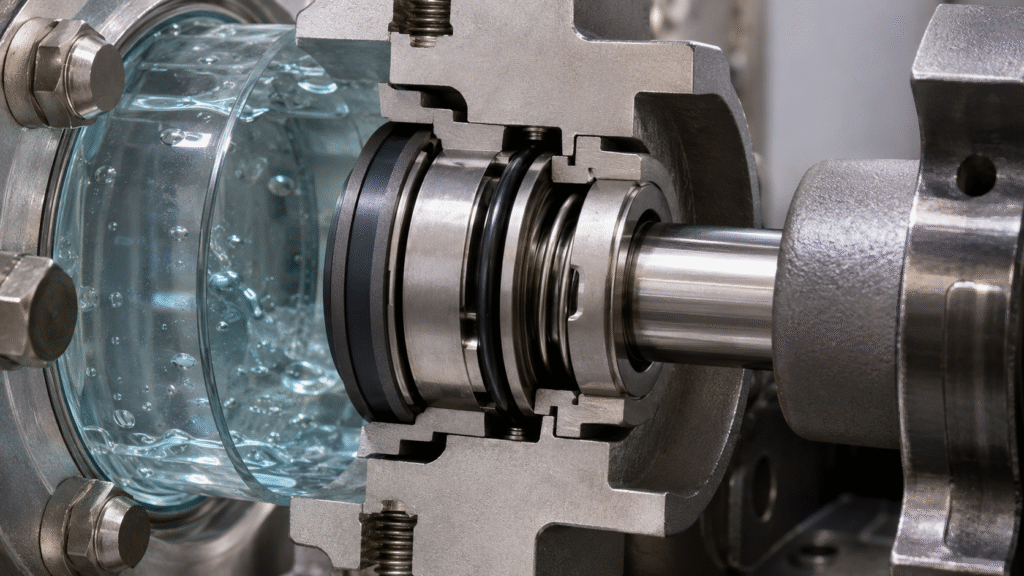

Schritt 1: Chemische Verträglichkeit der gesamten Dichtung prüfen

Bei der Werkstoffauswahl für Gleitringdichtungen muss die chemische Beständigkeit der gesamten medienberührten Baugruppe betrachtet werden. Eine SiC-Gleitfläche kann zahlreichen aggressiven Flüssigkeiten widerstehen; dennoch kann die Dichtung ausfallen, wenn ein O-Ring quillt, eine Feder korrodiert oder eine Hülse angegriffen wird. Bezeichnen Sie eine Dichtung daher nicht allein aufgrund des Gleitflächenwerkstoffs als „korrosionsbeständig“. Hilfreich sind Daten zur chemischen Werkstoffverträglichkeit.
Gleitflächen
Prüfen Sie zunächst beide Gleitflächen und deren genaue Werkstoffsorten. Bei Kohlegrafit hängt die Leistung von der Imprägnierung ab; reaktionsgebundenes und gesintertes SiC können auf einzelne Chemikalien unterschiedlich reagieren. Bei Wolframkarbid muss zusätzlich das Bindemetall bekannt sein. Unser Leitfaden zu Werkstoffen für Gleitringdichtungen erläutert diese Unterschiede im Detail.
Elastomere
Sekundärdichtungen aus NBR, EPDM, FKM, FFKM und PTFE-basierten Werkstoffen besitzen unterschiedliche chemische und thermische Einsatzbereiche. Die Werkstofffamilie ist aber nur ein Ausgangspunkt, denn die genaue Elastomerrezeptur ist entscheidend. Wenn Medium und Temperaturprofil feststehen, bietet unser Elastomer-Leitfaden für Gleitringdichtungen einen weiterführenden Vergleich.
Metallische Komponenten
Schließlich müssen auch Federn, Halterungen, Mitnehmer, Hülsen, Dichtungsdeckel und andere medienberührte Metalle chemisch geprüft werden. Nicht jede Edelstahlsorte eignet sich automatisch für alle Wasser- oder Chemieanwendungen. Ebenso muss eine höherlegierte Lösung sowohl durch die Korrosionsbedingungen als auch durch die mechanischen Anforderungen begründet sein.
Schritt 2: Temperatur und Aggregatzustand bewerten
Die Temperatur beeinflusst die chemische Verträglichkeit und den Betrieb der Dichtung. Erfassen Sie normale und maximale Prozesstemperatur, Anfahr- und Abschaltbedingungen, Reinigungszyklen, heiße Spülungen und kurzzeitige Temperaturspitzen. Ein Werkstoff, der bei Raumtemperatur geeignet erscheint, kann bei erhöhter Temperatur oder nach wiederholten Wärmezyklen anders reagieren.
Außerdem verändert die Temperatur Viskosität und Dampfdruck. Heiße oder flüchtige Medien können deshalb die Schmierung verschlechtern, selbst wenn die Werkstoffe chemisch beständig sind. Prüfen Sie, ob das Medium unter den tatsächlichen Bedingungen im Dichtungsraum stabil bleibt. Für NBR, EPDM, FKM, FFKM, Kohlegrafit oder andere Werkstoffe gibt es keine allgemeingültige Temperaturgrenze. Entscheidend sind die konkrete Mischung bzw. Sorte, das Medium, die Einwirkdauer, der Druck, die Dichtungskonstruktion und die Herstellerangaben.
Schritt 3: Feststoffe, Abrasion und Kristallisation berücksichtigen
Feststoffe verändern die Werkstoffentscheidung, weil sie Gleitflächen verkratzen, sich an Federn ablagern oder den Schmierfilm stören können. Erfassen Sie Feststoffkonzentration, Partikelhärte, Korngröße, Kristallisationsneigung und mögliche Verunreinigungen des Spülmediums. Feine abrasive Partikel verursachen andere Risiken als große Partikel, die Stöße auslösen.
Bei abrasiver Beanspruchung kommen harte Gleitflächen aus SiC, TC oder ausgewählte Hart-Hart-Paarungen infrage. Regeln wie „Schlamm erfordert immer Wolframkarbid“ oder „Schmutzwasser erfordert immer SiC/SiC“ sind jedoch unzuverlässig. Medienchemie, Schmierung, Pumpenkonstruktion, Dichtungsanordnung und Versorgungssystem beeinflussen die endgültige Wahl. Unser Werkstoffleitfaden für Abwasser- und Schlammpumpen behandelt diese Einsatzfälle ausführlicher. Klären Sie zunächst das konkrete Feststoffproblem und erhöhen Sie nicht pauschal die Härte.
Schritt 4: Schmierfähigkeit, Druck und Drehzahl betrachten
Die Schmierfähigkeit des Mediums wird oft weniger beachtet als die Korrosion, beeinflusst aber das Verhalten der Gleitflächen unmittelbar. Manche Öle schmieren gut, während niedrigviskose Flüssigkeiten, flüchtige Medien, klebrige Produkte oder Stoffe nahe der Verdampfungsgrenze instabile Flüssigkeitsfilme bilden können. Deshalb ist die härteste Gleitpaarung nicht automatisch die beste.
Druck und Drehzahl beeinflussen Reibung, Wärme, mechanische Beanspruchung und das Extrusionsrisiko von Elastomeren. Höhere Schließkräfte oder Gleitgeschwindigkeiten können das thermische Verhalten kritischer machen. Druck und Drehzahl sind jedoch keine reinen Werkstoffeigenschaften. Unser Leitfaden entlastete und nicht entlastete Gleitringdichtungen im Vergleich erläutert die hydraulische Flächenbelastung separat.
Die passende Gleitpaarung auswählen
Wählen Sie beide Gleitflächen als funktionierende Paarung und nicht als isolierte Werkstoffe aus. Reibung, Verschleiß, Wärmeübertragung und Schmierung hängen von beiden Oberflächen ab. Die folgende Tabelle nennt deshalb praxisnahe Ausgangsoptionen für Pumpen, keine allgemeingültigen Materialvorschriften.
| Anwendungsbedingung | Zu prüfende Gleitpaarung | Wichtige Prüfungen vor Freigabe |
|---|---|---|
| Sauberes Wasser | Kohlegrafit/Keramik oder Kohlegrafit/SiC möglich | Temperatur, Drehzahl, Wasserchemie, Kosten |
| Abrasives Abwasser | Verschleißbeständigere Hart-Hart-Paarung kann nötig sein | Feststoffe, Schmierung, Stöße, Chemie |
| Korrosive Chemikalien | Kohlegrafit/SiC oder SiC-basierte Paarung möglich | SiC-Sorte, Kohleimprägnierung, vollständige Medienverträglichkeit |
| Hohe mechanische Beanspruchung | TC-basierte Paarung möglich | Bindemittelchemie, Stöße, rotierende Masse, Schmierung |
| Heißwasser | Kohlegrafit/SiC oder andere geeignete Paarung prüfen | Verdampfungsabstand, Wärmeabfuhr, Elastomer, Temperaturwechsel |
| Schmieröl | Kohlegrafit mit geeignetem hartem Gegenring möglich | Ölchemie, Viskosität, Temperatur, Flüchtigkeit |
Den Werkstoff der Sekundärdichtung festlegen
Für Sekundärdichtungen hilft folgende Reihenfolge: Medienverträglichkeit → Temperatur → Druck und Extrusionsrisiko → Reinigungschemikalien → Beanspruchung und Kosten. NBR kann für allgemeine Anwendungen, EPDM für viele wasserbasierte Medien und FKM für zahlreiche Öl- oder Chemieanwendungen geeignet sein. FFKM kann bei hoher Beanspruchung sinnvoll sein, ist aber nicht automatisch die beste Lösung. PTFE-basierte Elemente können bei aggressiven Chemikalien helfen, sofern die Konstruktion dafür vorgesehen ist. PTFE verhält sich jedoch anders als ein Elastomer und kann nicht ohne Prüfung von Nutgeometrie, Belastung und Beweglichkeit einfach einen O-Ring ersetzen.
Federn und andere medienberührte Metalle prüfen
Bei der Metallauswahl geht es um mehr als die Feder. Prüfen Sie Hülse, Dichtungsdeckel, Halter, Mitnehmerstifte, Stellringe, medienberührte Schrauben sowie gegebenenfalls Metallbälge und Stützkomponenten. Korrosion kann eine Feder schwächen, die Hülsenoberfläche aufrauen, bewegliche Teile festsetzen oder die Gleitflächen verunreinigen. Wählen Sie Edelstahl oder höherlegierte Werkstoffe deshalb erst nach Prüfung der chemischen Belastung und der mechanischen Beanspruchung. Sowohl „316 reicht immer“ als auch „eine höherwertige Legierung ist grundsätzlich besser“ sind unzuverlässige Abkürzungen.
Werkstoffauswahl für Gleitringdichtungen nach Anwendung
Pumpen für sauberes Wasser
Bei sauberem Wasser sind oft wirtschaftliche Gleitpaarungen möglich. Prüfen Sie dennoch zuerst Temperatur, Wasseraufbereitungsmittel, Chlor, Glykol, Schwebstoffe und Drehzahl. Kohlegrafit/Keramik oder Kohlegrafit/SiC können geeignet sein, wenn die gesamte Anwendung dies zulässt. Aufbereitetes oder heißes Wasser sollte nicht automatisch die Werkstoffkombination von kaltem, sauberem Wasser übernehmen.
Heißwasser- und Kesselspeisepumpen
Bei Heißwasser stehen Verdampfungsrisiko, thermische Zyklen, Elastomerzustand und Wärmeabfuhr stärker im Vordergrund. Die Gleitflächen müssen zum tatsächlichen Schmierzustand passen; Sekundärdichtungen müssen die realen Bedingungen während Betrieb, Anfahren, Abschalten, Reinigen und wiederholten Temperaturwechseln überstehen.
Abwasser- und Schlammpumpen
Die Zusammensetzung von Abwasser schwankt stark. Prüfen Sie Härte und Konzentration der Feststoffe, Fasern, Chemikalien sowie abrasive Sand- und Schmutzpartikel, bevor Sie eine Hart-Hart-Paarung auswählen. Auch Kristallisation und Ablagerungen sind zu berücksichtigen, denn härtere Gleitflächen verhindern nicht, dass Feststoffe Federn oder bewegliche Sekundärdichtungen blockieren.
Säuren und korrosive Chemikalien
Bei korrosiven Medien sind exakte chemische Bezeichnung, Konzentration, Temperatur und Reinigungsmittel unerlässlich. SiC kommt für viele aggressive Medien infrage, doch die genaue Sorte ist entscheidend. Auch Kohleimprägnierung, Elastomere, Federn, Hülsen und Dichtungsdeckel müssen verträglich sein. Unser Leitfaden zu Gleitringdichtungen für Säuren und korrosive Flüssigkeiten behandelt diese Auswahl ausführlicher.
Öle und Kohlenwasserstoffe
Öle können günstige Schmierbedingungen bieten, jedoch verhalten sich niedrigviskose oder flüchtige Kohlenwasserstoffe anders. Vor der endgültigen Freigabe von Gleitpaarung und Sekundärdichtung müssen Additive, Lösemittelanteile, Temperatur, Dampfdruck, Elastomerverträglichkeit und das Risiko einer lokalen Verdampfung geprüft werden.
Pumpen für Lebensmittel und Getränke
Bei der Werkstoffauswahl müssen Produktverträglichkeit sowie Reinigungs- und Hygieneverfahren berücksichtigt werden. Dokumentieren Sie Reinigungsmittel, Säuren, Laugen, Dampfbelastung, Temperaturen und erforderliche Lebensmittelkontakt- oder Hygienezulassungen. Ein Werkstoff kann chemisch geeignet sein und dennoch die Projektanforderungen verfehlen, wenn für die konkrete Mischung die geforderte Freigabe fehlt.
Häufige Fehler bei der Werkstoffauswahl
Zu den häufigsten Fehlern zählen die Auswahl ausschließlich nach Härte, ungenaue Medienbezeichnungen, fehlende Konzentrationsangaben und die Berücksichtigung der normalen Temperatur ohne Reinigungszyklen. Käufer übersehen oft Elastomere, setzen die Korrosionsbeständigkeit der Gleitflächen mit der Beständigkeit der ganzen Dichtung gleich oder wählen neue Werkstoffe, ohne Geometrie und Gleitpaarung zu prüfen. Auch der automatische Rückgriff auf den Werkstoff der ausgefallenen Dichtung kann falsch sein: Medienchemie, Temperatur, Feststoffe, Reinigungsmittel oder Pumpenbedingungen könnten sich verändert haben. Trockenlauf und Vibrationen werden durch den Kauf einer härteren Gleitfläche nicht behoben.
Was tun, wenn die bestehende Dichtung immer wieder ausfällt?
Prüfen Sie zuerst, was sich verändert hat, bevor Sie die alte Werkstoffspezifikation erneut verwenden. Untersuchen Sie Prozesschemie, Konzentration, Temperatur, Feststoffe, Reinigungsmedien, Trockenlaufereignisse, Pumpenzustand, Versorgungssystem und die Eignung des letzten Ersatzteils. Schadensspuren können auf eine Ursache hindeuten, die durch einen Werkstoffwechsel nicht behoben wird. Ein Materialwechsel ist sinnvoll, wenn der Befund Verschleiß, Korrosion, Quellung, thermische Beanspruchung oder eine andere werkstoffbedingte Schwäche zeigt. Andernfalls steigen möglicherweise nur die Kosten, während die Grundursache bestehen bleibt.

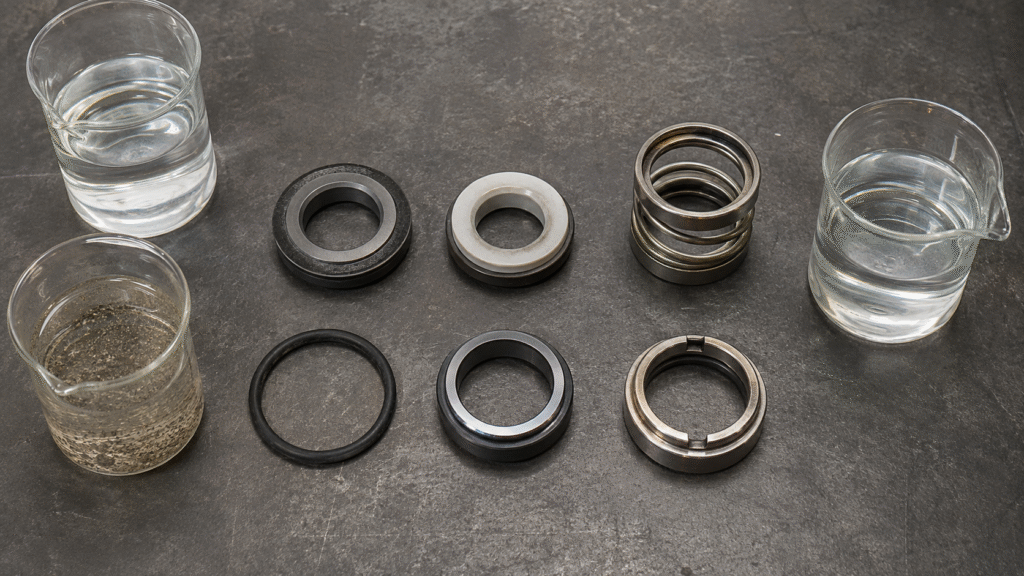

So wird ein Werkstoffwechsel abgesichert

Beim Wechsel von Keramik zu SiC, von Kohlegrafit zu einer harten Gleitfläche, von NBR zu FKM, von FKM zu FFKM oder von Edelstahl zu einer höherlegierten Sorte muss mehr als der Werkstoffname geprüft werden. Achten Sie auf Geometrie, Verhalten des Gegenrings, thermische Eigenschaften, Medienkontakt, Auslegung der Elastomernut und Herstellerempfehlungen. Vergleichen Sie anschließend Nutzen, Kosten und Betriebsrisiko. Die Werkstoffauswahl für Gleitringdichtungen soll ein konkretes Anwendungsproblem lösen und nicht nur zu einem härteren oder teureren Werkstoff führen.
Praxis-Checkliste für die Werkstoffauswahl
Vor der Werkstofffreigabe prüfen:
- Fördermedium, Konzentration und pH-Wert
- Temperatur, Reinigungsbedingungen und kurzzeitige Abweichungen
- Dichtungsraumdruck und Wellendrehzahl
- Feststoffe, Partikelhärte und -größe sowie Kristallisationsneigung
- Schmierfähigkeit, Viskosität und Verdampfungsrisiko
- Gleitflächenwerkstoffe und genaue Sorten
- Chemische Verträglichkeit der Sekundärdichtung
- Medienberührte Metallteile
- Geometrie und Kompatibilität mit der Dichtungskonstruktion
- Schadensspuren früherer Ausfälle
- Herstellerfreigabe bei kritischen Anwendungen
FAQ zur Werkstoffauswahl für Gleitringdichtungen
Ist Siliziumkarbid immer der beste Gleitflächenwerkstoff?
Nein. SiC kann gute Verschleiß-, Wärme- und Chemieeigenschaften bieten. Die Eignung hängt jedoch von Sorte, Gegenring, Schmierung, Feststoffen und mechanischer Beanspruchung ab. Kohlegrafit-, Keramik- oder TC-basierte Paarungen können in bestimmten Anwendungen wirtschaftlicher oder mechanisch besser geeignet sein. Deshalb die gesamte Betriebsaufgabe vergleichen.
Ist FFKM grundsätzlich besser als FKM?
Nein. FFKM kann bei anspruchsvoller Chemie oder Temperatur einen breiteren Einsatzbereich bieten; die konkrete Mischung bleibt dennoch entscheidend. FKM oder ein anderes Elastomer kann die Anforderungen zu niedrigeren Kosten vollständig erfüllen. Prüfen Sie Medium, Reinigungschemikalien, Druck, Temperatur und erforderliche Zulassungen, bevor Sie aufrüsten.
Sollte man nach einem Dichtungsausfall härtere Gleitflächen verwenden?
Nur wenn Schadensspuren abrasiven Verschleiß oder eine andere Werkstoffgrenze nachweisen, die sich durch härtere Flächen beheben lässt. Trockenlauf, Rundlauffehler, Kavitation, Montagefehler oder mangelhafte Versorgung erfordern andere Korrekturen. Ein härterer Ersatz muss einen nachgewiesenen Verschleißmechanismus adressieren und darf kein anderes Pumpenproblem verdecken.
Kann man Werkstoffe allein anhand des Mediennamens auswählen?
Nein. Konzentration, Temperatur, Verunreinigungen, Feststoffe, Reinigungschemikalien, Druck und Schmierung können die Entscheidung verändern. Die Werkstoffauswahl für Gleitringdichtungen muss das vollständige Betriebsprofil einschließen – auch zeitweise eingesetzte Reinigungs-, Desinfektions- oder Spülmedien, die während des normalen Betriebs die Dichtung berühren können.
Eine belastbare Werkstoffauswahl für Gleitringdichtungen beginnt mit der Anwendung, nicht mit einer Rangliste der Werkstoffe. Erfassen Sie alle Medien und Betriebsbedingungen, prüfen Sie Gleitflächen, Sekundärdichtungen und Metalle als System und bestätigen Sie Sortenverträglichkeit sowie Dichtungsgeometrie. So werden unnötige Aufwertungen vermieden und jede Ersatzwerkstoffentscheidung erhält eine nachvollziehbare technische Grundlage.
