Eine Montageanleitung für Gleitringdichtungen endet nicht damit, dass sich die neue Dichtung auf die Welle schieben lässt. Ein zuverlässiger Einbau erfordert saubere Handhabung, korrekte axiale Einstellung, vorbereitete Versorgungssysteme und einen kontrollierten Anlauf. Betrachten Sie die Montage deshalb als durchgängigen Ablauf von der Prüfung der Pumpe bis zur Inbetriebnahme und anschließenden Beobachtung.

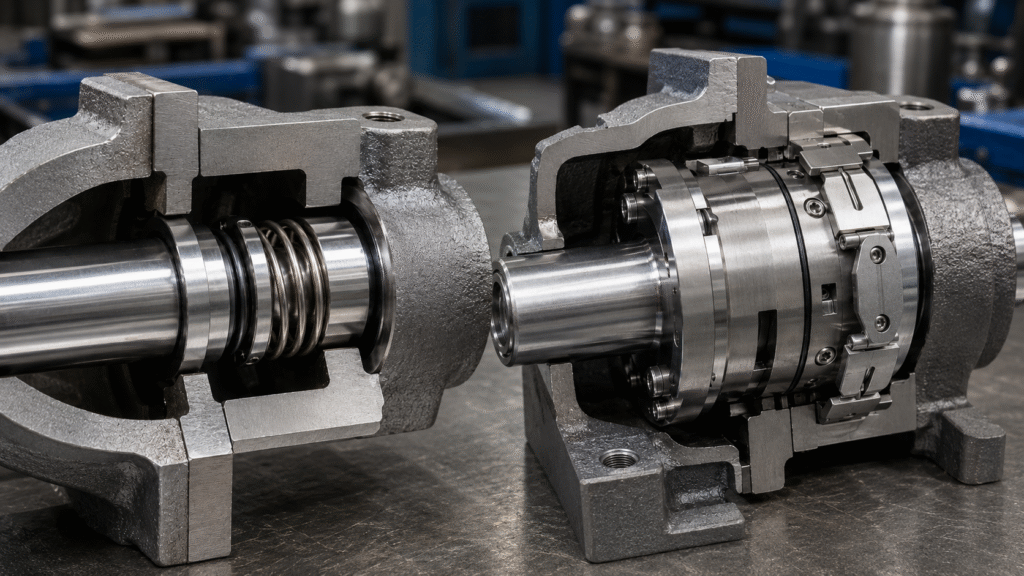

Diese Anleitung beschreibt den Ablauf für Pumpengleitringdichtungen und unterscheidet ausdrücklich zwischen Komponenten- und Cartridge-Dichtungen, weil sie unterschiedlich positioniert werden. Verbindlich sind die jeweiligen Pumpen- und Dichtungszeichnungen sowie die Herstelleranweisungen, sofern dort Maße, Toleranzen, Drehmomente oder Arbeitsschritte festgelegt sind.
Gleitringdichtung montieren und warten: Kurzcheckliste
- Richtige Dichtung bestätigen: Modell, Wellendurchmesser, Gegenring, Einbaulänge, Werkstoffe und Versorgungsbedarf prüfen.
- Pumpe untersuchen: Welle oder Hülse, Lager, Rundlauf, Ausrichtung und Zustand der Dichtungskammer kontrollieren.
- Saubere Bauteile vorbereiten: geläppte Gleitflächen schützen und Beschädigungen oder Verunreinigungen von O-Ringen vermeiden.
- Dichtung korrekt einbauen: bei Komponentendichtungen das vorgeschriebene Einbaumaß beachten, bei Cartridge-Dichtungen die vorgesehene Reihenfolge der Montage- und Positionierhilfen einhalten.
- Versorgungssystem anschließen: gegebenenfalls Spülung, Kühlung, Entlüftung, Puffer- oder Sperrflüssigkeitsleitungen prüfen.
- Vor dem Anfahren befüllen und entlüften: Trockenlauf vermeiden und die erforderliche Dichtungsversorgung vor der Wellenrotation sicherstellen.
- Betrieb nach dem Anlauf überwachen: Leckage, Temperatur, Schwingungen, Geräusche und Zustand der Versorgung beobachten.
- Wartungsbefunde dokumentieren: beschädigte Dichtungsteile, Verschleißspuren und Betriebsdaten vor dem Austausch sichern.
Die konkreten Montageabläufe, Maße, Anzugsdrehmomente und Wartungsanforderungen richten sich immer nach den Herstellerunterlagen für die jeweilige Pumpe und Gleitringdichtung.
Vor der Montage einer Gleitringdichtung
Eine fachgerechte Montage beginnt vor dem Öffnen der Verpackung. Trennen Sie zunächst die Pumpe von allen Energiequellen, bauen Sie den Druck ab, lassen Sie das Fördermedium kontrolliert ab oder fangen Sie es auf und halten Sie die betriebliche Freischalt- und Verriegelungsprozedur ein. Erst danach ist zu prüfen, ob die Ersatzdichtung zur Pumpe und zum Einsatz passt.
Die richtige Dichtung bestätigen
Prüfen Sie Dichtungsmodell, Wellen- oder Hülsendurchmesser, stationären Gegenring, Einbaulänge, gegebenenfalls Drehrichtung, Gleitflächenwerkstoffe, Elastomere und das benötigte Versorgungssystem. Bei Unsicherheiten hilft unser Leitfaden zur Auswahl von Gleitringdichtungen vor der Montage. Eine Dichtung ist nicht schon deshalb richtig, weil sie auf die Welle passt.
Vergleichen Sie auch den neuen Gegenring mit dem ausgebauten Teil und dem Pumpengehäuse. Abweichungen bei Gegenringdicke oder Sitzbauart können die axiale Arbeitsposition verändern. Bei Komponentendichtungen ist das vorgeschriebene Einbaumaß besonders wichtig, weil es Federvorspannung und Flächenbelastung festlegt.
Pumpe und Welle kontrollieren
Untersuchen Sie Welle oder Hülse auf Korrosion, Grate, scharfe Schultern, Passfedernuten, Gewinde, Verschleißrillen und andere Beschädigungen. Prüfen Sie bei Bedarf auch Lagerzustand, Wellenbewegung, Rundlauf und Ausrichtung. Es gibt keine einheitliche Toleranz für sämtliche Pumpen: Maßgeblich sind die Angaben von Pumpen- und Dichtungshersteller beziehungsweise die Gerätespezifikation.
Eine neue Gleitringdichtung kann verschlissene Lager, eine verbogene Welle oder starke Fehlausrichtung nicht ausgleichen. Beheben Sie solche Maschinenfehler vor der Montage. Bei wiederkehrender Leckage aufgrund von Maschinenbewegungen hilft unser Ratgeber zu Wellenrundlauf und Fehlausrichtung.

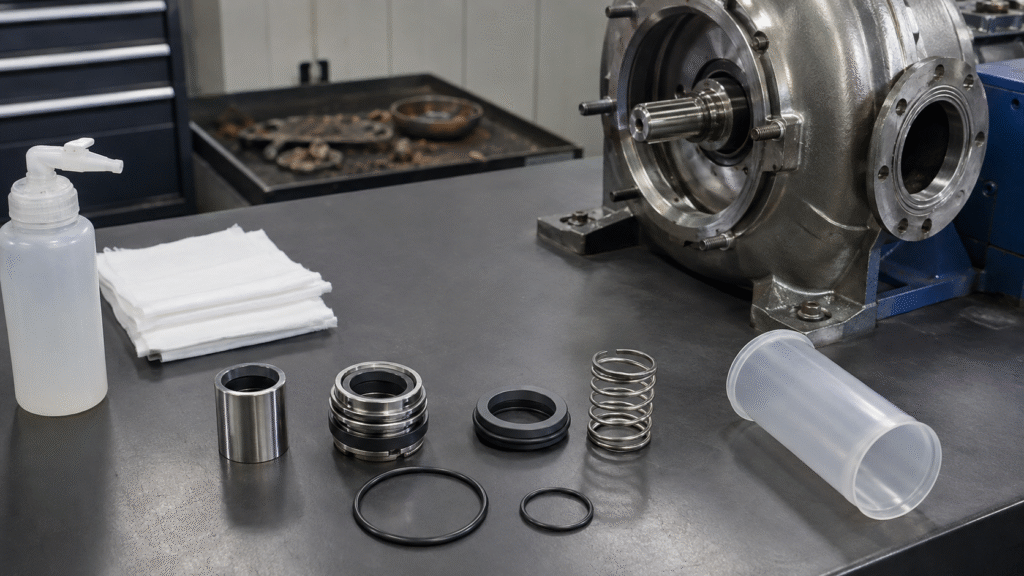

Sauberen Arbeitsplatz vorbereiten

Die Gleitflächen einer Gleitringdichtung sind präzise geläppt. Staub, Fasern, Metallspäne, Fingerabdrücke, alte Dichtungsreste oder eingetrocknete chemische Ablagerungen können die Flächen auseinanderhalten oder die Dichtspur verkratzen. Lagern Sie neue Teile deshalb bis zur Verwendung geschützt und arbeiten Sie auf einer sauberen Unterlage.
Legen Sie geläppte Flächen niemals auf eine verschmutzte Werkbank. Halten Sie auch rostige Schrauben, gebrauchte Dichtungen und verunreinigte Werkzeuge von der neuen Dichtung fern. Saubere Arbeitsbedingungen schützen die Hauptdichtstelle.
Welle, Hülse und Dichtungskammer vorbereiten
Entfernen Sie zunächst alte Dichtungsreste, Rost und Ablagerungen, ohne Anlageflächen zu beschädigen. Entgraten Sie anschließend scharfe Kanten und schützen Sie Gewinde oder Passfedernuten, an denen Sekundärdichtungen aufreißen könnten. Reinigen Sie Welle, Hülse, Dichtungskammer, Deckelauflagefläche und Gegenringsitz mit einem rückstandsfreien Verfahren.
Kontrollieren Sie dann Anschlagschultern und Bohrungen. Haben Korrosion oder Verschleiß die Montageflächen verändert, ist zuerst der Maschinenzustand zu korrigieren. Drücken Sie die Dichtung weder gewaltsam über eine beschädigte Hülse noch als Hilfsmittel gegen ein Hindernis.
Gleitflächen und Elastomere richtig handhaben
Viele Montagefehler lassen sich durch sachgerechte Handhabung verhindern. Gleitflächenwerkstoffe können spröde sein; Elastomere lassen sich einschneiden, verdrehen, quellen oder verunreinigen. Behandeln Sie daher jedes Bauteil seiner Dichtfunktion entsprechend und nicht wie gewöhnliche Pumpenbeschläge.
Geläppte Gleitflächen schützen
Berühren Sie geläppte Flächen möglichst nicht mit bloßen Fingern. Verwenden Sie weder Schleifpapier noch verschmutzte Tücher oder ungeeignete abrasive Reinigungsmittel. Halten Sie sich an das vom Hersteller vorgegebene Reinigungsverfahren und verwenden Sie saubere, rückstandsfreie Materialien. Schützen Sie Kohle, Keramik, Siliciumcarbid und Wolframcarbid vor Schlägen und einseitiger Belastung.
Fetten Sie die primären Gleitflächen nicht grundsätzlich ein. Manche Montageanweisungen verlangen ein Benetzen mit geeigneter sauberer Flüssigkeit, andere eine trockene und saubere Handhabung vor dem Anfahren. Folgen Sie der Anleitung der jeweiligen Dichtung statt einer pauschalen Regel.
O-Ringe beschädigungsfrei montieren
Überprüfen Sie Werkstoff und Abmessung jedes O-Rings beziehungsweise jeder Sekundärdichtung. Schützen Sie die Teile anschließend vor Gewinden, Nuten, Graten und scharfen Schultern. Beim Aufschieben dürfen sie nicht rollen, sich verdrehen, einklemmen oder einschneiden: Verdeckte Elastomerschäden können sofortige Leckage verursachen.
Verwenden Sie Montageschmiermittel ausschließlich, wenn der Hersteller dies erlaubt. Das Mittel muss außerdem mit Elastomer und Medium verträglich sein. Gehen Sie nicht davon aus, dass jeder O-Ring Fett benötigt. Bei unklarer Materialverträglichkeit hilft unser Werkstoffleitfaden für Gleitringdichtungen.
Stationären Gegenring einbauen
Reinigen Sie die Gegenringbohrung und prüfen Sie, ob die Sitzfläche frei von Rückständen und aufgeworfenen Beschädigungen ist. Setzen Sie den Gegenring anschließend mit einem geeigneten Werkzeug rechtwinklig ein, das an der dafür vorgesehenen Fläche angreift. Schlagen Sie niemals direkt auf die Präzisionsfläche oder drücken Sie einseitig.
Kontrollieren Sie danach, ob Gummimanschette, O-Ring, Flachdichtung oder andere Sekundärelemente verdreht, eingeschnitten oder herausgepresst wurden. Ein schief sitzender Gegenring ist auszubauen und richtig einzusetzen; er darf nicht durch späteres Anziehen des Deckels in Position gezwungen werden.
Montage einer Komponenten-Gleitringdichtung
Bei einer Komponentendichtung werden rotierende und stationäre Teile separat eingebaut. Anders als bei einer Cartridge-Dichtung gibt es dafür kein universelles Verfahren mit Positionierclips. Die Einbaulage muss durch Dichtungszeichnung, Pumpenspezifikation, Anschlagschulter oder vorgeschriebenes Einbaumaß bestimmt werden.
Einbaulänge prüfen
Die Einbaulänge legt die axiale Position der rotierenden Einheit und damit die Federkompression fest. Zu starke Kompression kann Flächenbelastung, Reibung, Wärme und Verschleiß erhöhen oder sogar zum Blockieren der Federwindungen führen. Bei zu geringer Kompression kann die Schließkraft unzureichend sein, sodass Flächenkontakt und Leckage instabil werden.
Schätzen Sie die Einstellung deshalb nicht nach Augenmaß und versuchen Sie nicht, durch zusätzliches „Spannen der Feder“ eine bessere Abdichtung zu erzielen. Die Montage muss die vorgesehene Dichtungsgeometrie herstellen, nicht eine unzulässige Übervorspannung erzeugen.
Rotierende Einheit positionieren
Schieben Sie das rotierende Bauteil vorsichtig auf die vorbereitete Welle oder Hülse. Schützen Sie die Elastomere beim Überführen über Schultern, Gewinde und Passfedernuten. Richten Sie die Einheit anschließend an der richtigen Anschlagschulter, dem Bezugsmaß oder der Zeichnung aus und sichern Sie den für diese Bauart vorgesehenen Mitnehmer.
Einzelfedern, Mehrfachfedern, Gummibälge, Stellringe und Gewindestift-Konstruktionen übertragen das Drehmoment jedoch auf unterschiedliche Weise. Gehen Sie deshalb nicht von einer identischen Befestigung aller rotierenden Elemente aus.
Dichtungsdeckel montieren und anziehen
Platzieren Sie zuerst die Deckeldichtung oder das statische Dichtelement richtig und setzen Sie den Dichtungsdeckel plan an der Kammer an. Schrauben Sie die Verbindungselemente gleichmäßig an und ziehen Sie sie stufenweise über Kreuz fest. Verwenden Sie die Drehmomente und Reihenfolge des Pumpen- oder Dichtungsherstellers; Werte anderer Pumpen sind nicht übertragbar.
Ungleichmäßiges Anziehen kann den Deckel oder Gegenring verkanten und die Flächenbelastung verändern. Vergewissern Sie sich daher, dass der Deckel rundum gleichmäßig anliegt.
Montage einer Cartridge-Gleitringdichtung

Eine Cartridge-Dichtung wird meist als vormontierte Einheit geliefert, bei der die Lage der Gleitflächen werkseitig eingestellt ist. Positionierclips, Einstellplatten oder Distanzstücke können diese Lage während des Einbaus sichern. Belassen Sie diese Hilfen entsprechend den Cartridge-Anweisungen an der Dichtung, solange sie für die Montage auf Welle und Deckel benötigt werden.
Befestigen Sie danach den Deckel, stellen Sie die endgültige Rotorposition her und fixieren Sie den Mitnehmerring in der vom Hersteller vorgegebenen Reihenfolge. Entfernen oder lösen Sie die Positionierhilfen erst im vorgesehenen Schritt. Prüfen Sie anschließend die freie Drehbarkeit, wenn die Maschinenanweisung das gestattet. Eine ausführliche Beschreibung bietet unser Leitfaden zur Montage von Cartridge-Gleitringdichtungen; übertragen Sie nicht die Einstellregeln von Komponentendichtungen auf Cartridge-Ausführungen.

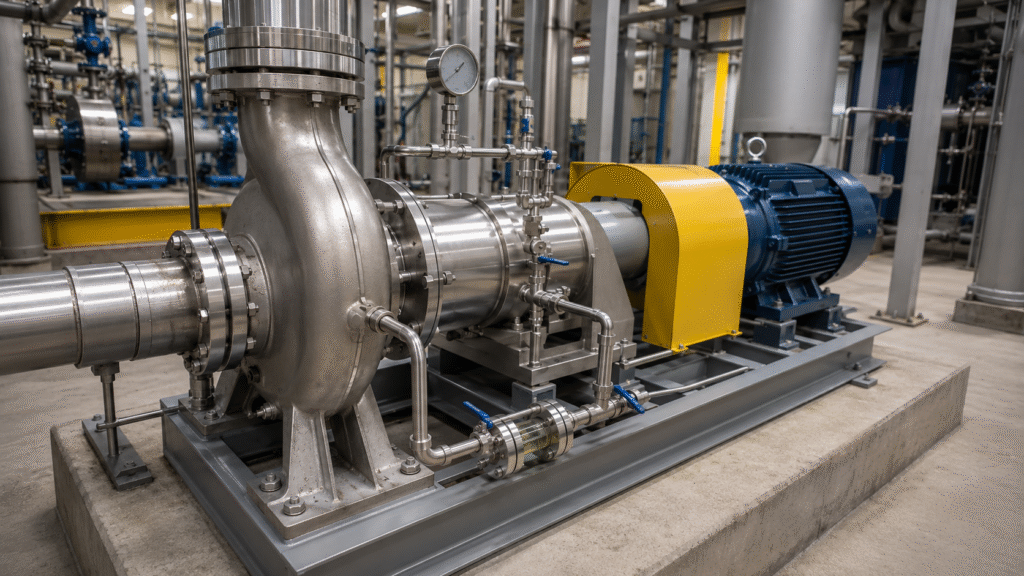

Spülung, Kühlung und Sperrsysteme anschließen
Die Montage ist nicht abgeschlossen, sobald der Dichtungsdeckel fest sitzt. Schließen Sie erforderliche Spül-, Kühl-, Quench-, Entlüftungs-, Ablauf-, Puffer- oder Sperrflüssigkeitsleitungen entsprechend dem freigegebenen System an. Prüfen Sie gegebenenfalls Fließrichtung, Ventilstellungen, Versorgungsflüssigkeit, Entlüftung und Druckanforderungen.
Übernehmen Sie Rohrleitungen nicht ungeprüft von einer benachbarten Pumpe; verschiedene Anwendungen benötigen unterschiedliche Versorgung. Die Norm API 682 und unser Leitfaden zu Spülplänen für Gleitringdichtungen geben Orientierung zu gebräuchlichen prozessseitigen Anordnungen. Verbindlich bleibt der freigegebene Rohrleitungsplan.
Checkliste vor dem ersten Pumpenstart

Kontrollieren Sie vor dem Einschalten der Pumpe folgende Punkte:
- Pumpe und Dichtung wurden gemäß den zugehörigen Zeichnungen montiert.
- Die Welle lässt sich frei drehen, sofern eine manuelle Drehprüfung erlaubt ist.
- Pumpe und Dichtungskammer enthalten die vorgeschriebene Flüssigkeit.
- Eingeschlossene Luft wurde entlüftet.
- Notwendige Spülung, Kühlung, Quench-, Puffer- und Sperrsysteme sind in Betrieb.
- Die Ventile stehen in den für den Start vorgesehenen Positionen.
- Die Drehrichtung wurde mit einem freigegebenen Verfahren bestätigt.
- Cartridge-Positionierhilfen wurden entsprechend den Herstelleranweisungen gehandhabt.
- Es sind keine offensichtliche Schwergängigkeit, Schleifgeräusche, losen Teile oder Rohrleitungskräfte erkennbar.
Diese Prüfungen schützen die Dichtung beim Übergang von der Montage zum Betrieb.
Inbetriebnahme und erster Anlauf
Nehmen Sie die Versorgungssysteme in der vorgeschriebenen Reihenfolge gegebenenfalls vor der Hauptpumpe in Betrieb. Füllen und entlüften Sie Pumpe und Dichtungskammer, damit flüssigkeitsgeschmierte Gleitflächen nicht trocken anlaufen. Geht der Schmierfilm verloren, können Reibung und Temperatur rasch steigen. Unser Beitrag zu den Folgen von Trockenlauf bei Gleitringdichtungen erläutert diesen Schadensmechanismus.
Beobachten Sie beim Start Leckage, Temperatur im Dichtungsbereich, Schwingungen, ungewöhnliche Geräusche, Zustand der Versorgung und Druck- oder Förderverhalten der Pumpe. Legen Sie weder eine allgemeingültige Beobachtungsdauer noch eine pauschale zulässige Tropfmenge fest. Bei anhaltend sichtbarer Leckage, rascher Erwärmung oder unnormalen Schwingungen halten Sie sich an die Hersteller- oder Betriebsanweisungen und untersuchen die Ursache, statt eine mehrtägige „Einlaufphase“ zu unterstellen.
Wartung der Gleitringdichtung im laufenden Betrieb
Die regelmäßige Wartung sollte sich vor allem auf Veränderungen konzentrieren. Achten Sie auf sichtbare Leckagen, Ablagerungen, ungewöhnliche Wärme, Schwingungen, Geräusche, verstopfte Versorgungsleitungen, verschmutzte Filter und veränderte Prozessbedingungen. Verändert sich das Betriebsverhalten, prüfen Sie auch Lager und Ausrichtung.
Dokumentieren Sie Leckagemuster, Temperaturtrends, Zustand der Versorgungssysteme und jüngste Prozessänderungen. Tritt ein Problem unmittelbar nach dem Einbau auf, hilft unser Leitfaden Gleitringdichtung undicht nach der Montage dabei, Einstellfehler von Pumpen- oder Betriebsproblemen zu unterscheiden. Wiederholtes Nachstellen ohne Fehlerdiagnose kann wichtige Hinweise zerstören.
Was bei einer Pumpenüberholung zu prüfen ist
Entsorgen Sie die alte Dichtung nicht sofort. Untersuchen Sie Verschleißspuren der Gleitflächen, Riefen, Ausbrüche, thermische Risse, Ablagerungen, gequollene oder verhärtete Elastomere, Federkorrosion, Hülsenverschleiß und Schäden am Gegenringsitz. Fotografieren Sie ungewöhnliche Schadensbilder vor der Reinigung.
Eine beschädigte Dichtung kann wichtige Hinweise auf die Ausfallursache liefern. Ungleichmäßiger Verschleiß deutet beispielsweise möglicherweise auf Bewegungs- oder Ausrichtungsprobleme hin; Ablagerungen können auf Verunreinigungen oder mangelhafte Zirkulation hinweisen. Sichern Sie diese Befunde, bevor Sie die nächste Dichtung einbauen.
Typische Fehler bei der Montage von Gleitringdichtungen
Häufige Fehler sind die Wahl einer falschen Dichtung, verschmutzte oder berührte Gleitflächen, eingeschnittene O-Ringe, unverträgliche Schmiermittel und eine falsche Einbaulänge. Hinzu kommen schief eingesetzte Gegenringe, ungleichmäßig angezogene Deckel oder eine übermäßige Federvorspannung bei Komponentendichtungen.
Bei Cartridge-Dichtungen entstehen andere Fehler: Wer Positionierclips im falschen Schritt entfernt, kann die Werkseinstellung verändern. Ebenso problematisch sind vergessene Versorgungsleitungen, eingeschlossene Luft, Trockenanlauf oder unbeachtete Lagerschäden und zu großer Wellenrundlauf. Eine fachgerechte Montage erfordert die Kontrolle des vollständigen Ablaufs.
FAQ zur Montage von Gleitringdichtungen
Kann ich eine Komponentendichtung mit Cartridge-Positionierclips einstellen?
Dafür gibt es keine allgemeine Regel. Bei Komponentendichtungen wird normalerweise das vorgeschriebene Einbaumaß beziehungsweise die axiale Lage nach Zeichnung oder Pumpenkonstruktion eingestellt. Cartridge-Positionierhilfen gehören zu Baugruppen, die ausdrücklich dafür ausgelegt sind.
Muss ich vor der Montage jeden O-Ring schmieren?
Nein. Verwenden Sie nur ein Schmiermittel und eine Auftragungsmethode, die für Elastomer, Prozess und Dichtungskonstruktion freigegeben sind. Manche Einbaupositionen erfordern Schmierung; ungeeignete Mittel oder zu große Mengen können Elastomere schädigen oder Gleitflächen verunreinigen.
Wie fest müssen die Schrauben am Dichtungsdeckel angezogen werden?
Halten Sie die Anzugsmomente und die Reihenfolge des Pumpen- oder Dichtungsherstellers ein. Ein universelles Drehmoment für alle Deckel, Schrauben, Flachdichtungen, Werkstoffe und Pumpenkonstruktionen ist nicht zuverlässig. Stufenweises, gleichmäßiges Anziehen hilft jedoch, den Deckel plan auszurichten.
Darf ich die Pumpe für die Drehrichtungsprüfung kurz anlaufen lassen?
Verwenden Sie ausschließlich ein Verfahren, das die Maschinen- und Dichtungsanweisungen erlauben. Eine flüssigkeitsgeschmierte Dichtung sollte keinem vermeidbaren Trockenstart ausgesetzt werden. Kontrollieren Sie Befüllung, Entlüftung, Versorgungssysteme und Drehrichtung sicher, bevor die Anlage regulär läuft.
Muss eine neue Gleitringdichtung während des Einlaufens sichtbar lecken?
Nein, eine dauerhaft sichtbare Leckage ist nicht grundsätzlich eine erforderliche Einlaufbedingung. Das Leckageverhalten hängt von Dichtung und Einsatz ab. Bleibt die Leckage bestehen, nimmt sie zu oder treten Hitze beziehungsweise Schwingungen hinzu, untersuchen Sie die Ursache nach den einschlägigen Anweisungen.
Eine Gleitringdichtung lässt sich zuverlässig montieren, wenn die richtige Dichtung unter sauberen, kontrollierten Bedingungen in eine mechanisch einwandfreie Pumpe eingebaut wird. Stellen Sie Komponentendichtungen nach dem vorgeschriebenen Einbaumaß ein, installieren Sie Cartridge-Dichtungen in der vorgesehenen Reihenfolge der Positionierhilfen, bereiten Sie alle Versorgungssysteme vor und schützen Sie die Gleitflächen vor Trockenlauf. Beobachten Sie die Pumpe nach der Inbetriebnahme und bewahren Sie bei Wartungsarbeiten Befunde auf, damit Montagefehler von Maschinen- oder Prozessproblemen unterschieden werden können.
