Versorgungssysteme für Gleitringdichtungen stabilisieren die Umgebung der Dichtung, wenn Pumpe und Prozess die erforderlichen Bedingungen nicht selbst sicherstellen können. Die Gleitringdichtung begrenzt weiterhin den Austritt des Mediums zwischen rotierender Welle und feststehendem Gehäuse. Das Versorgungssystem beeinflusst dagegen Schmierung, Wärme, Aggregatzustand, Reinheit, Zirkulation und Druck im Bereich der Gleitflächen.
Nicht jede Pumpe benötigt eine aufwendige Zusatzausrüstung. Für viele saubere, kühle und stabile Flüssigkeiten genügt eine passend ausgewählte einfachwirkende Dichtung. Bei heißen, verschmutzten, kristallisierenden, flüchtigen, schlecht schmierenden oder gefährlichen Medien kann hingegen eine zusätzliche Konditionierung erforderlich sein. Maßgeblich ist deshalb die Situation in der Dichtungskammer – nicht die bloße Anzahl von Rohrleitungen.
Versorgungssysteme für Gleitringdichtungen im Überblick
| Versorgungsfunktion | Hauptaufgabe | Typischer Ort oder Einsatz |
|---|---|---|
| Spülung / Rezirkulation | Schmierung, Umlauf, Wärmeabfuhr oder Sauberkeit an den Gleitflächen verbessern | Prozessseite der Gleitringdichtung |
| Kühlung | Temperatur an der Dichtung oder in der umlaufenden Flüssigkeit kontrollieren | Dichtungskammer, Kühlmantel oder externer Kreislauf |
| Quench | Beläge, Kristallisation, Vereisung oder atmosphärenseitige Bedingungen beeinflussen | Atmosphärenseite der Dichtung |
| Pufferflüssigkeit | Drucklosen Zwischenraum einer Doppeldichtung unterstützen und kontrollierte Leckage der inneren Dichtung aufnehmen | Zwischen innerer und äußerer Dichtung |
| Sperrflüssigkeit | Saubere Schmierung und Prozessabschirmung bei einer druckbeaufschlagten Doppeldichtung ermöglichen | Zwischen beiden Dichtungen bei einem Druck über dem Dichtungskammerdruck |
Die richtige Versorgung ergibt sich aus Medium, Dichtungsanordnung, Temperatur, Feststoffgehalt, Abstand zum Verdampfungspunkt, Anforderungen an die Leckagebegrenzung und den Wartungsmöglichkeiten vor Ort. Eine externe Spülung, ein Kühler oder ein Versorgungssystem für doppeltwirkende Dichtungen ist nicht grundsätzlich an jeder Pumpe nötig.

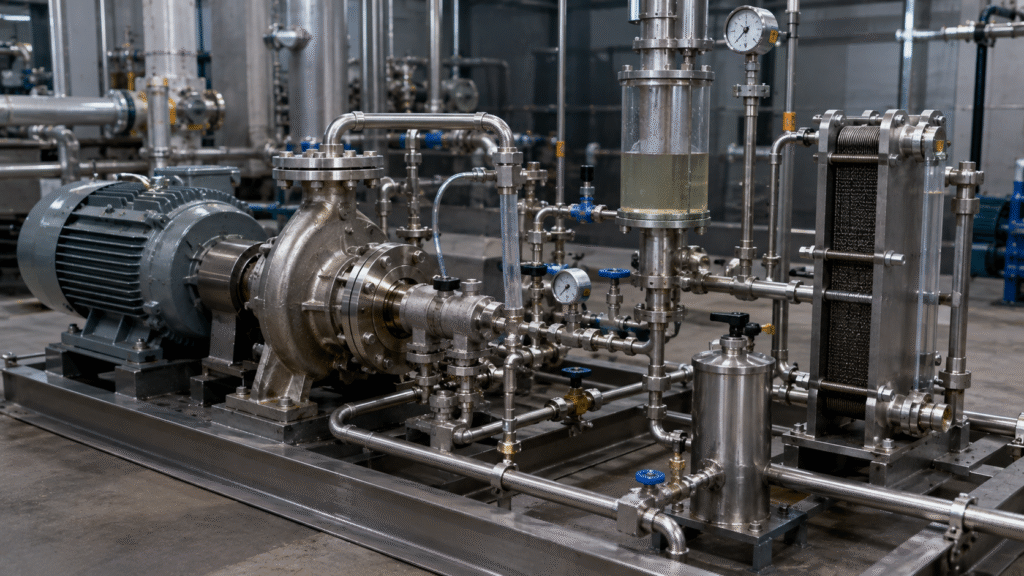

Was ist ein Versorgungssystem für Gleitringdichtungen?

Zu einem Dichtungsversorgungssystem können Rohrleitungen, Flüssigkeitskreisläufe, Vorratsbehälter, Wärmetauscher, Abscheider, Quench-Einrichtungen und weitere Komponenten gehören, die die Betriebsumgebung der Dichtung beeinflussen. Es ersetzt die Gleitringdichtung nicht, sondern soll zuverlässige Bedingungen für Gleitflächen und Sekundärdichtungen herstellen.
Je nach Anwendung führen standardisierte Systeme Prozessflüssigkeit im Kreis, speisen eine verträgliche externe Spülflüssigkeit zu, führen Wärme ab, reduzieren Feststoffbelastung oder versorgen die Dichtung mit Puffer- beziehungsweise Sperrflüssigkeit. Manche Anlagen überwachen zusätzlich Druck, Temperatur, Füllstand oder Durchfluss. Der notwendige Aufwand richtet sich nach Pumpe, Dichtung, Risiko und Betriebsbedingungen.
Welche Bedingungen muss das System an der Gleitringdichtung sichern?
Gleitringdichtungen arbeiten zuverlässig, wenn der Gleitspalt ausreichend geschmiert wird und schädliche Erwärmung, Verdampfung und Verunreinigung vermieden werden. Bei der Auslegung der Versorgung zählen deshalb vor allem die Bedingungen in und an der Dichtungskammer – nicht allein der Pumpendruckstutzen oder die allgemeine Prozesstemperatur.
Schmierung
Nasslaufende Gleitflächen benötigen einen dünnen Flüssigkeitsfilm. Das umgebende Medium muss bei Dichtungskammerdruck und -temperatur geeignete Schmiereigenschaften haben. Bei schlechter Zirkulation oder Dampfbildung kann die Reibung rasch zunehmen. Eine passende Versorgung kann die flüssige Phase stabilisieren, macht aber nicht jedes Prozessmedium automatisch geeignet.
Temperatur
Reibung, Prozesswärme und Scherung können die örtliche Temperatur erhöhen. Dadurch ändern sich Viskosität, Elastomerverhalten, Dampfdruck, Ablagerungsneigung und gegebenenfalls die Form der Gleitflächen. Je nach Anlagenaufbau sind kontrollierte Zirkulation, Wärmetauscher oder die Kühlung von Kammer und Mantel möglich. Kühlung und Spülung hängen zusammen, bezeichnen jedoch unterschiedliche Funktionen.
Flüssigkeitszustand und Verdampfung
Verdampft die Flüssigkeit im Bereich der Dichtung, kann der für den Nasslauf erforderliche stabile Schmierfilm verloren gehen. Deshalb müssen Kammerdruck, tatsächliche Flüssigkeitstemperatur, Dampfdruck und Zirkulation gemeinsam bewertet werden. Der Abstand zur Verdampfungsgrenze lässt sich je nach System etwa durch Kühlung, Druckführung, bessere Umwälzung oder eine andere Dichtungsanordnung verbessern.
Sauberkeit des Mediums
Feststoffe, Kristalle, Verkokungsprodukte und Prozessablagerungen können in den Gleitspalt gelangen oder Federn sowie bewegliche Sekundärdichtungen behindern. Die Reinheit des Mediums ist daher mitunter ebenso wichtig wie seine Temperatur. Geeignete Maßnahmen können Rezirkulation, externe saubere Spülung, Filtration, Abscheidung, eine andere Kammergeometrie oder ein anderes Dichtungskonzept sein.
Wann benötigt eine Gleitringdichtung ein Versorgungssystem?
Bei einer sauberen, kühlen, stabilen und ausreichend schmierenden Flüssigkeit kann eine einfache Dichtungskammer ausreichen. Auch Kammergeometrie und Dichtung müssen jedoch eine angemessene Umströmung und Entlüftung ermöglichen. Zusätzliche Behälter, Kühler oder Spülleitungen könnten dann lediglich den Wartungsaufwand steigern, ohne ein vorhandenes Problem zu lösen.
Eine ergänzende Versorgung wird wichtiger, wenn die Bedingungen im Gleitspalt kritisch sind: hohe Temperaturen, geringe Verdampfungsreserve, abrasive Partikel, kristallisierende Produkte, schlechte Schmierung, hohe Anforderungen an die Medienrückhaltung oder der Betrieb einer Doppeldichtung. Nicht jede Belastung erfordert dieselbe Maßnahme. Verschmutztes Medium bedeutet nicht automatisch Wasserspülung, heißes Medium nicht zwangsläufig einen Kühler.
Prozessseitige Spülung und Rezirkulation
Bei der prozessseitigen Rezirkulation wird das geförderte Medium selbst genutzt, um die Bedingungen in der Dichtungskammer zu beeinflussen. Flüssigkeit kann aus einem Bereich mit höherem Druck in die Kammer geführt werden oder in einem lokalen Kreislauf umlaufen. Ziele sind Wärmeabfuhr, Entlüftung und ein stabilerer Flüssigkeitszustand.
Zirkulation mit dem Prozessmedium
Wird das Fördermedium verwendet, gelangt keine fremde Flüssigkeit in das Produkt. Dies kann bei sauberem, chemisch stabilem und für den Gleitspalt geeignetem Medium vorteilhaft sein. Heißes Medium kann jedoch zusätzliche Wärme eintragen, während verschmutzte Flüssigkeit Feststoffe direkt zur Dichtung transportiert.
Unser Leitfaden zu API-682-Spülplänen erläutert die unterschiedlichen Zirkulations- und Kühlprinzipien der Pläne 11, 21 und 23. Diese Konzepte werden nicht gleichgesetzt, da die richtige Rohrleitungsführung von Pumpendruck, Kammergeometrie, Wärmeeintrag und Prozessbedingungen abhängt.
Externe Spülung mit sauberer Flüssigkeit
Eine externe Spülung führt eine verträgliche, saubere Flüssigkeit aus einer anderen Quelle zu. Damit können Gleitflächen teilweise von verschmutztem, abrasivem, kristallisierendem oder schlecht schmierendem Prozessmedium ferngehalten werden. Bei richtiger Auswahl unterstützt die Spülflüssigkeit außerdem Reinheit und Wärmeabfuhr.
Die zugeführte Flüssigkeit kann das Produkt allerdings verdünnen oder verunreinigen, nachgelagerte Prozesse beeinflussen, chemisch reagieren oder die Systembilanz ändern. Deshalb müssen Chemie, Druck, zulässiger Fremdstoffeintrag und Verfügbarkeit vor der Freigabe einer externen Quelle untersucht werden.
Kühlsysteme für Gleitringdichtungen
Kühlung soll die Temperatur an beziehungsweise um die Dichtung beherrschen. Ein Wärmetauscher kann Wärme aus einer umlaufenden Flüssigkeit abführen; eine gekühlte Kammer oder ein Kühlmantel senkt die örtliche Temperatur, wenn die Pumpe dafür ausgelegt ist. In anderen Fällen genügt bereits die Zirkulation ohne gesonderten Wärmetauscher.
Die Auslegung hängt von der tatsächlichen Wärmequelle ab. Strömt ständig heißes Medium nach, entsteht eine andere Kühllast als in einem lokalen Kreislauf, der überwiegend die Reibungswärme der Gleitflächen abführt. Entscheidend ist die kontrollierte Kammertemperatur, nicht das ungezielte Hinzufügen von Kühltechnik.
Quench-Systeme auf der Atmosphärenseite
Ein Quench wirkt an der atmosphärischen Seite der Gleitringdichtung, nicht im prozessseitigen Gleitspalt. Je nach Einsatzfall können eine verträgliche Flüssigkeit oder ein Gas dort Vereisung vermeiden, Ablagerungen abspülen, Kristallisation begrenzen oder die Bedingungen an der äußeren Dichtungsseite beeinflussen.
Quench und prozessseitige Spülung dürfen nicht verwechselt werden: Sie wirken an verschiedenen Orten und lösen unterschiedliche Probleme. Manche Anwendungen benötigen keines von beiden, andere beide Funktionen. Zeichnung und freigegebener Rohrleitungsplan müssen Anschluss und Betriebsweise eindeutig angeben.

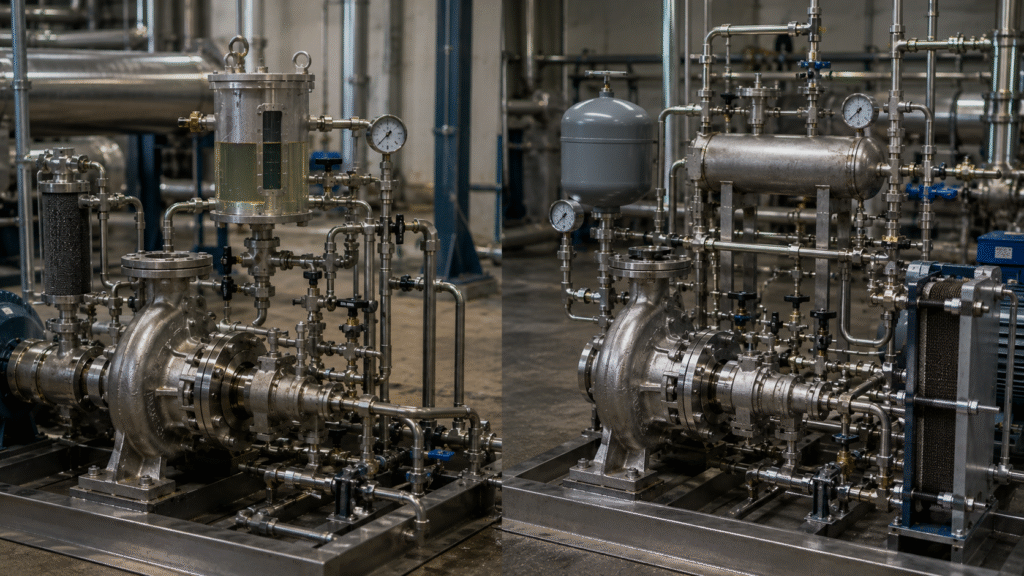

Pufferflüssigkeit oder Sperrflüssigkeit: der Unterschied

Puffer- und Sperrflüssigkeiten unterstützen vor allem bestimmte doppeltwirkende Gleitringdichtungen. Ausschlaggebend sind Druckkonzept, Leckagerichtung und Funktion der Zwischenflüssigkeit im Normalbetrieb – nicht bloß, ob neben der Pumpe ein Behälter steht.
| Merkmal | Pufferflüssigkeit | Sperrflüssigkeit |
|---|---|---|
| Relatives Druckkonzept | Normalerweise unter Dichtungskammerdruck | Normalerweise über Dichtungskammerdruck |
| Funktion bei einer Doppeldichtung | Versorgt einen nicht druckbeaufschlagten Zwischenraum | Versorgt einen druckbeaufschlagten Zwischenraum |
| Leckagekonzept | Nimmt kontrollierte Prozessleckage in den Pufferraum auf | Soll den Eintritt von Prozessmedium in den Sperrraum begrenzen |
| Hauptziel | Schmierung und Kühlung der äußeren Dichtung sowie Leckagerückhaltung und -kontrolle | Saubere Schmierung, Trennung vom Prozess und sichere Rückhaltung unterstützen |
| Überwachung | Je nach Ausführung Füllstand, Temperatur, Druck oder Zirkulation | Meist Druck sowie Füllstand, Temperatur oder Zirkulation überwachen |
Ein Puffersystem kann kontrollierte Prozessleckage aufnehmen und zugleich die äußere Dichtung unterstützen. Ein Sperrflüssigkeitssystem arbeitet dagegen mit einer sauberen Flüssigkeit auf einem gegenüber der prozessseitigen Dichtungskammer höheren Druckniveau. Die nötige Druckdifferenz muss aus Dichtungs- und Systemauslegung abgeleitet werden; einen universellen Zahlenwert gibt es nicht.
Zur grundsätzlichen Anordnung hilft unser Vergleich einfach- und doppeltwirkender Gleitringdichtungen. Die Übersicht zu Tandem-, Rücken-an-Rücken- und Face-to-Face-Anordnungen zeigt außerdem, warum mechanische Orientierung und Druckstrategie getrennt zu betrachten sind.

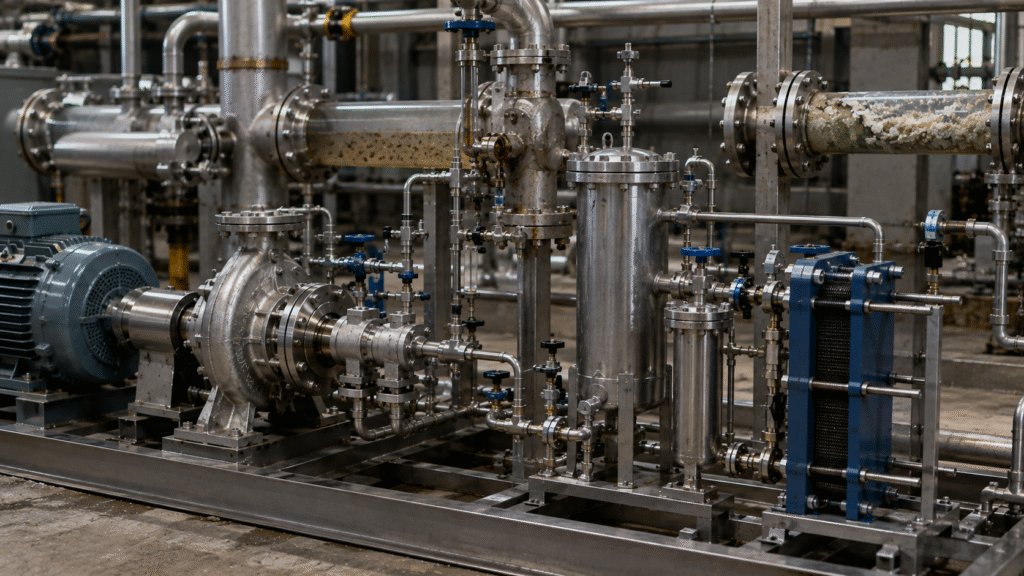

Versorgung bei verschmutzten oder kristallisierenden Medien

Bei verschmutzten Medien reicht ein höherer Spülstrom häufig nicht aus. Feststoffe können Riefen verursachen, Engstellen verstopfen, sich in der Kammer absetzen oder bewegliche Dichtungsteile blockieren. Kristallisierende Produkte bilden dagegen Beläge, wenn sich Temperatur, Konzentration, Verdampfung oder Strömungsstillstand in Dichtungsnähe verändern.
Eine verträgliche externe Spülung hilft in manchen Fällen. Andere Anwendungen benötigen eher Abscheider, Filter, verbesserte Zirkulation, eine angepasste Kammer oder eine andere Dichtungsanordnung. Die Feststoffbeherrschung muss beim Partikelverhalten und bei der Prozesschemie beginnen, nicht bei einer starren Standard-Rohrleitungsregel.
Versorgung bei einfach- und doppeltwirkenden Gleitringdichtungen
Viele einfachwirkende Dichtungen verwenden das Fördermedium direkt, gelegentlich mit einfacher Rezirkulation oder Kühlung. Andere benötigen eine externe Spülung oder einen Quench auf der Atmosphärenseite. Die Versorgung muss dem tatsächlichen Problem bei Schmierung, Temperatur, Reinheit oder atmosphärenseitigen Ablagerungen entsprechen, ohne unnötige Ausrüstung hinzuzufügen.
Doppeldichtungen besitzen zwischen Prozess und Atmosphäre einen zusätzlichen Raum. Je nach Druckführung enthält er Puffer- oder Sperrflüssigkeit. Deren Zustand wird damit zu einer wichtigen Betriebsgröße. Ein Ausfall von Flüssigkeitsversorgung, Druck, Zirkulation oder Kühlung kann beide Dichtstellen beeinträchtigen.
Welche Betriebsgrößen sollten überwacht werden?
Der Überwachungsumfang hängt vom System ab. Relevant können Druck, Temperatur, Füllstand, Zirkulation beziehungsweise Durchfluss, Kühlerzustand, Verunreinigung, Ventilstellung und Hinweise auf verstopfte Leitungen sein. Bei einer einfachen Dichtung reichen möglicherweise regelmäßige Betriebskontrollen, während technisch ausgelegte Doppelsysteme kontinuierliche Instrumentierung benötigen können.
Auch Trends sind wichtig. Sinkender Behälterfüllstand, steigende Temperatur, Druckänderungen, verschmutzte Versorgungsflüssigkeit oder nachlassender Durchfluss zeigen möglicherweise einen beginnenden Fehler an. Alarmgrenzen und Messgeräte müssen jedoch aus der freigegebenen Anlagenplanung stammen und dürfen nicht pauschal festgelegt werden.
Häufige Probleme an Dichtungsversorgungssystemen
Ein Versorgungssystem kann versagen, obwohl die Gleitringdichtung selbst korrekt montiert ist. Typische Störungen sind verstopfte Spülleitungen, geschlossene Ventile, Lufteinschlüsse, falsche Rohrleitungsanschlüsse, verschmutzte Wärmetauscher, verunreinigte Puffer- oder Sperrflüssigkeit, zu niedriger Füllstand und fehlende Zirkulation.
Auch eine falsche Inbetriebnahme ist riskant. Startet die Pumpe, bevor vorgeschriebene Strömung, Kühlung oder Sperrbedingungen anliegen, können die Gleitflächen unzureichend geschmiert werden oder überhitzen. Der Ratgeber zu Gleitringdichtungsschäden beschreibt, wie Versorgungsfehler später als Riefen, Leckage, Ablagerungen und wiederkehrende Ausfälle sichtbar werden.
Wie wählt man eine passende Dichtungsversorgung aus?
Prüfen Sie zunächst, ob das Fördermedium die Dichtung direkt schmieren und kühlen kann. Bewerten Sie anschließend Temperatur, Verdampfungsreserve, Feststoffe, Kristallisation, Chemikalienverträglichkeit, Rückhalteanforderungen und Dichtungsanordnung. Wählen Sie dann die einfachste praktikable Maßnahme, die das reale Problem beherrscht, ohne unnötige Verunreinigung oder Wartung zu verursachen.
Abschließend müssen zulässiger Fremdstoffeintrag, verfügbare Versorgungsmedien, Messkonzept, Startreihenfolge und Wartungsmöglichkeiten berücksichtigt werden. Ein Versorgungssystem muss vom Betrieb vor Ort zuverlässig bedient und instand gehalten werden können. Ein zusätzlicher Kühler, Behälter oder Spülanschluss ohne klare Funktion kann neue Ausfallursachen schaffen.
FAQ zu Versorgungssystemen für Gleitringdichtungen
Benötigt jede Gleitringdichtung eine Spülung?
Nein. Einige Dichtungen laufen mit dem vorhandenen Fördermedium in der Kammer und benötigen keine separate Spülleitung. Ob zusätzliche Zirkulation sinnvoll ist, hängt von Reinheit, Temperatur, Verdampfungsreserve, Kammer- und Dichtungsgeometrie, Startbedingungen und Herstellervorgaben ab.
Sind Kühlung und Spülung dasselbe?
Nein. Eine Spülung führt Flüssigkeit zu oder lässt sie im Dichtungsbereich zirkulieren; Kühlung dient ausdrücklich der Wärmeabfuhr beziehungsweise Temperaturführung. Eine Spülung kann auch kühlen. Umgekehrt erfolgt Kühlung unter Umständen über Wärmetauscher, Mantel, gekühlte Kammer oder einen geregelten lokalen Kreislauf.
Was unterscheidet Puffer- und Sperrflüssigkeit?
Pufferflüssigkeit arbeitet bei einer drucklosen Doppeldichtung normalerweise unterhalb des prozessseitigen Kammerdrucks. Sperrflüssigkeit liegt bei einer druckbeaufschlagten Doppeldichtung normalerweise darüber. Die konkrete Druckstrategie, Überwachung und notwendige Differenz folgen immer dem gewählten Dichtungs- und Versorgungskonzept.
Eignet sich eine externe Spülung bei Schlamm oder Suspension?
Manchmal, aber nicht automatisch. Eine saubere und verträgliche Spülflüssigkeit kann Feststoffe von den Gleitflächen fernhalten, das Produkt jedoch auch verdünnen, chemisch verändern oder Folgeprobleme im Prozess verursachen. Abscheidung, Filtration, Kammeranpassung oder eine andere Dichtungsanordnung können deshalb besser geeignet sein.
Was geschieht bei Ausfall der Versorgungsströmung?
Bei fehlender Zirkulation können Schmierung, Kühlung, Verdampfungsreserve und Feststoffabfuhr nachlassen. Die Dichtung kann überhitzen, teilweise trockenlaufen oder Ablagerungen ansammeln. Der Beitrag zum Trockenlauf einer Gleitringdichtung erläutert die möglichen Gleitflächenschäden im Einzelnen.
Ein Dichtungsversorgungssystem muss eine klar bestimmte Betriebsaufgabe erfüllen. Bei einfachen Medien reicht möglicherweise eine geeignete Dichtungskammer. Schwierige Anwendungen benötigen unter Umständen Zirkulation, Kühlung, Quench, Puffer- oder Sperrflüssigkeit und Feststoffkontrolle. Ausgangspunkt bleibt stets die konkrete Dichtungsumgebung; betrieben und gewartet werden muss die Versorgung zusammen mit der Dichtung.
