Die Ursachen für Gleitringdichtungsschäden liegen selten in nur einem beschädigten Bauteil. Eine undichte oder überhitzte Dichtung weist häufig auf Probleme mit Schmierung, Montage, Pumpenzustand, Werkstoffen oder Prozessbedingungen hin. Bei der Fehlersuche ist deshalb zunächst zu klären, was sich verändert hat, wann die Leckage auftrat und welche Spuren an der ausgebauten Dichtung erhalten geblieben sind.
Dieser Leitfaden untersucht Symptome systematisch bis zur möglichen Grundursache. Statt lediglich eine weitere Dichtung einzubauen, sollten Instandhalter das Leckageverhalten dokumentieren, die ausgebauten Komponenten prüfen und Pumpe sowie Versorgungssystem untersuchen. Oft zeigt die Gleitringdichtung ein übergeordnetes Anlagenproblem als erstes Bauteil an.
Gleitringdichtungsschäden sind häufig eine Folge, nicht die eigentliche Ursache

Für den zuverlässigen Betrieb einer Gleitringdichtung sind eine ruhige Wellenbewegung, die richtige Belastung der Gleitflächen, ein schmierender Flüssigkeitsfilm, geeignete Werkstoffe und stabile Betriebsbedingungen erforderlich. Verschlissene Lager, ungünstige Saugbedingungen oder eine ausgefallene Spülung können selbst eine korrekt ausgewählte Dichtung zerstören. Ein reiner Dichtungswechsel setzt den Zeitraum bis zum nächsten Ausfall dann lediglich zurück.
Kavitation kann beispielsweise wechselnde hydraulische Kräfte verursachen; Fluchtungsfehler beeinträchtigen die Führung der Gleitflächen. Auch Änderungen des Fördermediums können Elastomere angreifen oder die Schmierung verschlechtern. Zur Schadensanalyse gehören deshalb nicht nur die Dichtung, sondern ebenso Pumpe, Rohrleitungen, Medium und Betriebshistorie.
Wie erkennt man den Ausfall einer Gleitringdichtung?
Typische Anzeichen sind sichtbare Undichtigkeiten, eine zunehmende Leckage, ungewöhnliche Erwärmung am Dichtungsdeckel, Riefen, gerissene oder ausgebrochene Gleitringe, beschädigte Elastomere, Ablagerungen und wiederholte Ausfälle nach einem Austausch. Kein einzelnes Symptom belegt jedoch eine eindeutige Ursache. Ähnliche Schadensbilder können durch mechanische, hydraulische, thermische oder chemische Einflüsse entstehen.
Zunächst muss der tatsächliche Leckageweg bestimmt werden. Das Medium kann durch den primären Dichtspalt, an einer beschädigten Sekundärdichtung, am Gegenringsitz oder an einer ganz anderen Pumpenverbindung austreten. Anschließend ist festzuhalten, ob die Leckage im Stillstand, beim Anfahren, im Normalbetrieb, nach der Erwärmung oder beim Abstellen auftritt.
Wann beginnt die Gleitringdichtung zu lecken?
Der Zeitpunkt der Leckage liefert wichtige Hinweise, weil unterschiedliche Belastungen in verschiedenen Betriebsphasen wirken.
| Zeitpunkt der Leckage | Mögliche Untersuchungsansätze |
|---|---|
| Bei stillstehender Pumpe | Sekundärdichtungen, Gegenringsitz, Gleitflächenschäden, statischer Druck, Montagefehler |
| Unmittelbar beim Anfahren | Trockenanlauf, eingeschlossene Luft, beschädigte Flächen, Montagefehler, falsche Drehrichtung oder Startreihenfolge des Versorgungssystems |
| Nur während des Betriebs | Wellenrundlauf, Schwingungen, Fehlausrichtung, Kavitation, Druckänderungen, instabile Gleitflächenbelastung |
| Nach Erwärmung der Pumpe | Thermische Verformung, Verdampfung, Kühlungsausfall, Elastomerverträglichkeit, Änderung der Prozesstemperatur |
| Zeitweise / intermittierend | Hydraulische Instabilität, Lufteintrag, schwankender Behälterstand, Schwingungen, Kristallisation, instationäre Prozesszustände |
| Allmählich zunehmend | Fortschreitender Verschleiß, Ablagerungen, Abrasion, Werkstoffangriff, nachlassender Lagerzustand oder ungeeignete Versorgung |
| Nach dem Abstellen | Wärmenachlauf, Druckänderungen, Probleme mit Sekundärdichtungen, Kristallisation oder Erstarren des Produkts |
Die Tabelle nennt Untersuchungsansätze, aber keine allgemein gültige Leckageklassifizierung. Welche Leckagemenge zulässig ist, hängt von Dichtungskonstruktion, Gefährdung durch das Medium, Anlagenanforderungen und maßgeblichen Normen ab. Eine pauschale Tropfen-pro-Minute-Regel ist deshalb keine verlässliche Diagnosegrundlage.
1. Schmierungsverlust und Trockenlauf
Nasslaufende Gleitringdichtungen benötigen einen dünnen Flüssigkeitsfilm zwischen den Gleitflächen. Unzureichendes Befüllen, eine leere Dichtungskammer, Lufteinschlüsse, ein niedriger Behälterstand, verengte Saugleitungen, Verdampfung oder eine unterbrochene Spülung können diesen Film schwächen oder unterbrechen. Dadurch steigen Reibung und Temperatur rasch an; Gleitflächen können sich verformen, reißen oder stark verschleißen.
Mögliche Hinweise sind ausgeprägter Gleitflächenverschleiß, thermische Verfärbungen und beschädigte Elastomere. Solche Merkmale können allerdings mehrere Ursachen haben. Unser Beitrag zum Trockenlauf von Gleitringdichtungen erläutert den Mechanismus des Schmierungsverlusts näher.
2. Fehler bei der Montage
Ein Dichtungsschaden kann bereits vor dem Pumpenstart angelegt sein. Verunreinigte Gleitflächen, angeschnittene O-Ringe, eine falsche Einbaulänge, zu starke oder zu geringe Federkompression, schief sitzende Gegenringe, ein verzogener Dichtungsdeckel, ungeeignetes Montagegleitmittel oder fehlerhafte Montageabläufe bei Cartridge-Dichtungen stören die Dichtfunktion.
Wenn eine neue Dichtung unmittelbar undicht wird, sind die ausgebauten Bauteile zu sichern und die Arbeitsschritte mit der Montageanleitung für Gleitringdichtungen zu vergleichen. Einbaumaße und axiale Einstellung müssen geprüft werden, statt Verbindungen wiederholt fester anzuziehen. Weil Montagefehler Werkstoff- oder Pumpenprobleme vortäuschen können, sind Beobachtungen beim ersten Anlauf besonders aufschlussreich.
3. Wellenrundlauf, Fluchtungsfehler und Lagerverschleiß
Eine verbogene Welle, verschlissene Lager, eine fehlerhafte Kupplungsausrichtung, eine beschädigte Wellenhülse, zu großes Axialspiel oder Rohrleitungskräfte können den rotierenden Gleitring gegenüber dem Gegenring unzulässig bewegen. Die Laufspur wird ungleichmäßig, der Dichtspalt öffnet zeitweise und Schwingungen können zunehmen.
Für Rundlaufabweichung und Wellenbewegung gilt kein universeller Grenzwert für jede Pumpe. Entscheidend sind die Vorgaben des Pumpen- oder Dichtungsherstellers. Unser Ratgeber zu Wellenrundlauf und Fehlausrichtung erklärt den Einfluss des Rotorzustands auf die Gleitflächenführung und wiederkehrende Leckagen.

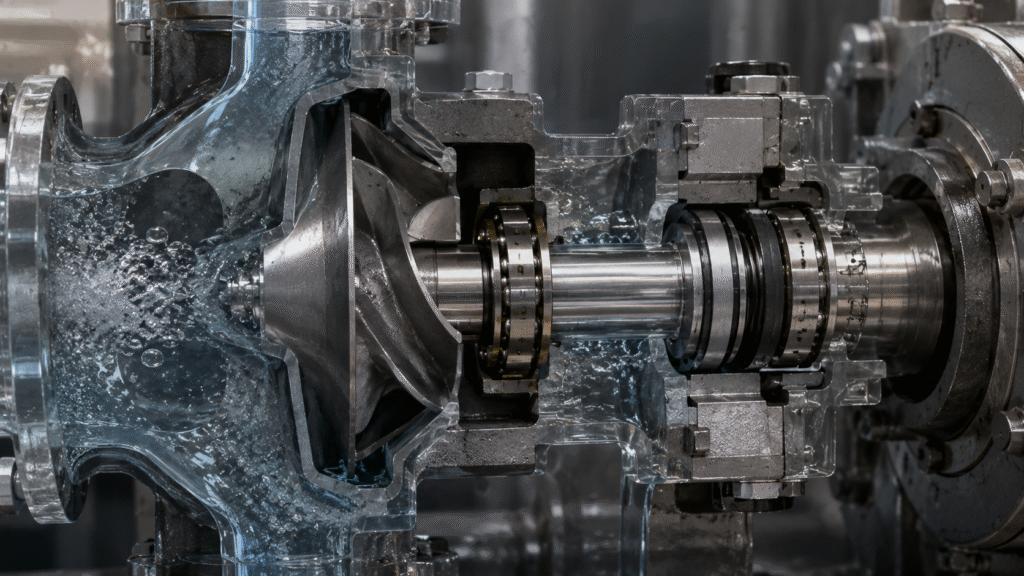

4. Pumpenschwingungen und Kavitation

Die Dichtung ist häufig das Opfer von Schwingungen und nicht deren Auslöser. Ungünstige Saugverhältnisse, Lufteintritt, Betrieb außerhalb des vorgesehenen Kennfelds, Kavitation, Unwucht, lose Fundamente und hydraulische Instabilität übertragen wechselnde Kräfte über Laufrad, Welle und Lager auf die Gleitflächen.
Ändert sich die Leckage mit Förderstrom, Behälterstand, Saugbedingungen oder Vibration, muss die gesamte Pumpe untersucht werden. Der Beitrag zu Kavitation und Pumpenschwingungen erläutert diese Zusammenhänge. Auch eine robustere Dichtung kann dauerhaft instabile hydraulische Betriebsbedingungen nicht beseitigen.
5. Abrasiver Verschleiß, Feststoffe und Ablagerungen
Schwebstoffe, Kristalle, verunreinigte Spülflüssigkeit und Produktablagerungen können in den Gleitspalt gelangen oder Federn und bewegliche Sekundärdichtungen blockieren. Tiefe Riefen, Furchen, eine breiter werdende Laufspur oder starke Beläge können auf abrasive Belastung hinweisen. Für die Ursachenbewertung müssen dennoch alle Betriebsbedingungen berücksichtigt werden.
Nicht jedes abrasive Medium verlangt automatisch Hartmetall-Gleitflächen. Siliziumkarbid, Wolframkarbid, Kohle und andere Werkstoffpaarungen unterscheiden sich hinsichtlich Chemikalienbeständigkeit, Stoßbelastbarkeit, Schmierung und Feststoffverhalten. Vor einem Werkstoffwechsel sind Herkunft der Partikel und Mediumseigenschaften zu untersuchen.
6. Chemischer Angriff und ungeeignete Werkstoffe
Chemische Einflüsse schädigen Bauteile auf unterschiedliche Weise: Gleitflächen können korrodieren oder ihre Oberflächenqualität verlieren, Elastomere quellen oder verspröden, Federn korrodieren und die Bindemittelphase bestimmter Wolframkarbid-Werkstoffe angegriffen werden. Ablagerungen entstehen außerdem durch Reaktionen, Kristallisation oder das Eintrocknen des Produkts.
Nach einer Änderung der Prozesschemie kann die unveränderte Übernahme der bisherigen Werkstoffkombination zum erneuten Ausfall führen. Vor der Ersatzteilfreigabe sind daher Medium, Konzentration, Temperatur, Reinigungschemikalien und vorhandene Dichtungswerkstoffe eindeutig zu bestimmen. Chemischer Angriff sollte möglichst von rein abrasiven oder thermischen Schäden unterschieden werden.
7. Thermische Schäden und übermäßige Erwärmung
Erhöhte Temperaturen können durch Trockenlauf, heißes Fördermedium, überhöhte Gleitflächenbelastung, unzureichende Kühlung, Verdampfung, starke Reibung oder eine ungeeignete Werkstoffpaarung entstehen. Hinweise sind thermische Risse, verzogene Gleitflächen, verhärtete Elastomere, Verfärbungen oder Beläge an besonders heißen Bereichen.
Schwarze Rückstände auf einer Kohle-Gleitfläche beweisen jedoch nicht automatisch eine sogenannte Verkohlung. Zuerst sind Schmierung, Zirkulation, Druckverlauf, Flächenbelastung und Prozesstemperatur zu untersuchen. Thermische Spuren zeigen häufig, welcher Belastung die Dichtung ausgesetzt war; warum die Temperatur zu hoch wurde, muss zusätzlich geklärt werden.
Mehr zu Überhitzung, Temperaturschock und wärmebedingtem Verschleiß erläutert unser Leitfaden zu thermischen Gleitringdichtungsschäden.
8. Fehlerhafte Auswahl der Gleitringdichtung
Manchmal passt bereits die Ersatzdichtung nicht zur Anwendung. Falsche Maße, Einbaulänge, Gegenringgeometrie, Werkstoffe, Dichtungsanordnung oder unzureichende Eignung für die Betriebsbedingungen können wiederkehrende Leckagen auslösen. Eine Auswahl nur anhand des Wellendurchmessers übersieht wichtige Unterschiede äußerlich ähnlicher Konstruktionen.
Vor einer erneuten Bestellung sind Pumpe, Medium, Druck, Temperatur, Drehzahl, Feststoffanteil und Anforderungen an die Emissionsbegrenzung zu prüfen. Die allgemeine Anleitung zur Auswahl von Gleitringdichtungen beschreibt diesen Prozess. Die Schadensanalyse muss klären, ob die vorherige Dichtung ungeeignet war oder ob sich die Betriebsbedingungen erst nach der Montage verändert haben.
9. Probleme mit Spülung und Versorgungssystem
Eine verstopfte Spülleitung, schwache Zirkulation, falsch angeschlossene Leitungen, verunreinigte Versorgungsflüssigkeit, unzureichende Kühlung oder Störungen eines doppeltwirkenden Dichtungssystems verändern die Bedingungen an den Gleitflächen. Dadurch können Schmierung und Wärmeabfuhr nachlassen oder Feststoffe die beweglichen Bauteile blockieren.
Die Rohrleitungsführung ist anhand des freigegebenen Dichtungskonzepts zu kontrollieren. Nicht jede Pumpe benötigt eine externe Spülung. Soweit vorhanden, sind Ventile, Strömungsweg, Flüssigkeitsreinheit, Entlüftung, Kühlung und Systemfunktion zu prüfen. Einen pauschalen Spüldruck darf man nicht angeben: Die erforderlichen Werte ergeben sich aus Dichtung und Anlagenkonzept.
Vertiefende Informationen zu Spülung, Kühlung, Puffer- und Sperrflüssigkeit finden Sie in unserem Ratgeber zu Versorgungssystemen für Gleitringdichtungen.
10. Probleme an Pumpe und Gesamtanlage
Der Wechsel einer Gleitringdichtung repariert keine beschädigte Pumpe. Vor dem nächsten Einbau sind Lager, Welle, Hülse, Kupplung, Laufrad, Fundament, Rohrleitungskräfte, Saugverhältnisse, Betriebspunkt und Anlagendruck zu kontrollieren. Ebenso gehören Änderungen an Prozess, Drehzahl, Ventilstellung oder Fördermedium in die Bewertung.
Ein wiederholter Dichtungswechsel ohne Anlagenprüfung vernichtet unter Umständen wichtige Spuren und verlängert die Stillstandszeit. Wiederkehrende Gleitringdichtungsschäden sind deshalb als Zuverlässigkeitsproblem der Anlage zu betrachten. Die Grundursache kann im vorgelagerten Prozess, im rotierenden Aggregat oder in der Betriebsweise liegen.

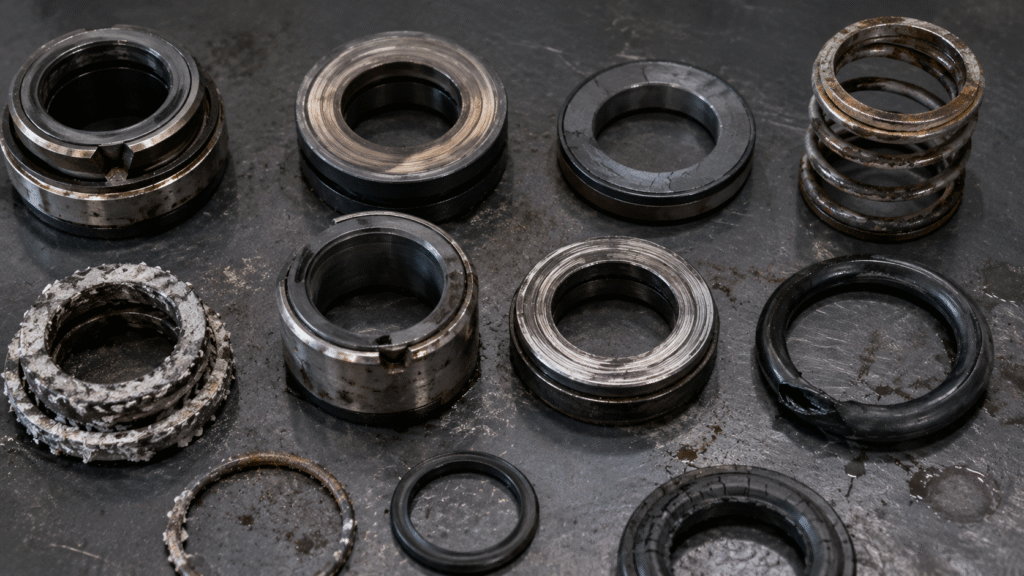

Welche Hinweise liefern beschädigte Gleitflächen?

Ausgebaute Bauteile enthalten wertvolle Diagnosehinweise. Dokumentieren Sie ihre Einbaulage vor der Reinigung, fotografieren Sie beide Gleitflächen und prüfen Sie Sekundärdichtungen, Federn, Hülsen und Gegenringsitz. Jedes Schadensbild ist jedoch ein Untersuchungsansatz und kein alleiniger Beweis für eine bestimmte Ursache.
| Schadensbild der Gleitfläche | Mögliche Ursachen zur Prüfung |
|---|---|
| Ungleichmäßige Laufspur | Rundlaufabweichung, Fehlausrichtung, unebener Gegenringsitz, Deckelverzug oder unruhige Welle |
| Tiefe Riefen oder Furchen | Abrasive Feststoffe, verunreinigte Spülung, harte Partikel |
| Radiale Risse | Thermische Spannungen, rasche Temperaturänderung oder Gleitflächenbelastung; Ursache vor Festlegung untersuchen |
| Ausgebrochene Kanten | Stoßbelastung, Montagebeschädigung, Vibration oder mechanische Bewegung |
| Aufgequollenes Elastomer | Chemische Unverträglichkeit oder verändertes Fördermedium |
| Verhärtetes Elastomer | Überhitzung, Alterung oder chemische Einwirkung |
| Korrodierte Federn oder Metallteile | Ungeeignete Medienverträglichkeit oder verschmutzte Versorgungsflüssigkeit |
| Starke Ablagerungen | Kristallisation, Feststoffe, unzureichende Zirkulation oder eingetrocknetes Produkt |
Eine belastbare Schadensanalyse kombiniert mehrere Merkmale. Rissposition, Laufspur, Ablagerungsart, Zeitpunkt der Leckage und Betriebshistorie liefern zusammen deutlich mehr Informationen als ein einzelnes Foto.

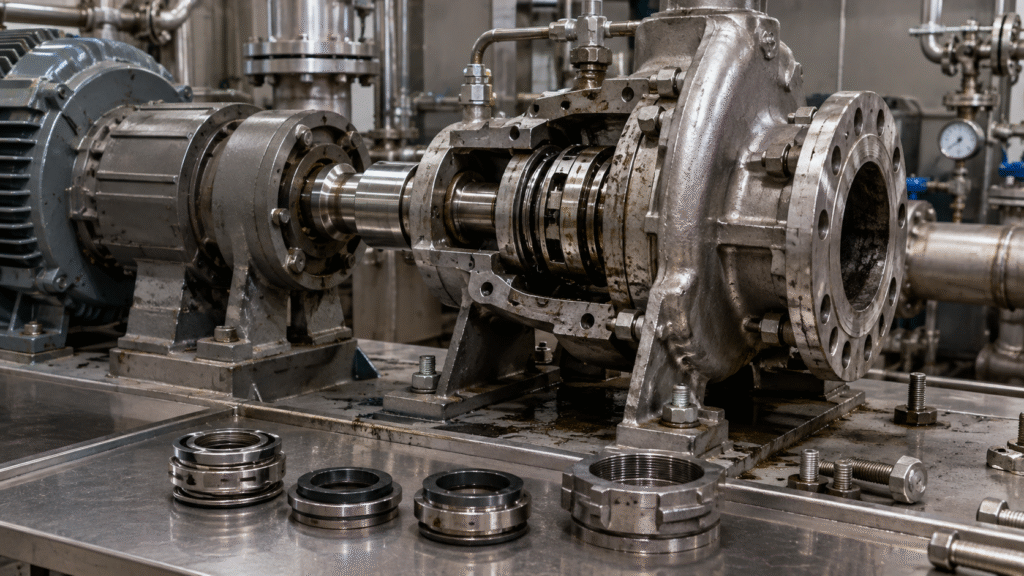

Gleitringdichtungsschäden systematisch untersuchen: Schritt für Schritt
Gehen Sie stets nach derselben Reihenfolge vor, damit bei der Reparatur keine wesentlichen Spuren verloren gehen:
- Zeitpunkt der Leckage und veränderte Betriebsbedingungen dokumentieren.
- Den tatsächlichen Leckageweg lokalisieren.
- Ausgebaute Dichtung vor dem Reinigen sichern und fotografieren.
- Gleitflächen, Elastomere, Federn und stationäre Bauteile prüfen.
- Dichtungsmaße, Einbaulänge und Montage kontrollieren.
- Wellenzustand, Lager, Ausrichtung und Bewegungen untersuchen.
- Saugverhältnisse, Vibrationen, Kavitation und Betriebspunkt bewerten.
- Medienchemie und Werkstoffverträglichkeit bestätigen.
- Spülung, Kühlung, Sperrflüssigkeit und weitere Versorgungssysteme prüfen.
- Ermittelte Grundursache beheben, bevor eine neue Dichtung eingebaut wird.
Damit wird aus der Fehlersuche ein nachvollziehbarer Ausschlussprozess statt bloßer Vermutungen. Die Dokumentation erleichtert außerdem den Vergleich, wenn an derselben Pumpe erneut ein Schaden auftritt.
Wann ein Dichtungswechsel das Problem nicht behebt
Eine neue Dichtung richtet keine Welle aus, erneuert keine Lager, beseitigt keine Rohrleitungskräfte und verbessert weder die Ansaugung noch einen instabilen Betriebspunkt. Härtere Gleitflächen können fehlende Schmierung nicht ersetzen; stärkere Federn beheben keine Kavitation.
Tritt derselbe Fehler wiederholt auf, sollte der bloße Dichtungswechsel unterbrochen werden. Vergleichen Sie die Schäden mit früheren Ausfällen, prüfen Sie die Pumpe und berücksichtigen Sie Prozessänderungen. Die Fehlersuche ist erst erfolgreich, wenn sich die verursachende Bedingung ändert – nicht schon, wenn ein Ersatzteil montiert ist.
FAQ zu Ursachen für Gleitringdichtungsschäden
Warum fällt eine Gleitringdichtung wiederholt aus?
Wiederkehrende Ausfälle bedeuten oft, dass die zugrunde liegenden Bedingungen unverändert sind. Prüfen Sie Montage, Schmierung, Rotor, Schwingungen, Betriebsweise, Medienverträglichkeit und Versorgungssystem, statt jedes Mal einen identischen Herstellungsfehler zu vermuten.
Kann man die Ursache allein an der Gleitfläche erkennen?
In der Regel nicht mit Sicherheit. Laufspuren und Schäden liefern wichtige Hinweise; erst Einbauhistorie, Leckagezeitpunkt, Pumpenzustand, Betriebsdaten und weitere beschädigte Bauteile können die Ursache absichern.
Warum leckt eine Dichtung nur bei laufender Pumpe?
Beim Drehen werden dynamische Einflüsse wichtiger. Prüfen Sie Rundlaufabweichung, Fluchtungsfehler, Vibrationen, Kavitation, Druckschwankungen, Gleitflächenbelastung und Lagerzustand. Auch eine statische Sekundärdichtung kann undicht sein; bestimmen Sie daher zuerst den Leckageweg.
Sollte eine defekte Dichtung durch härtere Gleitflächen ersetzt werden?
Nur wenn die tatsächliche Anwendung das erfordert. Höhere Härte kann die Abriebfestigkeit verbessern, behebt aber weder Trockenlauf noch chemische Unverträglichkeit, Wellenbewegungen, Montagefehler oder einen instabilen Pumpenbetrieb.
Ursachen für Gleitringdichtungsschäden müssen anhand von Spuren und Betriebsbedingungen untersucht werden; die ausgebaute Dichtung ist nicht bloß ein beschädigtes Ersatzteil. Dokumentieren Sie den Leckagezeitpunkt, sichern Sie die Altteile, analysieren Sie das Schadensbild und prüfen Sie Pumpe sowie Prozess. Beseitigen Sie die bestätigte Grundursache, bevor die nächste Gleitringdichtung eingesetzt wird.
