Gleitringdichtung oder Stopfbuchspackung: Entscheidungshilfe

Gleitringdichtung oder Stopfbuchspackung: Die richtige Wellenabdichtung ist eine Frage von Leckageanforderungen, Betriebskosten, Wartung, Einbaubedingungen und dem geförderten Medium. Beide Konzepte können in passenden Pumpenanwendungen sinnvoll sein, haben aber unterschiedliche Betriebs- und Instandhaltungsmerkmale.

Gleitringdichtung und Stopfbuchspackung im direkten Vergleich

MerkmalGleitringdichtungStopfbuchspackung
AnfangskostenMeist höherMeist geringer
Normale LeckageBei richtiger Auswahl und Betriebsweise sehr geringKontrollierte Leckage ist normalerweise zur Schmierung und Kühlung nötig
Regelmäßige NachstellungNach richtigem Einbau meist kaum erforderlichWiederkehrendes Nachstellen der Brille ist üblich
Verschleiß an Welle/HülseBei passender Auswahl und Montage normalerweise geringerPackungsreibung kann die Wellenschutzhülse einlaufen oder verriefen
WartungWenig Nachstellung, aber Ersatz erfordert möglicherweise PumpenstillstandOft im Betrieb einstellbar, benötigt jedoch regelmäßige Aufmerksamkeit
Typische bevorzugte AnwendungenBessere Leckagekontrolle, sauberer Betrieb und kritische AnlagenverfügbarkeitKontrollierte Leckage zulässig und einfache Wartung vor Ort erwünscht

Die beste Lösung ergibt sich aus Pumpenaufgabe, Medium, Leckagegrenzen, Wartungsmöglichkeiten und Lebenszykluskosten. Weder Gleitringdichtung noch Packung ist automatisch für jede Pumpe überlegen.

Packungen bleiben in zahlreichen Wasser-, Abwasser-, Schlamm- und Industrieanwendungen sinnvoll. Normalerweise benötigen sie jedoch eine kontrollierte Leckage zur Schmierung und Kühlung. Eine Gleitringdichtung nutzt dagegen präzise Gleitflächen und einen sehr dünnen Flüssigkeitsfilm. Bei geeigneter Pumpe und Anwendung kann sie sichtbare Leckage und regelmäßiges Nachstellen verringern.

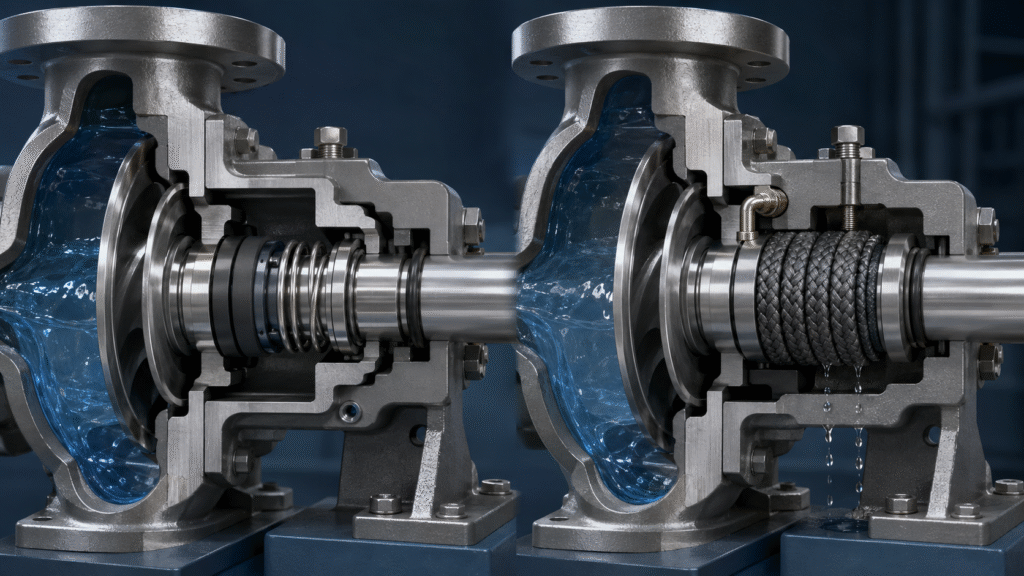

Vergleich von Gleitringdichtung und Stopfbuchspackung in einer Industrie-Kreiselpumpe

Funktionsweise von Gleitringdichtung und Packung

Eine Stopfbuchspackung besteht aus geflochtenen Ringen, die im Stopfbuchsraum um Welle oder Hülse liegen. Die Brille drückt die Ringe zusammen und begrenzt den Flüssigkeitsstrom. Die Packung darf dabei nicht vollständig trocken reiben. Ein kontrollierter Flüssigkeitsweg führt Reibungswärme ab, schmiert die Packung und verhindert schnellen Verschleiß an Welle oder Hülse.

Eine Gleitringdichtung presst eine rotierende gegen eine stationäre Gleitfläche. Federn und hydraulische Kräfte halten den Kontakt, ein mikroskopischer Flüssigkeitsfilm sorgt für Schmierung. Normale Leckage ist deshalb meist deutlich geringer und kann unsichtbar bleiben. Auch eine flüssigkeitsgeschmierte Gleitringdichtung ist am Gleitspalt jedoch nicht absolut leckagefrei.

Unterschiedliche Kontaktflächen erzeugen unterschiedliche Verschleißbilder

Eine Packung liegt über mehrere Ringe direkt an Welle oder austauschbarer Hülse an. Reibung wirkt dadurch über eine vergleichsweise große zylindrische Fläche. Übermäßiges Anziehen der Brille erhöht die Wärme und kann die Hülse einlaufen oder verriefen. Zu geringe Pressung erzeugt dagegen übermäßige Leckage und kann Feststoffe in die Packung einspülen.

Bei einer Gleitringdichtung gleiten die Stirnflächen aufeinander und nicht unmittelbar entlang der Welle. Statische Elastomere dichten die rotierende Einheit meist gegenüber Welle oder Hülse ab. Eine passend ausgewählte Dichtung kann somit Wellenverschleiß vermindern. Gleitflächenverschleiß tritt trotzdem auf, und Trockenlauf oder Verschmutzung können die Präzisionsflächen schnell schädigen.

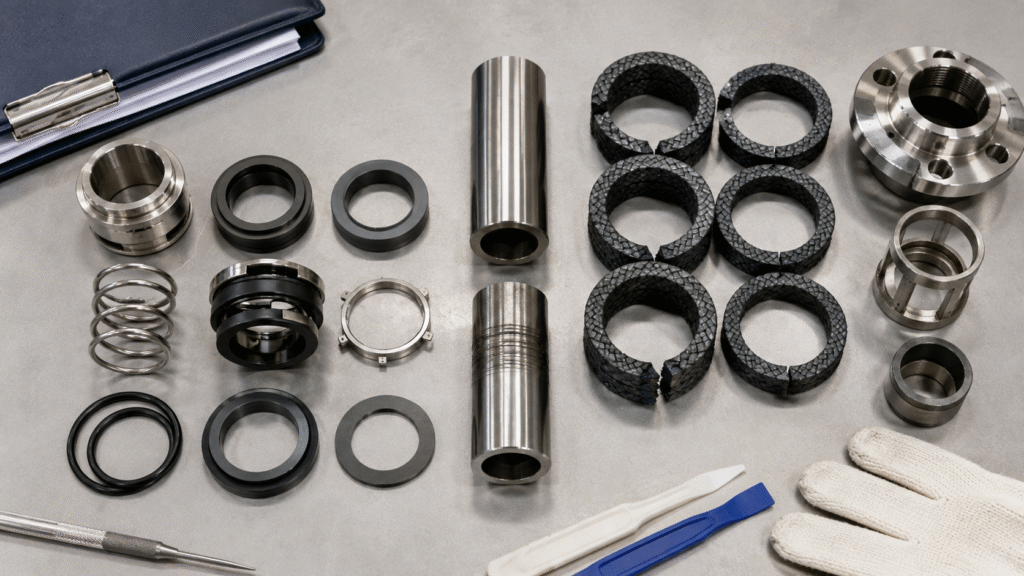

Stopfbuchspackung und Gleitringdichtungsteile für den Wartungsvergleich

Leckageunterschiede im Pumpenbetrieb

Leckage ist der auffälligste Unterschied. Eine Packung benötigt üblicherweise eine sicht- oder messbare Leckagemenge. Diese hängt von Packungsart, Wellengröße, Drehzahl, Flüssigkeit und Herstellervorgaben ab. Die Brille muss deshalb anhand tatsächlicher Temperatur und Leckage eingestellt werden, nicht nach einer universellen Tropfenzahl.

Gleitringdichtungen halten den Leckageweg zwischen ebenen Flächen viel kleiner. Der AESSEAL-Überblick zu Gleitringdichtungen erklärt, dass der Flüssigkeitsfilm den Dichtspalt schmiert und sichtbaren Medienverlust begrenzt. Die Leckage kann jedoch zunehmen, wenn Gleitflächen ausbrechen, Ablagerungen sie öffnen, Elastomere versagen oder Pumpenbewegungen die Nachstellfähigkeit überschreiten.

Gefährliche und wertvolle Medien verändern die Entscheidung

Eine Packung ist schwer zu rechtfertigen, wenn regelmäßige Leckage Sicherheits-, Umwelt-, Hygiene- oder Produktverlustprobleme verursacht. Giftige Chemikalien, starke Gerüche, Lösemittel oder wertvolle Produkte können eine wesentlich höhere Rückhaltung erfordern. Einfach- oder Doppeldichtungen bieten daher meist eine bessere Kontrolle als eine ständig tropfende Stopfbuchspackung.

Auch der Chesterton-Leitfaden zur Pumpenabdichtung betont besondere Vorsicht bei gefährlichen Medien, weil Packungen keine Nullleckage gewährleisten. Eine Einfach-Gleitringdichtung besitzt allerdings ebenfalls einen kontrollierten mikroskopischen Leckageweg. Wenn jegliche Abgabe an die Atmosphäre unzulässig ist, kann eine Doppelanordnung mit geeignetem Sperr- oder Rückhaltesystem nötig sein.

Anschaffungs- und Montagekosten

Packungen sind anfangs meist preiswerter. Die Ringe sind einfach aufgebaut, und viele Pumpen besitzen bereits Stopfbuchsraum und Brille. Wartungspersonal kann Ersatzringe häufig vor Ort zuschneiden und einbauen. Für unkritische, gut zugängliche Pumpen mit zulässiger Leckage kann das attraktiv sein.

Gleitringdichtungen sind normalerweise teurer, weil sie präzisionsgeläppte Flächen, Federn, Sekundärdichtungen und konstruktiv ausgelegte Metallteile enthalten. Patronenbauarten besitzen zusätzlich Hülse, Brille, Einstellhilfen und Rohranschlüsse. Eine vereinfachte Einstellung kann dafür Montagefehler und Arbeitszeit reduzieren. Vergleichen Sie deshalb vollständige Einheiten einschließlich Einbauaufwand.

Pumpenumbauten können das Budget verändern

Die Umrüstung einer gepackten Pumpe kann eine andere Hülse, Dichtungskammer, Brille, einen Spülanschluss oder andere axiale Verhältnisse erfordern. Die Erstumrüstung ist dann teurer als spätere Wechsel. Prüfen Sie vor Bestellung Wellendurchmesser, Kammertiefe, Lochbild, Wellenschlag und verfügbaren Platz. Unser Sortiment an Pumpen-Gleitringdichtungen hilft nach Klärung dieser Daten bei der Bauartwahl.

Auch der Wechsel von Gleitringdichtung zu Packung erfordert eine technische Prüfung. Stopfbuchsraum, Ringquerschnitt, Brille, Sperrwasserring und Spülung müssen aufeinander abgestimmt sein. Keine Umrüstung darf sich ausschließlich auf den Wellendurchmesser stützen; Pumpen- und Prozessauslegung müssen sie zulassen.

Betriebskosten über den Kaufpreis hinaus

Die Wirtschaftlichkeit hängt wesentlich von wiederkehrenden Kosten ab. Packungen verlieren Flüssigkeit durch kontrollierte Leckage und können dauerhaftes externes Spülwasser benötigen. Reibung an der Welle kann den Energiebedarf steigern. Reinigung, Abwasserbehandlung, Korrosion am Grundrahmen und Lagerverschmutzung verursachen gegebenenfalls weitere Kosten.

Bei richtigem Betrieb können Gleitringdichtungen viele dieser Kosten reduzieren. Sie benötigen jedoch eventuell saubere Spülung, Kühlkreislauf, Quench oder Sperrsystem. Auch diese Systeme verbrauchen Wasser und Energie und erfordern Messgeräte und Wartung. Vergleichen Sie deshalb das gesamte Dichtungssystem, statt jeder Gleitringdichtung einen geringeren Hilfsmedienverbrauch zuzuschreiben.

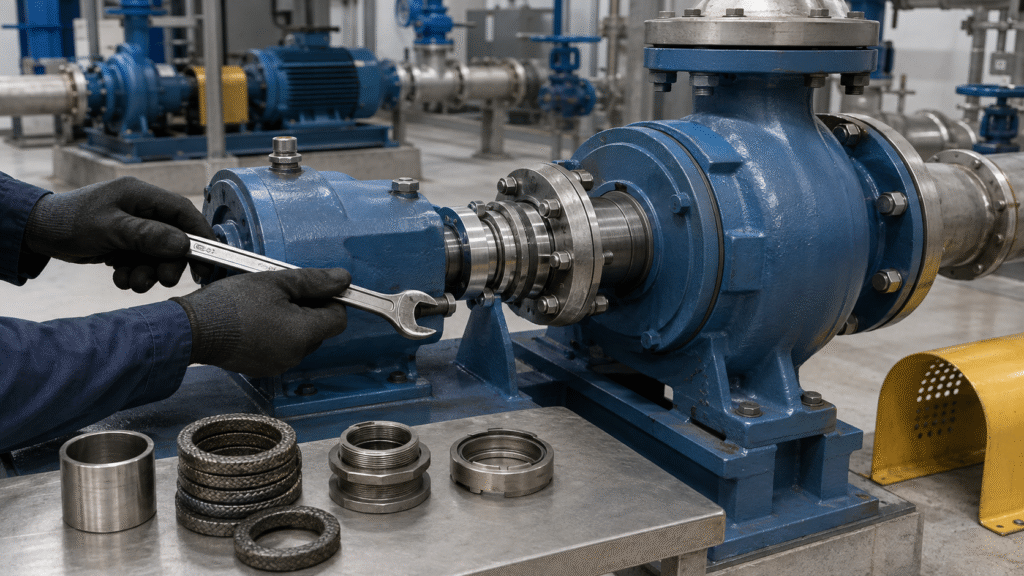

Patronengleitringdichtung beim Umbau einer Prozesspumpe von Stopfbuchspackung auf Gleitringdichtung

Arbeitszeit und Stillstand sind oft ausschlaggebend

Bei manchen laufenden Pumpen lässt sich die Packungsbrille nachstellen. Ringe können ergänzt oder gewechselt werden, ohne eine Präzisions-Gleitflächeneinheit zu kaufen. Wiederholtes Nachstellen erfordert jedoch Zeit und Erfahrung. Falsches Anziehen kann Wärme, Leckage und Hülsenverschleiß erhöhen.

Nach korrektem Einbau benötigt eine Gleitringdichtung gewöhnlich wenig laufende Nachstellung. Für den Ersatz sind aber möglicherweise Stillsetzen, Arbeiten an der Kupplung und teilweise Demontage erforderlich. Patronen- oder geteilte Konstruktionen können bei geeigneten Anlagen Zeit sparen. Auf kritischen Pumpen sprechen Stillstandskosten deshalb trotz höherem Teilepreis häufig für eine Gleitringdichtung.

Standzeit von Gleitringdichtung und Packung

Eine allgemeingültige Standzeit lässt sich für keine der beiden Methoden seriös versprechen. Die Lebensdauer einer Packung hängt von Wellenzustand, Drehzahl, Brilleneinstellung, Feststoffen, Spülqualität, Werkstoff und Bedienung ab. Bei Gleitringdichtungen sind Schmierfilm, Ausrichtung, Druck, Temperatur, Werkstoffe, Vibrationen und Startverfahren entscheidend. Tatsächliche Betriebsdaten sind aussagekräftiger als pauschale Lebensdauerangaben.

Bei Packungen kündigt sich Verschleiß häufig durch steigende Leckage und häufigeres Nachstellen an. Zwischen den Inspektionen verschleißen Ringe und Hülse trotzdem weiter. Eine Gleitringdichtung kann lange nahezu unsichtbar lecken; ein Kantenausbruch oder Trockenlaufereignis kann dann plötzlich zu starker Undichtigkeit führen. Wartungspläne müssen beide Schadensverläufe berücksichtigen.

Wellen- und Hülsenzustand beeinflussen beide Varianten

Eine raue, eingelaufene oder korrodierte Hülse verkürzt die Packungsstandzeit und erschwert die Leckagekontrolle. Durch Nachziehen der Brille wird die beschädigte Oberfläche nicht wiederhergestellt, übermäßiger Druck vertieft die Riefen sogar. Deshalb ist die Hülse vor einem neuen Packungssatz zu reparieren oder auszutauschen.

Auch Gleitringdichtungen benötigen geeignete Wellen und Hülsen, selbst wenn diese meist nicht die primäre Gleitfläche bilden. Grate können O-Ringe beim Zusammenbau aufreißen, Wellenschlag und Axialspiel stören den Flächenkontakt. Unser Leitfaden zum Identifizieren einer passenden Gleitringdichtung unterstützt die Bestimmung von Maßen und Betriebsvoraussetzungen vor dem Wechsel.

Wo Stopfbuchspackungen sinnvoll bleiben

Packungen funktionieren weiterhin in großen Wasserpumpen, bestimmten Abwasseranlagen und ausgewählten Schlammanwendungen. Sie können schmutzige Betriebsumgebungen tolerieren, in denen eine präzise Gleitringdichtung umfangreiche Hilfssysteme bräuchte. Bediener können die Brille außerdem an veränderte Bedingungen anpassen. Die Leckage muss sicher, beherrschbar und mit den Anlagenvorgaben vereinbar bleiben.

Die Flowserve-Schlammpumpe LC zeigt, dass technisch ausgelegte Schlammpumpen sowohl nasslaufende Packungen als auch mehrere Gleitringdichtungslösungen anbieten können. Feststoffanteil, verfügbare Spülung, Drehzahl, Produktwert und Wartungskompetenz können die Wahl unterschiedlich beeinflussen. Packungen sind deshalb nicht in jeder Industrieanwendung veraltet.

Packungen benötigen korrekte Montage und Einstellung

Beim Einbau Ringstöße versetzen, jeden Ring separat setzen und den passenden Packungsquerschnitt verwenden. Ein erforderlicher Sperrwasserring muss zur Spülöffnung ausgerichtet sein. Ziehen Sie die Brille danach gleichmäßig an und lassen Sie beim Anfahren kontrollierte Leckage zu. Erst bei stabiler Temperatur und Leckage sind kleine Nachstellungen vorzunehmen.

Zu starkes Anziehen ist ein häufiger Fehler, weil es Leckage kurzfristig stoppen kann. Die entstehende Wärme kann die Packung verglasen, die Hülse schädigen und die Standzeit verkürzen. Ziel ist stabiler Betrieb und keine trockene Stopfbuchsbrille. Für die Endjustage gelten die Anweisungen des Packungsherstellers.

Wann Gleitringdichtungen größeren Nutzen bieten

Gleitringdichtungen lohnen sich häufig, wenn sichtbare Leckage unzulässig oder kostspielig ist. Chemieprozesse, Lebensmittelproduktion, saubere Versorgungsmedien, flüchtige Flüssigkeiten und gekapselte Maschinen können höhere Rückhaltung erfordern. Eine Dichtung verringert außerdem Reinigungsaufwand und schützt benachbarte Lager oder Bauteile vor dauernder Nässe.

Der Leitfaden zur Werkstoffauswahl für Gleitringdichtungen hilft, Gleitflächen, Elastomere und Metalle auf die Flüssigkeit abzustimmen. Ungeeignete Werkstoffe lassen auch hochwertige Konstruktionen versagen. Geben Sie dem Lieferanten deshalb Konzentration, Temperatur, Druck, Feststoffe, Drehzahl, Reinigungschemikalien und Trockenlaufrisiko an.

Gleitringdichtungen brauchen stabile Pumpenbedingungen

Gleitringdichtungen reagieren empfindlich auf Trockenlauf, Kavitation, starke Vibration und große Wellenbewegungen. Ein Wechsel von Packung auf Gleitringdichtung behebt deshalb keine beschädigten Lager oder schlechten Ansaugbedingungen. Vor der Umrüstung sind ausreichende Befüllung, Entlüftung, Ausrichtung und Kammerzirkulation sicherzustellen.

Wenn eine Gleitringdichtung nach dem Einbau undicht ist, prüfen Sie Einbaulänge, Sauberkeit der Gleitflächen, Elastomerschäden, Wellenschlag und Betriebsbedingungen. Geben Sie nicht sofort dem Dichtungswerkstoff die Schuld. Eine systematische Diagnose trennt Montagefehler von hydraulischen oder mechanischen Pumpenproblemen.

Wartungsunterschiede von Gleitringdichtung und Packung

Bei Packungen überwacht die Wartung Leckage, Brillentemperatur, verbleibenden Stellweg, Spüldurchfluss und Hülsenzustand. Häufigeres Nachstellen kann auf verschlissene Ringe oder eine beschädigte Hülse hinweisen. Eine schief stehende Brille deutet außerdem auf falsche Montage. Veränderungen sollten protokolliert werden, statt die Brille immer weiter anzuziehen.

Bei Gleitringdichtungen stehen Leckageverlauf, Temperatur, Schwingung, Zustand der Hilfssysteme und Pumpenverhalten im Mittelpunkt. Ein Montage- und Wartungsleitfaden für Gleitringdichtungen hilft, Start, Stopp und wiederkehrende Prüfungen zu strukturieren. Geläppte Flächen dürfen dabei nicht unbedacht berührt oder poliert werden. Präzise Oberflächen und Planheit sind für zuverlässige Abdichtung entscheidend.

Gesamte Lebenszykluskosten vergleichen

Erfassen Sie zuerst Kaufpreis, Montagezeit und gegebenenfalls Umrüstteile. Schätzen Sie danach Produktverlust, Spülwasserverbrauch, Energiebedarf, Reinigungs- und Abwasserbehandlungskosten. Berücksichtigen Sie schließlich Nachstellhäufigkeit, geplante Ersatzarbeiten, Hülsenreparaturen und mögliche Stillstandsfolgen. So entsteht ein fairerer wirtschaftlicher Vergleich.

Verwenden Sie keine unbelegten Lebensdauerannahmen. Nutzen Sie stattdessen Wartungsdaten vergleichbarer Pumpen. Fehlen diese, beginnen Sie mit einem überwachten Versuch an einem geeigneten Aggregat. Dokumentieren Sie Leckage, Arbeitszeit, Hilfsmedienverbrauch, Hülsenzustand und Betriebsstunden, bevor eine Entscheidung für die gesamte Anlage getroffen wird.

Praktische Auswahl-Checkliste

Wählen Sie eine Packung, wenn kontrollierte Leckage zulässig ist, das Personal richtig einstellen kann und die Pumpe für Stopfbuchsbetrieb geeignet ist. Spülwasser, Entwässerung und Hülsenwartung müssen beherrschbar bleiben. Vermeiden Sie Packungen, wenn regelmäßige Freisetzung unzulässige Sicherheits-, Hygiene-, Umwelt- oder Produktverlustrisiken verursacht.

Eine Gleitringdichtung ist sinnvoll, wenn bessere Leckagekontrolle, weniger Nachstellen, Wellenschutz oder hohe Anlagenverfügbarkeit den höheren Anschaffungspreis rechtfertigen. Prüfen Sie geeignete Werkstoffe und stabile Betriebsbedingungen. Entscheidend bleiben Flüssigkeit, Pumpe, Fähigkeiten vor Ort und Kosten eines Ausfalls.

Fazit: Gleitringdichtung oder Stopfbuchspackung?

Packungen bieten niedrige Anschaffungskosten, einfachen Ersatz vor Ort und Flexibilität bei ausgewählten Wasser- und Schlammanwendungen. Sie benötigen jedoch kontrollierte Leckage, wiederkehrende Nachstellung und Aufmerksamkeit für Hülsenverschleiß. Ihre tatsächlichen Kosten umfassen Hilfsmedien, Arbeit, Produktverlust, Reinigung und spätere Wellen- oder Hülsenreparatur.

Gleitringdichtungen ermöglichen bei geeigneten Anwendungen eine bessere Leckagekontrolle und weniger regelmäßige Nachstellung. Sie benötigen dafür genaue Montage, passende Werkstoffe und stabile Pumpenbedingungen. Die beste Lösung ergibt sich aus Lebenszykluskosten, zulässiger Leckage, Wartungsfähigkeit, Betriebsrisiko und tatsächlicher Anlagenhistorie.
